Система Подогрева Сидений -- Проверка Работы Системы



ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ ПОДОГРЕВАТЕЛЕМ ЛЕВОГО СИДЕНЬЯ


    Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Система Подогрева Сидений Проверка Работы Системы

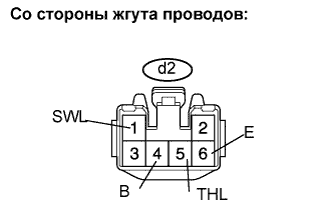

  1. Отсоедините разъем d2.

  2. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    d2-6 (E) - масса
    		Менее 1 Ом
    Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  3. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    d2-1 (SWL) - d2-6 (E)
    		Зажигание включено (IG), переключатель подогревателя сиденья в положении OFF (ВЫКЛ)
    		Менее 1 В
    d2-1 (SWL) - d2-6 (E)
    		Зажигание включено (IG), переключатель подогревателя сиденья в положении ON (ВКЛ)
    		10–14 В
    d2-4 (B) - d2-6 (E)
    		Зажигание выключено
    		Менее 1 В
    d2-4 (B) - d2-6 (E)
    		Зажигание включено (IG)
    		10–14 В
    Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  4. Подсоедините разъем d2.

  5. Измерьте напряжение на разъеме.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    d2-5 (THL) - масса
    		Зажигание включено (IG), переключатель подогревателя сиденья: уровень 0 → 3
    		Постепенное увеличение от уровня ниже 1 В до 10–14 В
    Если результат проверки не отвечает требованиям, возможно, неисправен блок управления подогревателем сиденья.

ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ ПОДОГРЕВАТЕЛЕМ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ


    Lexus GS450h GWS191.Сиденья.Система Передних Сидений С Электроприводом (С Системой Запоминания Положений Сидений).Система Подогрева Сидений Проверка Работы Системы

  1. Отсоедините разъем c2.

  2. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    c2-6 (E) - масса
    		Менее 1 Ом
    Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  3. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    c2-1 (SWR) - c2-6 (E)
    		Зажигание включено (IG), переключатель подогревателя сиденья в положении OFF (ВЫКЛ)
    		Менее 1 В
    c2-1 (SWR) - c2-6 (E)
    		Зажигание включено (IG), переключатель подогревателя сиденья в положении ON (ВКЛ)
    		10–14 В
    c2-4 (B1) - c2-6 (E)
    		Зажигание выключено
    		Менее 1 В
    c2-4 (B1) - c2-6 (E)
    		Зажигание включено (IG)
    		10–14 В
    Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

  4. Подсоедините разъем c2.

  5. Измерьте напряжение на разъеме.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    c2-5 (THR) - масса
    		Зажигание включено (IG), переключатель подогревателя сиденья: уровень 0 → 3
    		Постепенное увеличение от уровня ниже 1 В до 10–14 В
    Если результат проверки не отвечает требованиям, возможно, неисправен блок управления подогревателем сиденья.
