DTC U0122-732 Нарушение связи с ЭБУ системы противоскольжения


ОПИСАНИЕ

Если 2 или более кодов DTC выводятся при выполнении BUS CHECK (проверки шин связи), возможно, в одной из сторон вспомогательной шины CAN имеется обрыв. (Обрыв в одной из сторон CANH (вспомогательная шина) /CANL (вспомогательная шина) ЭБУ и/или датчика.)

№ DTC
Условие обнаружения DTC
Неисправный участок
U0122-732
При выполнении одного из следующих условий:
  1. В окне "BUS CHECK" (проверка шин) портативного диагностического прибора не отображается ABS/VSC/TRAC
  2. Относится к "РЕЖИМУ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ" в "ТАБЛИЦЕ КОМБИНАЦИИ КОДОВ DTC"
  1. Цепь питания ЭБУ системы противоскольжения
  2. Одна из сторон вспомогательной шины CAN других систем
  3. Вспомогательная шина или разъем ЭБУ системы противоскольжения
  4. ЭБУ системы противоскольжения

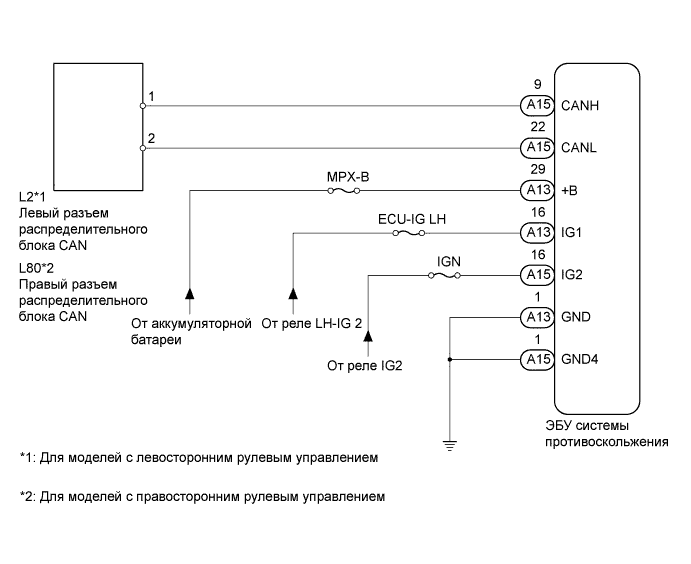

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can. Dtc U0122-732 Нарушение Связи С Эбу Системы Противоскольжения


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ DTC

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кода DTC

    УКАЗАНИЕ:
    Если выводятся коды DTC, отличные от U0122, в первую очередь выполните проверку и ремонт неисправных участков, указываемых данными DTC.
    Результат
    Результат
    		Следующий шаг
    DTC U0122 не выводится
    		А
    DTC U0122 выводится
    		B


B
ПЕРЕЙДИТЕ К РАЗДЕЛУ "ТОРМОЗНАЯ СИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ"
А


2.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can. Dtc U0122-732 Нарушение Связи С Эбу Системы Противоскольжения

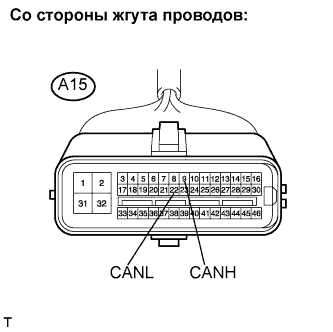

  1. Отсоедините разъем A15 ЭБУ системы противоскольжения.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A15-9 (CANH) - A15-22 (CANL)
    		Зажигание выключено
    		54-69 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (CANH, CANL)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can. Dtc U0122-732 Нарушение Связи С Эбу Системы Противоскольжения

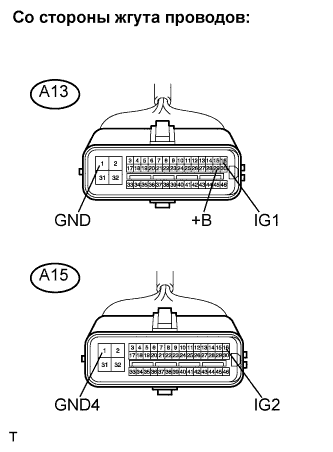

  1. Отсоедините разъемы A13 и A15 ЭБУ системы противоскольжения.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A13-1 (GND) - масса
    		Менее 1 Ом
    A15-1 (GND4) - масса
    		Менее 1 Ом

  1. Измерьте напряжение на разъемах со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A13-29 (+B) - масса
    		Всегда
    		10-14 В
    A13-16 (IG1) - масса
    		Зажигание включено (IG)
    		10-14 В
    A15-16 (IG2) - масса
    		Зажигание включено (IG)
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ
