Dtc U0123-736 Нарушение Связи С Датчиком Рысканья

Система Передачи Данных. Lexus GS450h GWS191
Передача Данных Can. Lexus GS450h GWS191

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ DTC

ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ДАТЧИКА РЫСКАНЬЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ДАТЧИК РЫСКАНЬЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

DTC U0123-736 Нарушение связи с датчиком рысканья


ОПИСАНИЕ


№ DTC
Условие обнаружения DTC
Неисправный участок
U0123-736
При выполнении одного из следующих условий:
  1. В окне "BUS CHECK" (проверка шин связи) портативного диагностического прибора не отображается "Yaw Rate/Deceleration Sensor" (датчик замедления и рысканья).
  2. Относится к "РЕЖИМУ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ДАТЧИКОМ РЫСКАНЬЯ" в "ТАБЛИЦЕ КОМБИНАЦИИ КОДОВ DTC"
  1. Цепь питания датчика рыскания
  2. Вспомогательная шина или разъем датчика рысканья
  3. Датчик рысканья

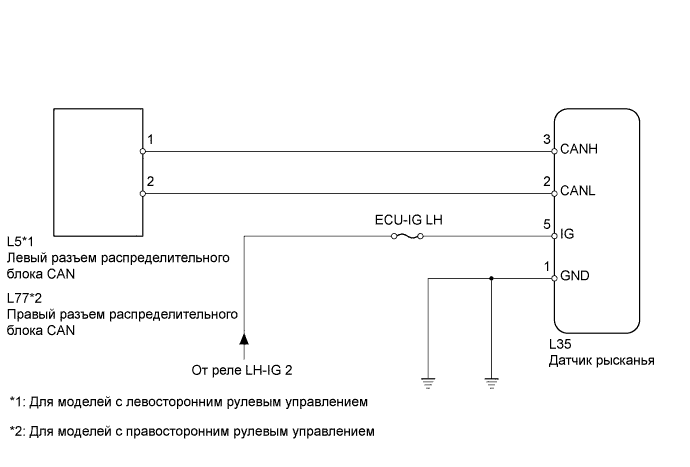

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can. Dtc U0123-736 Нарушение Связи С Датчиком Рысканья


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ DTC

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кода DTC

    Результат
    Результат
    		Следующий шаг
    DTC U0123 не выводится
    		А
    DTC U0123 выводится
    		B


B
ПЕРЕЙДИТЕ К РАЗДЕЛУ "ТОРМОЗНАЯ СИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ"
А


2.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ДАТЧИКА РЫСКАНЬЯ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can. Dtc U0123-736 Нарушение Связи С Датчиком Рысканья

  1. Отсоедините разъем L35 датчика рысканья.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия

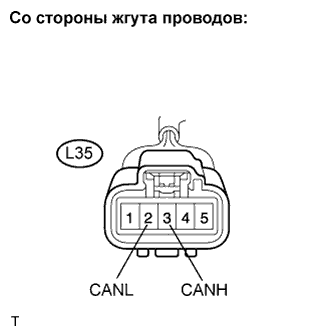

    L35-3 (CANH) - L35-2 (CANL)
    		Зажигание выключено
    		54-69 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ДАТЧИКА РЫСКАНЬЯ (CANH, CANL)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ДАТЧИК РЫСКАНЬЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can. Dtc U0123-736 Нарушение Связи С Датчиком Рысканья

  1. Отсоедините разъем L35 датчика рысканья.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия

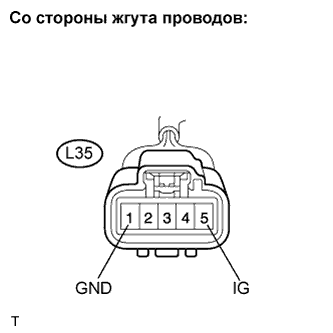

    L35-1 (GND) - масса
    		Менее 1 Ом

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L35-5 (IG) - масса
    		Зажигание включено (IG)
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ДАТЧИК РЫСКАНЬЯ
