Система Круиз-Контроля Система Диагностики
ОПИСАНИЕ
ПРОВЕРЬТЕ DLC3
ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ
Система Круиз-Контроля -- Система Диагностики |
На этом автомобиле управление функциями гибридной системы осуществляет ЭБУ гибридной системы. Данные системы круиз-контроля или DTC можно считать с DLC3 автомобиля. При возникновении неисправности в системе круиз-контроля убедитесь, что загорается контрольная лампа CRUISE и проверьте DTC. Поэтому при подозрении на неисправность системы круиз-контроля выполните его проверку с помощью портативного диагностического прибора или SST.
|
ЭБУ гибридной системы использует протокол обмена данными ISO 15765-4. Расположение контактов на DLC3 отвечает требованиям стандарта SAE J1962 и согласуется с протоколом ISO 15765-4.
Номера контактов (обозначения)
| Описание контактов
| Режим
| Заданные условия
|
SIL (7) - SG (5)
| Линия "+" шины
| Во время передачи
| Формирование импульсов
|
CG (4) - масса
| Масса шасси
| Всегда
| Менее 1 Ом
|
SG (5) - масса
| Сигнальная масса
| Всегда
| Менее 1 Ом
|
BAT (16) - масса
| Положительный вывод аккумуляторной батареи
| Всегда
| 11-14 В
|
CANH (6) - CANL (14)
| Линия шины CAN
| Зажигание выключено*
| 54–69 Ом
|
CANH (6) - CG (4)
| Линия шины CAN высокого уровня
| Зажигание выключено*
| Не менее 200 Ом
|
CANL (14) - CG (4)
| Линия шины CAN низкого уровня
| Зажигание выключено*
| Не менее 200 Ом
|
CANH (6) - BAT (16)
| Линия шины CAN высокого уровня
| Зажигание выключено*
| 6 кОм или более
|
CANL (14) - BAT (16)
| Линия шины CAN низкого уровня
| Зажигание выключено*
| 6 кОм или более
|
- ПРИМЕЧАНИЕ:
- *: Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая замок зажигания, другие выключатели и двери.
Если результат проверки не отвечает требованиям, то, возможно, неисправен DLC3. Отремонтируйте или замените жгут проводов или разъем.
- УКАЗАНИЕ:
- Подсоедините провод портативного диагностического прибора к DLC3, включите зажигание (IG) и проверьте систему с помощью портативного диагностического прибора. Если на дисплей выводится сообщение об ошибке связи, проблема может быть как в автомобиле, так и в диагностическом приборе. Если при подключении портативного диагностического прибора к другому автомобилю связь осуществляется нормально
- Если при подключении к другому автомобилю связь осуществляется нормально, проверьте DLC3 на первом автомобиле.
- Если при подключении прибора к другому автомобилю связь по-прежнему невозможно установить, то, скорее всего, неисправен сам прибор. Обратитесь в Отдел технического обслуживания по адресу, указанному в руководстве по эксплуатации прибора.
| ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ |
Включите зажигание (IG).

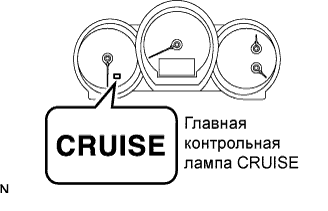

Убедитесь, что контрольная лампа CRUISE загорается при включении главного выключателя круиз-контроля и гаснет при выключении главного выключателя. Если контрольная лампа не работает должным образом, проверьте цепь контрольной лампы CRUISE (см. стр. Нажмите здесь).
- УКАЗАНИЕ:
- Если автомобиль двигается с включенной системой круиз-контроля, при обнаружении неисправности одного из следующих узлов ЭБУ гибридной системы активирует функцию автоматического выключения системы круиз-контроля: датчики скорости автомобиля, выключатель стоп-сигналов или другие сопутствующие узлы и детали. В случае срабатывания функции автоматического выключения контрольная лампа CRUISE мигает с периодичностью, указанной на рисунке. Одновременно неисправность записывается как код DTC.
