Dtc U1109 Нарушение Связи С Эбу Заднего Активного Стабилизатора

Система Передачи Данных. Lexus GS450h GWS191
Передача Данных Can. Lexus GS450h GWS191

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ DTC

ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

DTC U1109 Нарушение связи с ЭБУ заднего активного стабилизатора


ОПИСАНИЕ


№ DTC
Условие обнаружения DTC
Неисправный участок
U1109
При выполнении одного из следующих условий:
  1. В окне "BUS CHECK" (проверка шин связи) портативного диагностического прибора не отображается Rear Active Stabilizer (задний активный стабилизатор)
  2. Относится к "РЕЖИМУ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА" в "ТАБЛИЦЕ КОМБИНАЦИИ КОДОВ DTC"
  1. Цепь питания ЭБУ заднего активного стабилизатора
  2. Вспомогательная шина или разъем ЭБУ заднего активного стабилизатора
  3. ЭБУ заднего активного стабилизатора
УКАЗАНИЕ:
Только для моделей с подвеской с активными стабилизаторами.

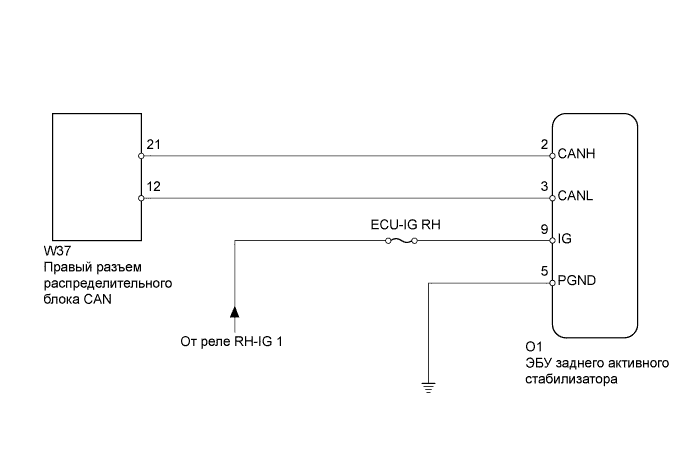

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can. Dtc U1109 Нарушение Связи С Эбу Заднего Активного Стабилизатора


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ DTC

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кода DTC

    Результат
    Результат
    		Следующий шаг
    DTC U1109 не выводится
    		А
    DTC U1109 выводится
    		B


B
ПЕРЕЙДИТЕ К РАЗДЕЛУ "ПОДВЕСКА С АКТИВНЫМИ СТАБИЛИЗАТОРАМИ"
А


2.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can. Dtc U1109 Нарушение Связи С Эбу Заднего Активного Стабилизатора

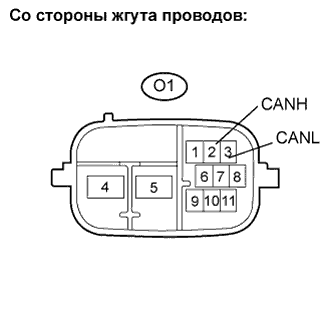

  1. Отсоедините разъем O1 ЭБУ заднего активного стабилизатора.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    O1-2 (CANH) - O1-3 (CANL)
    		Зажигание выключено
    		54-69 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА (CANH, CANL)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can. Dtc U1109 Нарушение Связи С Эбу Заднего Активного Стабилизатора

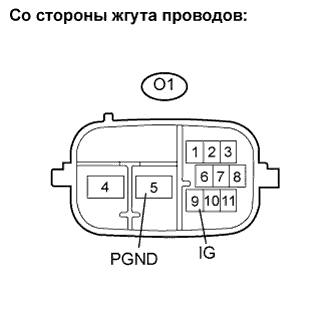

  1. Отсоедините разъем O1 ЭБУ заднего активного стабилизатора.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    O1-5 (PGND) - масса
    		Менее 1 Ом

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    O1-9 (IG) - масса
    		Зажигание включено (IG)
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА
