Передача Данных Can. Dtc U1108 Нарушение Связи С Эбу Переднего Активного Стабилизатора

ОПИСАНИЕ

№ DTC	Условие обнаружения DTC	Неисправный участок
U1108	При выполнении одного из следующих условий: В окне "BUS CHECK" (проверка шин связи) портативного диагностического прибора не отображается Front Active Stabilizer (передний активный стабилизатор) Относится к "РЕЖИМУ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА" в "ТАБЛИЦЕ КОМБИНАЦИИ КОДОВ DTC"	Цепь питания ЭБУ переднего активного стабилизатора Вспомогательная шина или разъем ЭБУ переднего активного стабилизатора ЭБУ переднего активного стабилизатора

Только для моделей с подвеской с активными стабилизаторами.

1.ПРОВЕРЬТЕ DTC

ПЕРЕЙДИТЕ К РАЗДЕЛУ "ПОДВЕСКА С АКТИВНЫМИ СТАБИЛИЗАТОРАМИ"

А

2.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА)

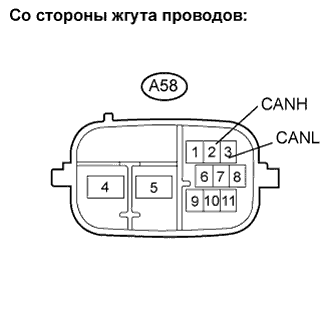

Измерьте сопротивление разъема со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим	Заданные условия
A58-2 (CANH) - A58-3 (CANL)	Зажигание выключено	54-69 Ом

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА (CANH, CANL)

OK

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

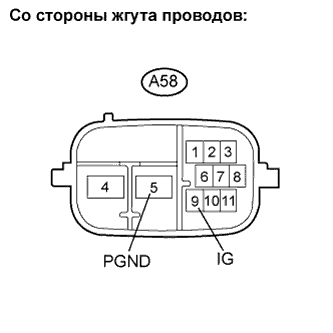

Измерьте напряжение на разъеме со стороны жгута проводов.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
A58-9 (IG) - масса	Зажигание включено (IG)	10-14 В

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА

Контакты для подключения диагностического прибора	Заданные условия
A58-5 (PGND) - масса	Менее 1 Ом
