Dtc U0132 Нарушение Связи С Эбу Амортизатора

Система Передачи Данных. Lexus GS450h GWS191
Передача Данных Can. Lexus GS450h GWS191

ОПИСАНИЕ

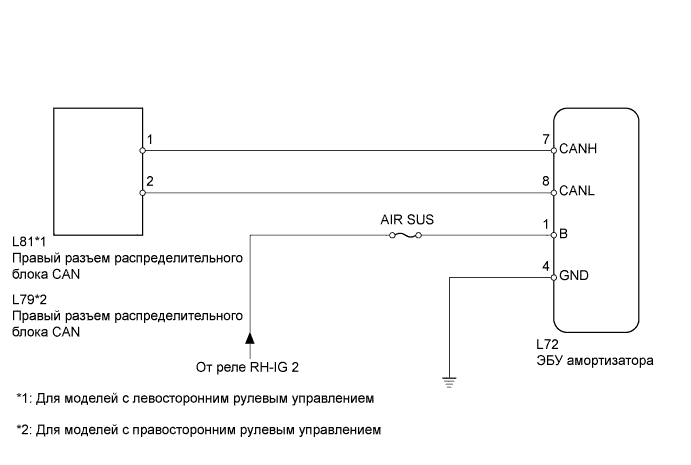

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ DTC

ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ АМОРТИЗАТОРА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ АМОРТИЗАТОРА - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

DTC U0132 Нарушение связи с ЭБУ амортизатора


ОПИСАНИЕ

Если 2 или более кодов DTC выводятся при выполнении проверки DTC, возможно, в одной из сторон вспомогательной шины CAN имеется обрыв. (Обрыв в одной из сторон CANH (вспомогательная шина) /CANL (вспомогательная шина) ЭБУ и/или датчика.)

№ DTC
Условие обнаружения DTC
Неисправный участок
U0132
При выполнении одного из следующих условий:
  1. В окне "BUS CHECK" (проверка шин связи) портативного диагностического прибора не отображается Air Suspension (пневматическая подвеска)
  2. Относится к "РЕЖИМУ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ АМОРТИЗАТОРА" в "ТАБЛИЦЕ КОМБИНАЦИИ КОДОВ DTC"
  1. Цепь питания ЭБУ амортизатора
  2. Вспомогательная шина или разъем ЭБУ амортизатора
  3. ЭБУ амортизатора
  4. Одна из сторон вспомогательной шины CAN

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can. Dtc U0132 Нарушение Связи С Эбу Амортизатора


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ DTC

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кода DTC

    УКАЗАНИЕ:
    Если выводятся коды DTC, отличные от U0132, в первую очередь выполните проверку и ремонт неисправных участков, указываемых данными DTC.
    Результат
    Результат
    		Следующий шаг
    DTC U0132 не выводится
    		А
    DTC U0132 выводится
    		B


B
ПЕРЕЙДИТЕ К РАЗДЕЛУ "РЕГУЛИРУЕМАЯ АДАПТИВНАЯ ПОДВЕСКА"
А


2.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ АМОРТИЗАТОРА)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can. Dtc U0132 Нарушение Связи С Эбу Амортизатора

  1. Отсоедините разъем L72 ЭБУ амортизатора.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия

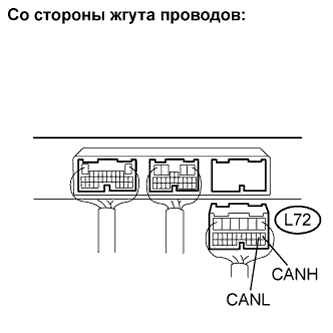

    L72-7 (CANH) - L72-8 (CANL)
    		Зажигание выключено
    		54-69 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ЭБУ АМОРТИЗАТОРА (CANH, CANL)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ АМОРТИЗАТОРА - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can. Dtc U0132 Нарушение Связи С Эбу Амортизатора

  1. Отсоедините разъем L72 ЭБУ амортизатора.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия

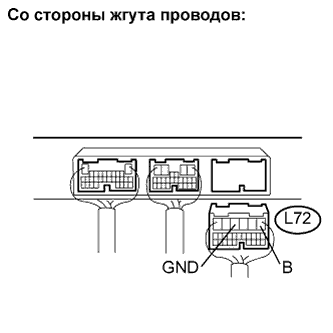

    L72-4 (GND) - масса
    		Менее 1 Ом

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L72-1 (B) - масса
    		Зажигание включено (IG)
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ АМОРТИЗАТОРА
