Сальник Вала Полуосевой Шестерни Заднего Дифференциала Замена

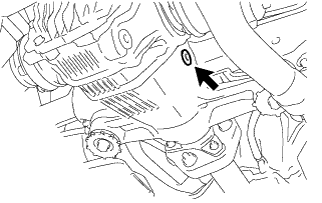

С помощью шестигранного ключа на 10 мм снимите пробку наливной горловины и прокладку.

С помощью шестигранного ключа на 10 мм снимите пробку сливного отверстия и прокладку, после чего слейте масло.

Установите пробку сливного отверстия дифференциала и новую прокладку.

Момент затяжки:

49 Н*м{500 кгс*см, 36 фунт-сила-футов}

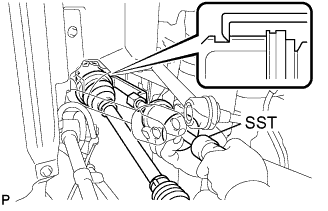

С помощью SST снимите задний приводной вал.

Специальный инструмент (SST):

09520-01010
09520-24010(09520-32040)

ПРИМЕЧАНИЕ:

1. Будьте осторожны, чтобы не повредить сальник, чехол внутреннего шарнира и пыльник приводного вала.

2. Старайтесь не уронить приводной вал.

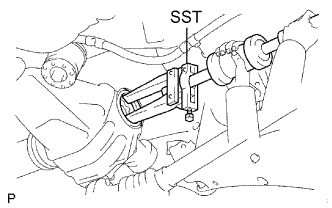

С помощью SST выбейте сальник.

Специальный инструмент (SST):

09308-10010

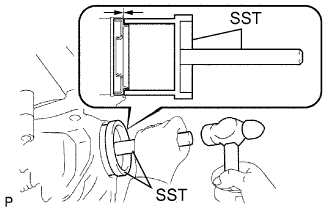

С помощью SST и молотка установите новый сальник.

Специальный инструмент (SST):

09950-70010(09951-07150)
09223-15030

Номинальная глубина:

от -0,5 до 0,5 мм (от -0,020 до 0,020 дюйма)

Нанесите универсальную консистентную смазку на кромку сальника.

Смажьте шлицевую часть вала внутреннего шарнира трансмиссионным маслом.

Установите пружинное стопорное кольцо вала разрезом вниз.

Совместите шлицы валов и установите приводной вал с помощью латунного стержня и молотка.

ПРИМЕЧАНИЕ:

1. Будьте осторожны, чтобы не повредить пыльник, чехол и сальник приводного вала.

2. Перемещайте приводной вал, удерживая его в горизонтальном положении.


УКАЗАНИЕ:

Момент соприкосновения вала внутреннего шарнира с валом сателлитов можно определить по звуку или по ощущению в процессе перемещения вала.

Установите задний приводной вал на кулак задней подвески.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить пыльник приводного вала.

С помощью шестигранного ключа (10 мм) снимите пробку наливной горловины дифференциала и прокладку.

Добавьте масло.

Номинальный объем:

1,30-1,40 л (1,38-1,48 кварты США, 1,15-1,23 английской кварты)

Класс масла по степени вязкости:

Фирменное масло для дифференциала LT 75W-85 GL-5 от компании Тойота или аналогичное.

Проверьте уровень масла.

С помощью шестигранного ключа на 10 мм установите пробку наливной горловины дифференциала вместе с новой прокладкой.

Момент затяжки:

49 Н*м{500 кгс*см, 36 фунт-сила-футов}

ПРИМЕЧАНИЕ:

После смены масла повторно проверьте уровень масла, выполнив поездку.

Установите автомобиль на ровную поверхность.

С помощью шестигранного ключа (10 мм) снимите пробку наливной горловины дифференциала и прокладку.

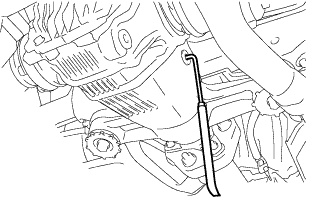

Уровень масла должен находиться не ниже 5 мм (0,20 дюйма) от самой нижней точки внутренней поверхности отверстия для пробки наливной горловины дифференциала.

ПРИМЕЧАНИЕ:

1. Слишком большое или недостаточное количество масла может стать причиной неисправности.

2. После замены масла включите автомобиль, сделайте небольшую пробную поездку и проверьте уровень масла.


   УКАЗАНИЕ:

   Если необходимо, залейте в чашку заднего дифференциала фирменное масло для дифференциала LT 75W-85 GL-5 от компании Тойота или аналогичное.

Если уровень масла низкий, проверьте, нет ли утечек.

С помощью шестигранного ключа на 10 мм установите пробку наливной горловины дифференциала и новую прокладку.

Момент затяжки:

49 Н*м{500 кгс*см, 36 фунт-сила-футов}

Проверьте и отрегулируйте углы установки задних колес (см. стр. Нажмите здесь).
