Карданный Вал В Сборе Проверка

Карданная Передача. Lexus GS450h GWS191
Карданный Вал. Lexus GS450h GWS191

  1. ПРОВЕРЬТЕ ПРОМЕЖУТОЧНЫЙ КАРДАННЫЙ ВАЛ

  2. ПРОВЕРЬТЕ КАРДАННЫЙ ВАЛ В СБОРЕ

  3. ПРОВЕРЬТЕ КРЕСТОВИНУ КАРДАННОГО ШАРНИРА В СБОРЕ

  4. ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ ОПОРНЫЙ ПОДШИПНИК № 1 В СБОРЕ

Карданный Вал В Сборе -- Проверка



1. ПРОВЕРЬТЕ ПРОМЕЖУТОЧНЫЙ КАРДАННЫЙ ВАЛ


    Lexus GS450h GWS191.Карданный Вал.Система Карданных Валов.Карданный Вал В Сборе Проверка

  1. С помощью индикатора часового типа измерьте биение промежуточного вала.

    Максимально допустимое биение:
    0,8 мм (0,031 дюйма)
    ПРИМЕЧАНИЕ:
    Индикатор часового типа следует устанавливать под прямым углом к центру промежуточного вала.
    Если величина биения вала превышает максимально допустимое значение, замените промежуточный вал.


2. ПРОВЕРЬТЕ КАРДАННЫЙ ВАЛ В СБОРЕ

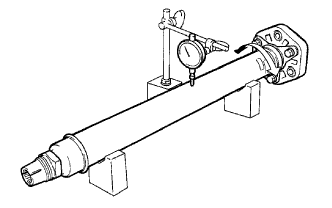

  1. С помощью индикатора часового типа измерьте биение карданного вала.

    Максимально допустимое биение:
    0,8 мм (0,031 дюйма)
    ПРИМЕЧАНИЕ:
    Индикатор часового типа следует устанавливать под прямым углом к центру карданного вала.
    Если величина биения вала превышает максимально допустимое значение, замените карданный вал.


3. ПРОВЕРЬТЕ КРЕСТОВИНУ КАРДАННОГО ШАРНИРА В СБОРЕ


    Lexus GS450h GWS191.Карданный Вал.Система Карданных Валов.Карданный Вал В Сборе Проверка

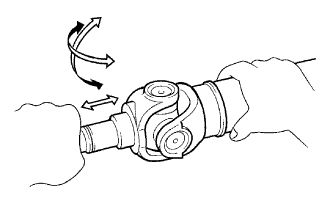

  1. Убедитесь, что подшипник крестовины вращается плавно.

  1. Убедитесь, что подшипник крестовины не имеет люфта.
    При необходимости замените карданный вал.



4. ПРОВЕРЬТЕ ЦЕНТРАЛЬНЫЙ ОПОРНЫЙ ПОДШИПНИК № 1 В СБОРЕ

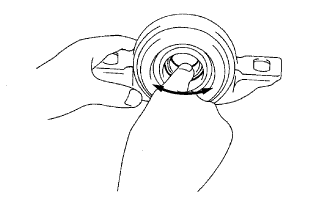

  1. Поверните центральный подшипник рукой в направлении вращения.



    Lexus GS450h GWS191.Карданный Вал.Система Карданных Валов.Карданный Вал В Сборе Проверка

  1. Убедитесь в том, что центральный опорный подшипник вращается плавно.

  1. Удостоверьтесь, что уплотнения не имеют трещин и не повреждены.
    Если центральный опорный подшипник поврежден, изношен или вращается с заеданием, замените его.
