Dtc U0130 Нарушение Связи С Vgrs

Система Передачи Данных. Lexus GS450h GWS191
Передача Данных Can. Lexus GS450h GWS191

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ DTC

ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

DTC U0130 Нарушение связи с VGRS


ОПИСАНИЕ


№ DTC
Условие обнаружения DTC
Неисправный участок
U0130
При выполнении одного из следующих условий:
  1. В окне "BUS CHECK" (проверка шин) портативного диагностического прибора не отображается VGRS
  2. Относится к "РЕЖИМУ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ" в "ТАБЛИЦЕ КОМБИНАЦИИ КОДОВ DTC"
  1. Цепь питания ЭБУ рулевого управления
  2. Вспомогательная шина или разъем ЭБУ рулевого управления
  3. ЭБУ рулевого управления

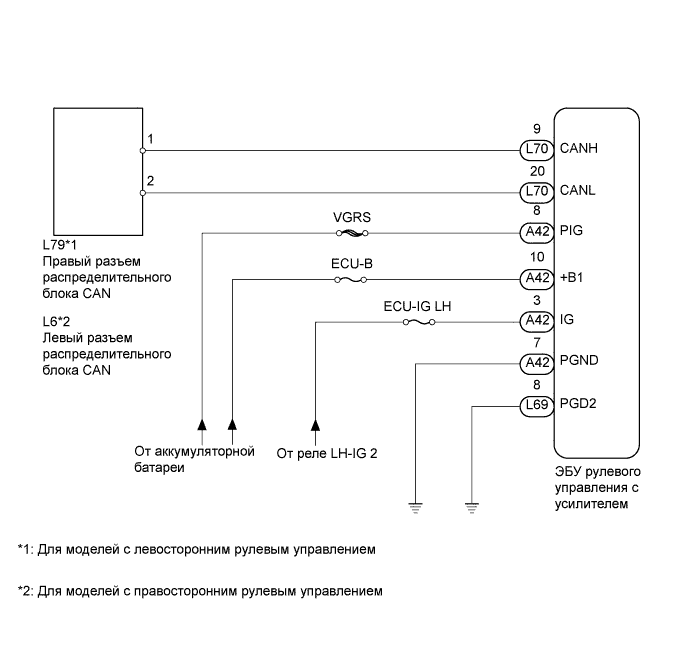

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can. Dtc U0130 Нарушение Связи С Vgrs


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ DTC

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кода DTC

    Результат
    Результат
    		Следующий шаг
    DTC U0130 не выводится
    		А
    DTC U0130 выводится
    		B


B
ПЕРЕЙДИТЕ К РАЗДЕЛУ "РУЛЕВОЕ УПРАВЛЕНИЕ С ПЕРЕМЕННЫМ ПЕРЕДАТОЧНЫМ ЧИСЛОМ"
А


2.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can. Dtc U0130 Нарушение Связи С Vgrs

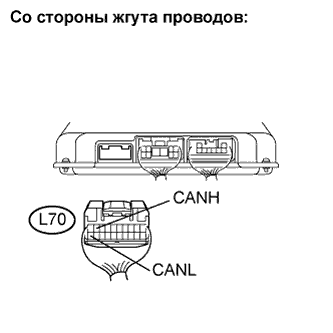

  1. Отсоедините разъем L70 ЭБУ рулевого управления.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L70-9 (CANH) - L70-20 (CANL)
    		Зажигание выключено
    		54-69 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ (CANH, CANL)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ - АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can. Dtc U0130 Нарушение Связи С Vgrs

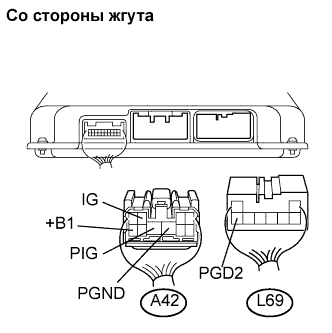

  1. Отсоедините разъемы A42 и L69 ЭБУ рулевого управления.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A42-7 (PGND) - масса
    		Менее 1 Ом
    L69-8 (PGD2) - масса
    		Менее 1 Ом

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A42-10 (+B1) - масса
    		Всегда
    		10-14 В
    A42-3 (IG) - масса
    		Зажигание включено (IG)
    		10-14 В
    A42-8 (PIG) - масса
    		Зажигание включено (IG)
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ
