DTC U0126 Нарушение связи с датчиком угла поворота рулевого колеса


ОПИСАНИЕ

Если 2 или более кодов DTC выводятся при выполнении BUS CHECK (проверки шин связи), возможно, в одной из сторон вспомогательной шины CAN имеется обрыв. (Обрыв в одной из сторон CANH (вспомогательная шина) /CANL (вспомогательная шина) ЭБУ и/или датчика.)

№ DTC
Условие обнаружения DTC
Неисправный участок
U0126
При выполнении одного из следующих условий:
  1. В окне "BUS CHECK" (проверка шин связи) портативного диагностического прибора не отображается "Steering Angle Sensor" (датчик угла поворота рулевого колеса).
  2. Относится к "РЕЖИМУ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ДАТЧИКОМ УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА" в "ТАБЛИЦЕ КОМБИНАЦИИ КОДОВ DTC"
  1. Цепь питания датчика угла поворота рулевого колеса
  2. Одна из сторон вспомогательной шины CAN других систем
  3. Вспомогательная шина или разъем датчика угла поворота рулевого колеса
  4. Датчик угла поворота рулевого колеса

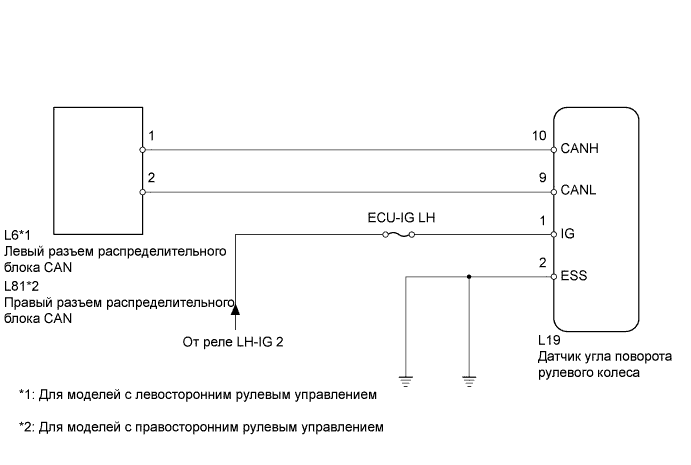

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can. Dtc U0126 Нарушение Связи С Датчиком Угла Поворота Рулевого Колеса


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ DTC

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кода DTC

    УКАЗАНИЕ:
    Если выводятся коды DTC, отличные от U0126, в первую очередь выполните проверку и ремонт неисправных участков, указываемых данными DTC.
    Результат
    Результат
    		Следующий шаг
    DTC U0126 не выводится
    		А
    DTC U0126 выводится
    		B


B
ПЕРЕЙДИТЕ К РАЗДЕЛУ "ТОРМОЗНАЯ СИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ"
А


2.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ДАТЧИКА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can. Dtc U0126 Нарушение Связи С Датчиком Угла Поворота Рулевого Колеса

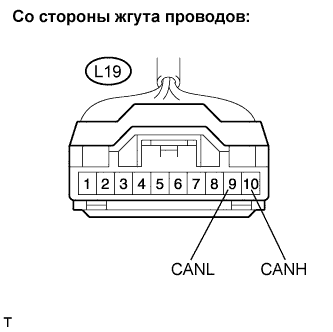

  1. Отсоедините разъем L19 датчика угла поворота рулевого колеса.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L19-10 (CANH) - L19-9 (CANL)
    		Зажигание выключено
    		54-69 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ДАТЧИКА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА (CANH, CANL)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can. Dtc U0126 Нарушение Связи С Датчиком Угла Поворота Рулевого Колеса

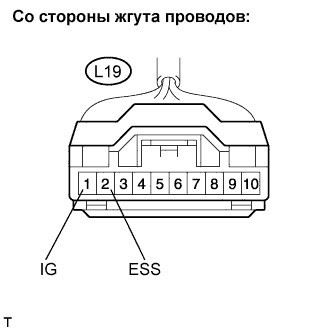

  1. Отсоедините разъем L19 датчика угла поворота рулевого колеса.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L19-2 (ESS) - масса
    		Менее 1 Ом

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L19-1 (IG) - масса
    		Зажигание включено (IG)
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ДАТЧИК УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА
