DTC U0131-433 Нарушение связи с блоком управления рулевого управления |
DTC U0131-434 Нарушение связи с блоком управления рулевого управления |
ОПИСАНИЕ
Если 2 или более кодов DTC выводятся при выполнении проверки DTC, возможно, в одной из сторон вспомогательной шины CAN имеется обрыв. (Обрыв в одной из сторон CANH (вспомогательная шина) /CANL (вспомогательная шина) ЭБУ и/или датчика.)№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
- U0131-433
- U0131-434
| При выполнении одного из следующих условий:
- В окне "BUS CHECK" (проверка шин связи) портативного диагностического прибора не отображается EPS
- Относится к "РЕЖИМУ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ" в "ТАБЛИЦЕ КОМБИНАЦИИ КОДОВ DTC"
| - Цепь питания ЭБУ рулевого управления с усилителем
- Вспомогательная шина или разъем ЭБУ рулевого управления с усилителем
- ЭБУ рулевого управления с усилителем
- Одна из сторон вспомогательной шины CAN
|

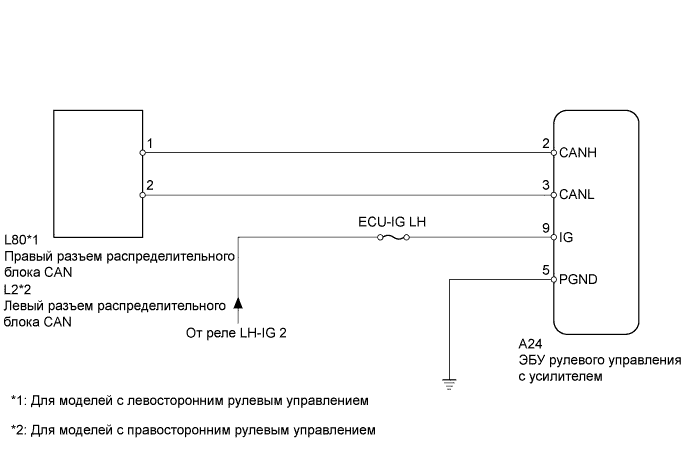

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG).
Сбросьте код DTC.
Проверьте наличие кода DTC
- УКАЗАНИЕ:
- Если выводятся коды DTC, отличные от U0131, в первую очередь выполните проверку и ремонт неисправных участков, указываемых данными DTC.
РезультатРезультат
| Следующий шаг
|
DTC U0131 не выводится
| А
|
DTC U0131 выводится
| B
|
| ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ С ЭЛЕКТРОУСИЛИТЕЛЕМ" |
|
|
2.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ) |

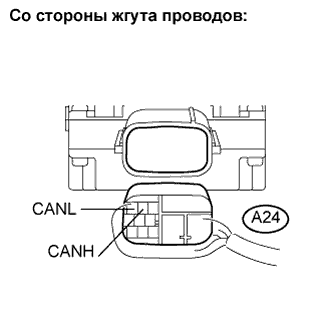

Отсоедините разъем A24 ЭБУ рулевого управления с усилителем.
Измерьте сопротивление разъема со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
A24-2 (CANH) - A24-3 (CANL)
| Зажигание выключено
| 54-69 Ом
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ (CANH, CANL) |
|
|
3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА) |

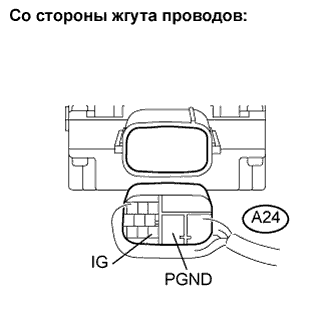

Отсоедините разъем A24 ЭБУ рулевого управления с усилителем.
Измерьте сопротивление разъема со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
A24-5 (PGND) - масса
| Менее 1 Ом
|
Измерьте напряжение на разъеме со стороны жгута проводов.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
A24-9 (IG) - масса
| Зажигание включено (IG)
| 10-14 В
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
OK |
|
|
|
ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
|
