DTC B2278 Неисправность в цепи выключателя зажигания


ОПИСАНИЕ

Данный код выводится в следующих случаях: 1) при обнаружении неисправности между ЭБУ распределения питания и выключателем зажигания; 2) при неисправности любого переключателя в выключателе зажигания.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2278
Сбой связи между ЭБУ распределения питания и выключателем зажигания, либо выключатель зажигания неисправен
  1. ЭБУ распределения питания
  2. Переключатель питания
  3. Жгут проводов

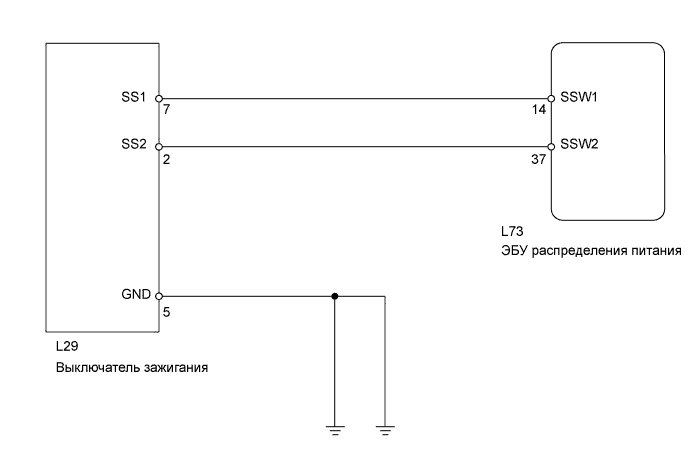

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2278 Неисправность В Цепи Выключателя Зажигания


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПУСКОВОЙ ВЫКЛЮЧАТЕЛЬ 1 И 2)

  1. В режиме Data List проверьте работу пусковых выключателей 1 и 2.

    ЭБУ распределения питания
    Параметр / Устройство
    		Измеряемый параметр / отображение на дисплее (диапазон)
    		Нормальное состояние
    		Замечание по диагностике
    St SW 1
    		Пусковой выключатель 1 / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Выключатель зажигания нажат
    OFF (ВЫКЛ): Выключатель зажигания не нажат
    		-
    St SW 2
    		Пусковой выключатель 2 / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Выключатель зажигания нажат
    OFF (ВЫКЛ): Выключатель зажигания не нажат
    		-
    OK:
    На экране прибора появляется сообщение ON (ВКЛ) (выключатель зажигания нажат).


OK
ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ
NG


2.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ
Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2278 Неисправность В Цепи Выключателя Зажигания

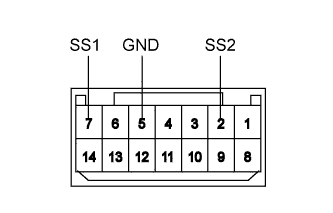

  1. Снимите выключатель зажигания.

  1. Измерьте сопротивление выключателя.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Состояние выключателя
    		Заданные условия
    7 (SS1) - 5 (GND)
    		Нажат
    		Менее 1 Ом
    2 (SS2) - 5 (GND)
    		Нажат
    		Менее 1 Ом
    7 (SS1) - 5 (GND)
    		Не нажат
    		10 кОм или более
    2 (SS2) - 5 (GND)
    		Не нажат
    		10 кОм или более


NG
ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ – ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ И МАССА)
Lexus GS450h GWS191.Система Запуска 2Gr-Fse.Система Посадки И Запуска. Dtc B2278 Неисправность В Цепи Выключателя Зажигания

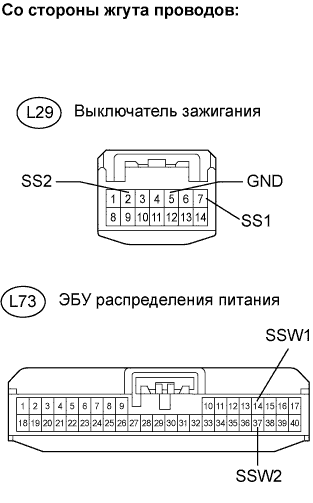

  1. Отсоедините разъем переключателя L29.

  1. Отсоедините разъем L73 ЭБУ.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L29-7 (SS1) - L73-14 (SSW1)
    		Менее 1 Ом
    L29-2 (SS2) - L73-37 (SSW2)
    		Менее 1 Ом
    L29-5 (GND) - масса
    		Менее 1 Ом
    L29-7 (SS1) или L73-14 (SSW1) - масса
    		10 кОм или более
    L29-2 (SS2) или L73-37 (SSW2) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ
