Система Люка -- Проверка Работы Системы |
- ПРИМЕЧАНИЕ:
- Перед проверкой работы системы выполните инициализацию.
| ПРОВЕРЬТЕ РАБОТУ АВТОМАТИЧЕСКОЙ ФУНКЦИИ |
Включите зажигание (IG).
Когда люк полностью закрыт, нажмите и удерживайте выключатель SLIDE OPEN (открывание сдвигом) в течение более 0,3 секунды. Убедитесь, что люк автоматически сдвигается, пока не откроется полностью.
Когда люк полностью открыт, нажмите и удерживайте выключатель SLIDE CLOSE (закрывание сдвигом) в течение более 0,3 секунды. Убедитесь, что люк автоматически сдвигается, пока не закроется полностью.
- УКАЗАНИЕ:
- Данная функция не предусматривается в моделях для Австралии и Новой Зеландии.
Когда люк полностью закрыт, нажмите и удерживайте выключатель TILT UP (подъем) в течение более 0,3 секунды. Убедитесь, что люк автоматически поднимается, пока не поднимется полностью.
Когда люк полностью открыт, нажмите и удерживайте выключатель TILT DOWN (опускание) в течение более 0,3 секунды. Убедитесь, что люк автоматически опускается, пока не опустится полностью.
- УКАЗАНИЕ:
- Данная функция не предусматривается в моделях для Австралии и Новой Зеландии.
При работе автоматической функции убедитесь, что при нажатии какого-либо переключателя люка движение люка прекращается.
- УКАЗАНИЕ:
- Если переключатель удерживается нажатым в течение менее 0,3 секунды, люк начинает движение, но автоматическая функция не срабатывает.
| ПРОВЕРЬТЕ РАБОТУ ЛЮКА ПОСЛЕ ВЫКЛЮЧЕНИЯ ЗАЖИГАНИЯ |
Выключите зажигание (IG) и убедитесь, что люк работает. Затем один раз откройте и закройте дверь со стороны водителя и убедитесь, что привод люка прекратил работать.
Поверните замок зажигания из положения ON (ВКЛ) (IG) в положение OFF (ВЫКЛ) и подождите приблизительно 45 секунд. Убедитесь, что привод люка не работает.
Активируйте автоматический режим работы (SLIDE OPEN / CLOSE (открывание/закрывание сдвигом) или TILT UP / DOWN (подъем/опускание)). Когда стекло люка находится в движении, поверните замок зажигания из включенного положения (IG) в выключенное. Убедитесь, что работа в автоматическом режиме продолжается до тех пор, пока люк не будет полностью открыт или закрыт.
| ПРОВЕРЬТЕ ФУНКЦИЮ ТРАВМОБЕЗОПАСНОСТИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Запрещается использовать для проверки функции травмобезопасности часть тела, например, руку.
- При выполнении данной процедуры не допускайте случайного попадания каких-либо предметов между люком и крышей.
- Проверку необходимо выполнять, находясь внутри автомобиля.
- ПРИМЕЧАНИЕ:
- Во избежание повреждения крыши запрещается использовать твердые предметы, например, молоток.
- Если функция травмобезопасности не работает, выполните перенастройку привода (электродвигателя) люка.

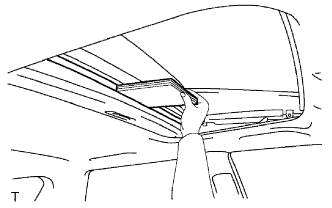

Убедитесь, что если задействована автоматическая функция и между кузовом и стеклом люка находится какой-либо предмет, то люк открывается на расстояние 218 мм (8,58 дюйма) от точки контакта с предметом или открывается полностью, если точка контакта находится на расстоянии менее 218 мм (8,58 дюйма) от полностью открытого положения люка.

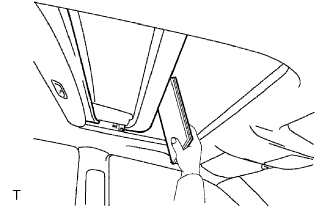

Убедитесь, что если задействована функция TILT UP / DOWN (подъем/опускание) и между кузовом и стеклом люка находится какой-либо предмет, то люк полностью поднимается.
 |
 |
| ПРОВЕРЬТЕ ФУНКЦИЮ УПРАВЛЕНИЯ С ПОМОЩЬЮ ПЕРЕДАТЧИКА |
- УКАЗАНИЕ:
- Функцию дистанционного управления можно настроить для управления сдвигом или наклоном люка.
Закройте все двери.
Удерживайте кнопку передатчика UNLOCK (РАЗБЛОКИР) нажатой в течение приблизительно 3 секунд и проверьте, что выполняется функция SLIDE OPEN / TILT UP (открывание сдвигом / подъем). Также проверьте, что при отпускании кнопки UNLOCK (РАЗБЛОКИР) люк прекращает двигаться.
Удерживайте кнопку передатчика LOCK (ЗАБЛОКИР) нажатой в течение приблизительно 3 секунд и проверьте, что выполняется функция SLIDE CLOSE / TILT DOWN (закрывание сдвигом / опускание). Также проверьте, что при отпускании кнопки LOCK (ЗАБЛОКИР) люк прекращает двигаться.
- УКАЗАНИЕ:
- Данная функция не предусматривается в моделях для Австралии и Новой Зеландии.
| ПРОВЕРЬТЕ ФУНКЦИЮ УПРАВЛЕНИЯ ЛЮКОМ, СВЯЗАННУЮ С РАЗБЛОКИРОВКОЙ ДВЕРИ ПРИ ПОМОЩИ КЛЮЧА (ТОЛЬКО СО СТОРОНЫ ВОДИТЕЛЯ) |
- УКАЗАНИЕ:
- Функцию управления люком, связанную с разблокировкой двери с помощью ключа, можно настроить для управления сдвигом или наклоном люка.
Вставьте ключ в цилиндр замка двери со стороны водителя, а затем поверните его положение UNLOCK (РАЗБЛОКИР) и удерживайте в этом положении не менее 3 секунд. Убедитесь, что люк начинает двигаться (функции SLIDE OPEN / TILT UP (открывание сдвигом / подъем)). Затем отпустите ключ и убедитесь, что люк прекращает движение.
Вставьте ключ в цилиндр замка двери со стороны водителя, а затем поверните его положение LOCK (ЗАБЛОКИР) и удерживайте в этом положении не менее 3 секунд. Убедитесь, что люк начинает двигаться (функции SLIDE CLOSE / TILT DOWN (закрывание сдвигом / опускание)). Затем отпустите ключ и убедитесь, что люк прекращает движение.
| ПРОВЕРЬТЕ ФУНКЦИЮ УПРАВЛЕНИЯ ЛЮКОМ, СВЯЗАННУЮ С РАБОТОЙ ВЫКЛЮЧАТЕЛЯ БЛОКИРОВКИ СИСТЕМЫ ПОСАДКИ |
Закройте все двери, откройте люк и убедитесь, что ключ не находится в автомобиле.
Убедитесь, что при удерживании выключателя блокировки системы посадки на наружной ручке передней левой двери нажатым в течение более 3 секунд люк закрывается. Также проверьте, что при отпускании выключателя люк прекращает двигаться.
- УКАЗАНИЕ:
- Данная функция не предусматривается в моделях для Австралии и Новой Зеландии.
