DTC B1242 Неисправность цепи приемника системы дистанционного управления замками дверей


ОПИСАНИЕ

Этот DTC выдается при выполнении одного из следующих условий: 1) короткое замыкание в цепи RDA или RSSI на массу между ЭБУ сертификации и приемником системы управления замками дверей; 2) короткое замыкание в цепи RDA или RSSI на массу при отсутствии сигналов RC0 (5 В) на выходе ЭБУ.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1242
Выполняется одно из следующих условий:
  1. Короткое замыкание в цепи RDA или RSSI на массу между ЭБУ сертификации и приемником системы управления замками дверей
  2. Короткое замыкание в цепи RDA или RSSI на массу при отсутствии сигналов RC0 (5 В) на выходе ЭБУ
  1. Жгут проводов
  2. Приемник системы блокировки дверей
  3. ЭБУ сертификации

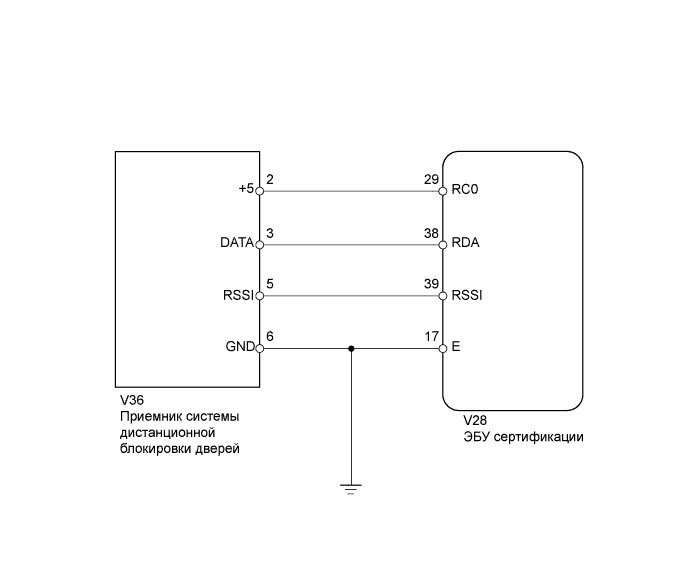

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей. Dtc B1242 Неисправность Цепи Приемника Системы Дистанционного Управления Замками Дверей


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СЕРТИФИКАЦИИ - ПРИЕМНИК СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ)


    Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей. Dtc B1242 Неисправность Цепи Приемника Системы Дистанционного Управления Замками Дверей

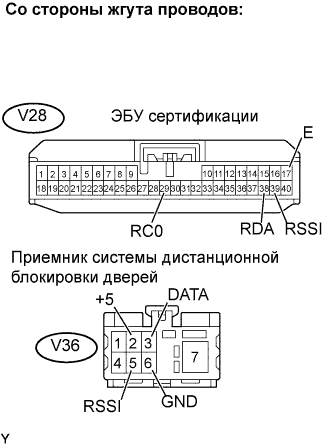

  1. Отсоедините разъем V28 ЭБУ.

  1. Отсоедините разъем V36 приемника.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V28-39 (RSSI) - V36-5 (RSSI)
    		Менее 1 Ом
    V28-38 (RDA) - V36-3 (DATA)
    V28-29 (RC0) - V36-2 (+5)
    V28-17 (E) - масса
    V36-6 (GND) - масса
    V28-39 (RSSI) или V36-5 (RSSI) - масса
    		10 кОм или более
    V28-38 (RDA) или V36-3 (DATA) - масса
    V28-29 (RC0) или V36-2 (+5) - масса


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (НАПРЯЖЕНИЕ ПИТАНИЯ)

Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей. Dtc B1242 Неисправность Цепи Приемника Системы Дистанционного Управления Замками Дверей

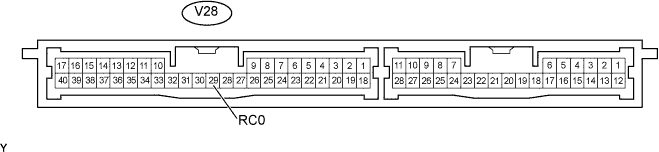

  1. Отсоедините разъем V36 приемника.

  1. Измерьте напряжение ЭБУ.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V28-29 (RC0) - масса
    		4,6-5,4 В


NG
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
OK


3.ПРОВЕРЬТЕ ПРИЕМНИК СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ (КОНТАКТ +B)
Lexus GS450h GWS191.Дверные Замки.Система Управления Замками Дверей. Dtc B1242 Неисправность Цепи Приемника Системы Дистанционного Управления Замками Дверей

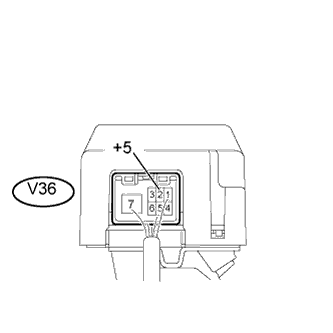

  1. Подсоедините разъем V36 приемника.

  1. Измерьте напряжение на разъеме.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    V36-2 (+5) - масса
    		4,6-5,4 В


NG
ЗАМЕНИТЕ ПРИЕМНИК СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ (Нажмите здесь)
OK


4.ПРОВЕРЬТЕ РАБОТУ ПРИЕМНИКА СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

  1. Временно замените приемник системы управления замками дверей новым или исправным.

  1. Выполните регистрацию.


ДАЛЕЕ


5.ПРОВЕРЬТЕ DTC

  1. Сбросьте код DTC (см. стр. Нажмите здесь).

  1. Проверьте, выводится ли такой же DTC.

    OK:
    DTC B1242 не выводится повторно.


NG
ЗАМЕНИТЕ ПРИЕМНИК СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ (Нажмите здесь)
OK

КОНЕЦ (НЕИСПРАВЕН ПРИЕМНИК СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ)
