СИСТЕМА ЗЕРКАЛ С ЭЛЕКТРОПРИВОДОМ - Положение поверхности зеркала с электроприводом не сохраняется в памяти


ОПИСАНИЕ

При нажатии переключателя запоминающего устройства M1, M2 или M3 главный переключатель сети мультиплексной связи передает в ЭБУ и переключатель управления положением (со стороны водителя) сигнал состояния переключателя запоминающего устройства. Затем ЭБУ и переключатель управления положением (со стороны водителя) передает в ЭБУ левой и правой передних дверей сети мультиплексной связи следующую информацию: 1) сигнал восстановления из памяти M1, M2 или M3; 2) положения зеркал со стороны водителя и пассажира, сохраненные в памяти. Когда ЭБУ левой и правой дверей получают сигнал восстановления из памяти M1, M2 или M3, а затем сигнал воспроизведения положений зеркал со стороны водителя и пассажира, ЭБУ левой и правой дверей включают электродвигатели зеркал и устанавливают зеркала в ранее сохраненные положения.

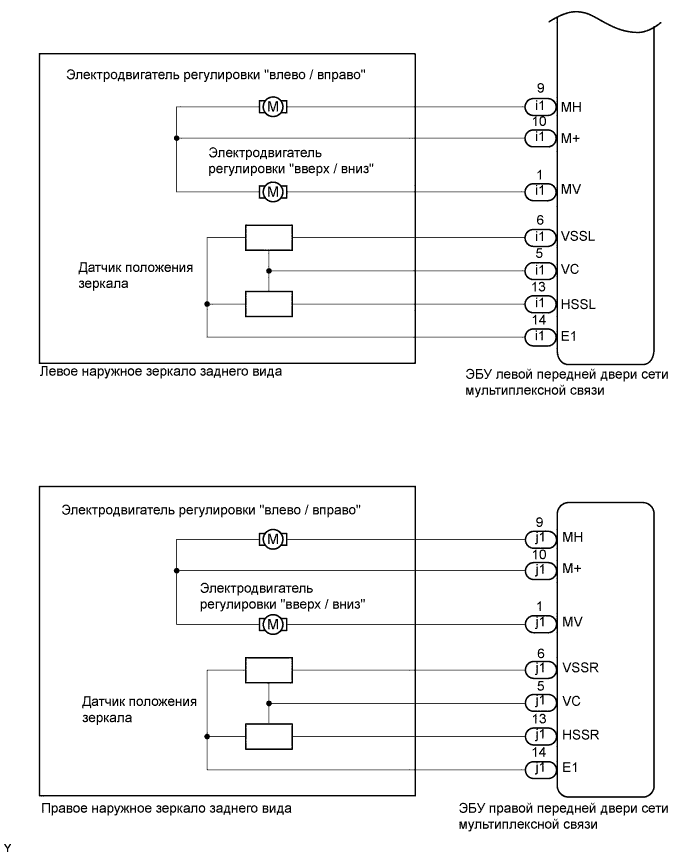

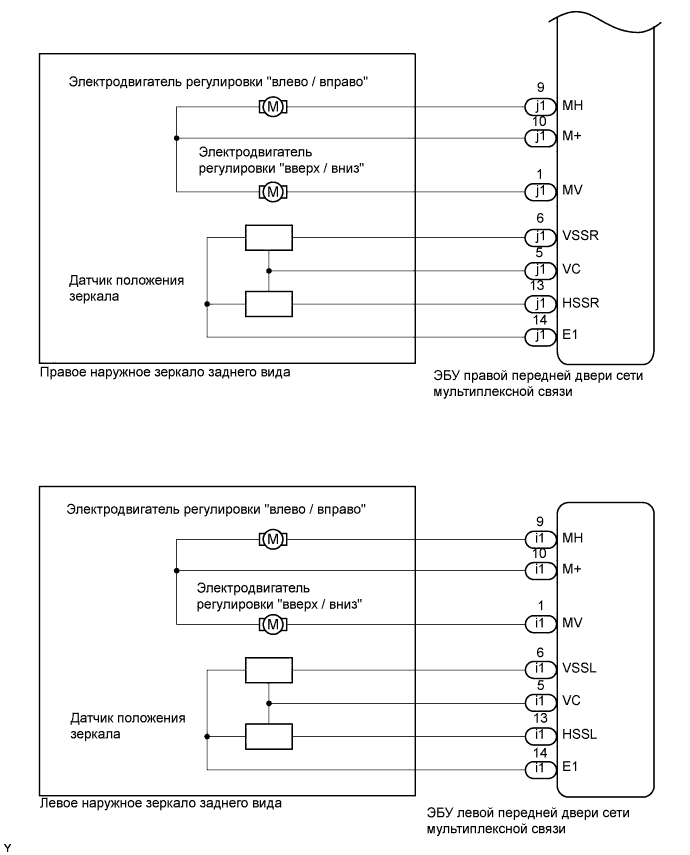

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Зеркала.Система Зеркал С Электроприводом.Система Зеркал С Электроприводом Положение Поверхности Зеркала С Электроприводом Не Сохраняется В Памяти


Lexus GS450h GWS191.Зеркала.Система Зеркал С Электроприводом.Система Зеркал С Электроприводом Положение Поверхности Зеркала С Электроприводом Не Сохраняется В Памяти


Lexus GS450h GWS191.Зеркала.Система Зеркал С Электроприводом.Система Зеркал С Электроприводом Положение Поверхности Зеркала С Электроприводом Не Сохраняется В Памяти


Lexus GS450h GWS191.Зеркала.Система Зеркал С Электроприводом.Система Зеркал С Электроприводом Положение Поверхности Зеркала С Электроприводом Не Сохраняется В Памяти


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЗАПОМИНАЮЩЕГО УСТРОЙСТВА СИДЕНЬЯ (ФУНКЦИЯ СОХРАНЕНИЯ ПОЛОЖЕНИЯ СИДЕНЬЯ)

  1. Убедитесь, что сиденье водителя можно перемещать с помощью переключателя запоминающего устройства сиденья.

    OK:
    Сиденье водителя можно перемещать с помощью переключателя запоминающего устройства сиденья.


NG
Перейдите к разделу "СИСТЕМА ПЕРЕДНИХ СИДЕНИЙ С ЭЛЕКТРОПРИВОДОМ" (Нажмите здесь)
OK


2.ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЗАПОМИНАЮЩЕГО УСТРОЙСТВА СИДЕНЬЯ (РЕГИСТРАЦИЯ ПЕРЕКЛЮЧАТЕЛЯ ЗАПОМИНАЮЩЕГО УСТРОЙСТВА СИДЕНЬЯ)

  1. Убедитесь, что операция сохранения в памяти завершена нормально.

    УКАЗАНИЕ:
    При сохранении положения и направления зеркал зуммер подает звуковой сигнал.
    ПРИМЕЧАНИЕ:
    1. Если переключатель SET и не менее 2 переключателей запоминающего устройства (например, M1 и M2) нажимаются одновременно, положение сиденья не записывается в память.
    2. При неудачном завершении операции направление поверхности зеркала не будет сохраняться, пока переключатель SET не будет выключен.
    3. Направление поверхности зеркала не сохраняется при ручном управлении зеркалом.
    OK:
    Положение сиденья водителя сохраняется с помощью переключателя запоминающего устройства сиденья (со стороны водителя).


NG
Перейдите к разделу "СИСТЕМА ПЕРЕДНИХ СИДЕНИЙ С ЭЛЕКТРОПРИВОДОМ" (Нажмите здесь)
OK


3.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ДАТЧИК ПОЛОЖЕНИЯ ЗЕРКАЛА)

  1. Проверьте в режиме DATA LIST работу датчика положения зеркала.

    ЭБУ передней двери сети мультиплексной связи (левой, правой):
    Параметр
    		Измеряемая величина / диапазон индикации
    		Нормальное состояние
    		Замечание по диагностике
    Mirror Position Sensor V
    		Положение зеркала по вертикали / мин.: 0, макс.: 5 В
    		0–5 В
    		-
    Mirror Position Sensor H
    		Положение зеркала по горизонтали / мин.: 0, макс.: 5 В
    		0–5 В
    		-
    OK:
    Выходное напряжение соответствует таблице выше.


OK
ЗАМЕНИТЕ ЭБУ И ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ В СБОРЕ (со стороны водителя)
NG


4.ПРОВЕРЬТЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (ДАТЧИК ПОЛОЖЕНИЯ ЗЕРКАЛА)

  1. Отсоедините разъем i1 или j1 зеркала.

  1. Подайте напряжение аккумуляторной батареи и сухой батареи на контакты, как указано в таблице ниже.

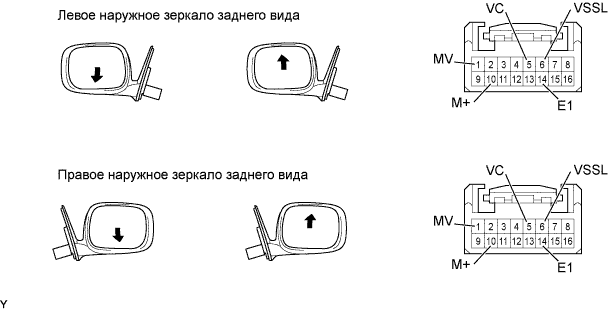

  1. Измерьте напряжение во время перемещения зеркала между крайними нижним и верхним положениями.


    Lexus GS450h GWS191.Зеркала.Система Зеркал С Электроприводом.Система Зеркал С Электроприводом Положение Поверхности Зеркала С Электроприводом Не Сохраняется В Памяти


    Номинальное напряжение:
    Левое наружное зеркало заднего вида:

    Соединение для измерения (аккумуляторная батарея)
    		Соединение для измерения (сухая батарея)
    		Контакты для подключения вольтметра
    		Состояние зеркала
    		Заданные условия
    Положительный (+) вывод аккумуляторной батареи → контакт 10 (M+)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (MV)
    		Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)
    		Положительный (+) вывод → контакт 6 (VSSL)
    Отрицательный (-) вывод → контакт 14 (E1)
    		Поворачивается вниз до упора
    		0–1,0 В
    Положительный (+) вывод аккумуляторной батареи → контакт 1 (MV)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 10 (M+)
    		Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)
    		Положительный (+) вывод → контакт 6 (VSSL)
    Отрицательный (-) вывод → контакт 14 (E1)
    		Поворачивается вверх до упора
    		2,8–5,0 В
    Правое наружное зеркало заднего вида:

    Соединение для измерения (аккумуляторная батарея)
    		Соединение для измерения (сухая батарея)
    		Контакты для подключения вольтметра
    		Состояние зеркала
    		Заданные условия
    Положительный (+) вывод аккумуляторной батареи → контакт 10 (M+)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (MV)
    		Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)
    		Положительный (+) вывод → контакт 6 (VSSR)
    Отрицательный (-) вывод → контакт 14 (E1)
    		Поворачивается вниз до упора
    		0–1,0 В
    Положительный (+) вывод аккумуляторной батареи → контакт 1 (MV)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 10 (M+)
    		Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)
    		Положительный (+) вывод → контакт 6 (VSSR)
    Отрицательный (-) вывод → контакт 14 (E1)
    		Поворачивается вверх до упора
    		2,8–5,0 В

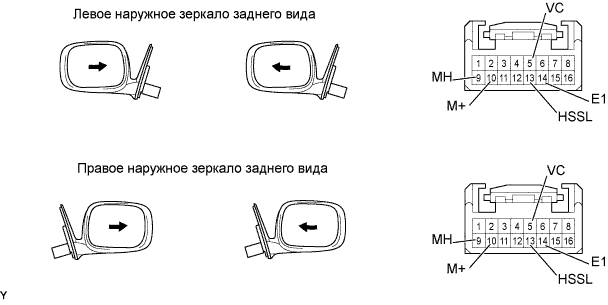

  1. Измерьте напряжение во время перемещения зеркала между крайними левым и правым положениями.


    Lexus GS450h GWS191.Зеркала.Система Зеркал С Электроприводом.Система Зеркал С Электроприводом Положение Поверхности Зеркала С Электроприводом Не Сохраняется В Памяти


    Номинальное напряжение:
    Левое наружное зеркало заднего вида:

    Соединение для измерения (аккумуляторная батарея)
    		Соединение для измерения (сухая батарея)
    		Контакты для подключения вольтметра
    		Состояние зеркала
    		Заданные условия
    Положительный (+) вывод аккумуляторной батареи → контакт 9 (MH)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 10 (+M)
    		Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)
    		Положительный (+) вывод → контакт 13 (HSSL)
    Отрицательный (-) вывод → контакт 14 (E1)
    		Поворачивается влево до упора
    		2,8–5,0 В
    Положительный (+) вывод аккумуляторной батареи → контакт 10 (M+)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (MH)
    		Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)
    		Положительный (+) вывод → контакт 13 (HSSL)
    Отрицательный (-) вывод → контакт 14 (E1)
    		Поворачивается вправо до упора
    		0–1,0 В
    Правое наружное зеркало заднего вида:

    Соединение для измерения (аккумуляторная батарея)
    		Соединение для измерения (сухая батарея)
    		Контакты для подключения вольтметра
    		Состояние зеркала
    		Заданные условия
    Положительный (+) вывод аккумуляторной батареи → контакт 9 (MH)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 10 (M+)
    		Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)
    		Положительный (+) вывод → контакт 13 (HSSR)
    Отрицательный (-) вывод → контакт 14 (E1)
    		Поворачивается влево до упора
    		0–1,0 В
    Положительный (+) вывод аккумуляторной батареи → контакт 10 (M+)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 9 (MH)
    		Положительный (+) вывод аккумуляторной батареи → контакт 5 (VC)
    Отрицательный (-) вывод аккумуляторной батареи → контакт 14 (E1)
    		Положительный (+) вывод → контакт 13 (HSSR)
    Отрицательный (-) вывод → контакт 14 (E1)
    		Поворачивается вправо до упора
    		2,8–5,0 В

    Результат:
    Результат
    		Следующий шаг
    Левое наружное зеркало заднего вида работает должным образом
    		А
    Правое наружное зеркало заднего вида работает должным образом
    		B
    Левое наружное зеркало заднего вида не работает должным образом
    		C
    Правое наружное зеркало заднего вида не работает должным образом
    		D


B
ЗАМЕНИТЕ ЭБУ ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ

C
ЗАМЕНИТЕ ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (Нажмите здесь)

D
ЗАМЕНИТЕ ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ (Нажмите здесь)
А

ЗАМЕНИТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ В СБОРЕ
