Клапан И Передатчик Системы Предупреждения О Ненадлежащем Давлении В Шинах Установка

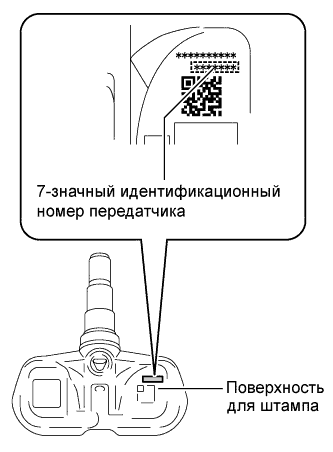

Вставьте вентиль и передатчик системы предупреждения о ненадлежащем давлении в шинах в установочное отверстие вентиля с обратной стороны обода, чтобы штампованную поверхность можно было осмотреть.

ПРИМЕЧАНИЕ:

1. Убедитесь в отсутствии видимой деформации и других повреждений на вентиле и передатчике системы предупреждения о ненадлежащем давлении в шинах.

2. Убедитесь в отсутствии посторонних предметов на внутренней стороне уплотнительной втулки и вокро отверстия в ободе.

3. Если установить вентиль и передатчик системы предупреждения о ненадлежащем давлении в шинах обратной стороной, он может быть поврежден или не будет передавать сигналы при движении с большой скоростью.

4. Перед установкой нового вентиля и передатчика системы предупреждения о ненадлежащем давлении в шинах запишите идентификатор передатчика.

5. После установки необходимо зарегистрировать идентификатор передатчика в ЭБУ (см. стр. Нажмите здесь).

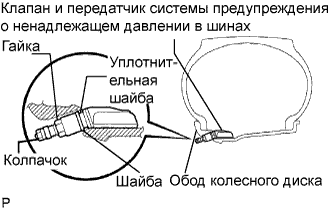

Установите шайбу на узел вентиль-передатчик системы предупреждения о ненадлежащем давлении в шинах со стороны обода и затяните гайку.

Момент затяжки:

4,0 Н*м{41 кгс*см, 35 фунт-сила-дюймов}

ПРИМЕЧАНИЕ:

1. Убедитесь в отсутствии посторонних предметов на шайбе и гайке.

2. В случае снятия вентиля и передатчика системы предупреждения о ненадлежащем давлении в шинах убедитесь в отсутствии повреждений (например, видимых порезов) и посторонних предметов (например, грязь, пыль или песок) на уплотнительной втулке. При обнаружении каких-либо из указанных дефектов замените уплотнительную втулку новой.

3. Убедитесь в отсутствии масла, воды или смазочных материалов вокруг отверстия в ободе, вентиля и передатчика системы предупреждения о ненадлежащем давлении в шинах, шайбы и гайки. Несоблюдение данного указания может привести к ненадежной установке узла.

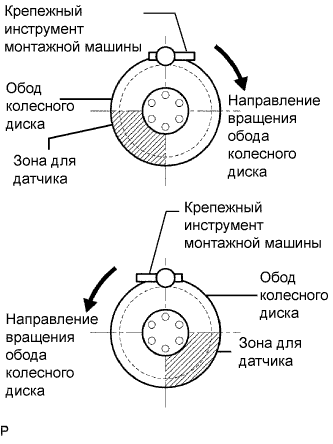

Установите колесо на шиномонтажный станок и установите нижний борт. Расположите основную часть корпуса вентиля и передатчика системы предупреждения о ненадлежащем давлении в шинах в заштрихованной области, как показано на рисунке.

ПРИМЕЧАНИЕ:

1. Если расположить вентиль и передатчик системы предупреждения о ненадлежащем давлении в шинах за пределами указанной области, узел может быть зажат бортом шины, что приведет к повреждению узла.

2. Если при установке бортов требуется применение смазочных материалов, не наносите их непосредственно на вентиль и передатчик системы предупреждения о ненадлежащем давлении в шинах.


Установите верхний борт.

ПРИМЕЧАНИЕ:

Убедитесь, что корпус датчика не зажат между бортом шины и лопаткой для монтажа шин и чтодатчик не зажат бортом.

Накачайте шину. Если гайка вентиля ослаблена, затяните ее с номинальным моментом затяжки и убедитесь в отсутствии пропускания воздуха с помощью мыльной воды.

Момент затяжки:

4,0 Н*м{41 кгс*см, 35 фунт-сила-дюймов}

Проверьте шины (см. стр. Нажмите здесь).

Зарегистрируйте идентификаторы передатчиков (см. стр. Нажмите здесь).

Проверьте систему предупреждения о ненадлежащем давлении в шинах (см. стр. Нажмите здесь).
