Передача Данных Can. Система Передачи Данных Can Прекращение Обмена Данными С Эбу Гибридной Системы

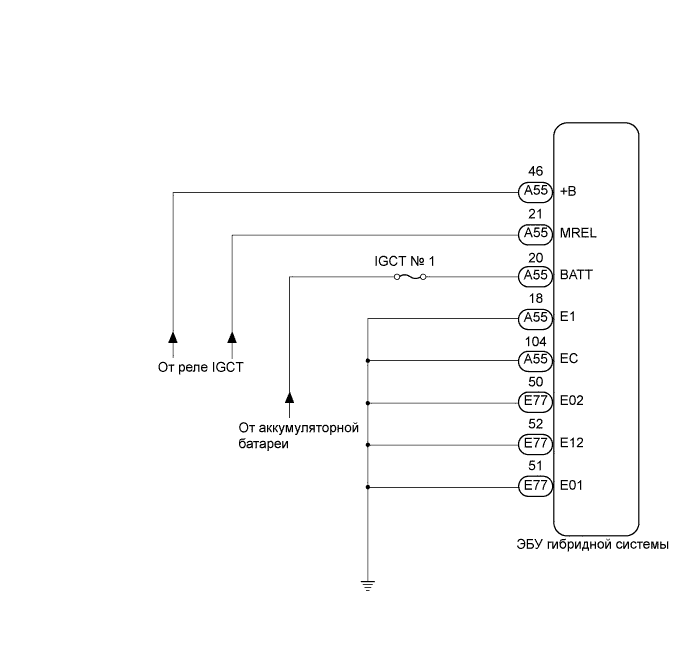

ОПИСАНИЕ

№ DTC	Условие обнаружения DTC	Неисправный участок
ЭБУ ГИБРИДНОЙ СИСТЕМЫ	При выполнении одного из следующих условий: В окне "BUS CHECK" (проверка шин связи) портативного диагностического прибора не отображается Hybrid Control (гибридная система) Относится к "РЕЖИМУ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ ГИБРИДНОЙ СИСТЕМЫ" в "ТАБЛИЦЕ КОМБИНАЦИИ КОДОВ DTC"	Цепь питания ЭБУ гибридной системы Главная шина или разъем ЭБУ гибридной системы ЭБУ гибридной системы

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

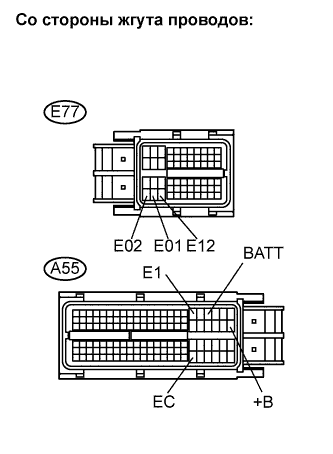

Измерьте сопротивление разъемов со стороны жгута проводов.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
A55-18 (E1) - масса	Менее 1 Ом
A55-104 (EC) - масса	Менее 1 Ом
E77-50 (E02) - масса	Менее 1 Ом
E77-51 (E01) - масса	Менее 1 Ом
E77-52 (E12) - масса	Менее 1 Ом

Измерьте напряжение на разъеме со стороны жгута проводов.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Режим	Заданные условия
A55-20 (BATT) - масса	Всегда	10-14 В
A55-46 (+B) - масса	При подаче положительного (+) напряжения от аккумуляторной батареи на контакт MREL.	10-14 В

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ
