DTC C2192/92 Ошибка переключателя выбора (DTC режима активной диагностики)


ОПИСАНИЕ

Переключатель выбора системы предупреждения о ненадлежащем давлении в шинах имеет два положения: "MAIN" (основной) и "2nd" (второй). В ЭБУ системы предупреждения о ненадлежащем давлении в шинах можно зарегистрировать два набора идентификаторов (для двух комплектов шин) вентилей и передатчиков системы предупреждения о ненадлежащем давлении в шинах.

№ DTC
Условие обнаружения DTC
Неисправный участок
C2192/92
В режиме активной диагностики положение переключателя не определяется в порядке:
"MAIN", "2nd", "MAIN"
  1. Переключатель выбора системы предупреждения о ненадлежащем давлении в шинах
  2. ЭБУ системы предупреждения о ненадлежащем давлении в шинах
  3. Жгут проводов

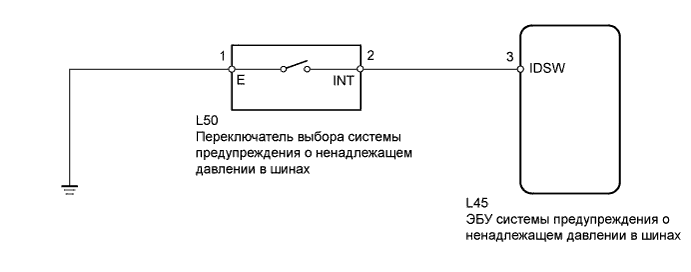

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Шины И Колеса.Система Шин И Колес. Dtc C2192/92 Ошибка Переключателя Выбора (Dtc Режима Активной Диагностики)


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. В случае замены ЭБУ системы предупреждения о ненадлежащем давлении в шинах, перед его снятием считайте значения идентификаторов, сохраненные в ЭБУ, с помощью портативного диагностического прибора, и запишите их.
  2. После замены ЭБУ и/или вентиля и передатчика необходимо выполнить инициализацию (см. стр. Нажмите здесь) после регистрации (см. стр. Нажмите здесь) идентификаторов передатчиков в ЭБУ системы предупреждения о ненадлежащем давлении в шинах.
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Выберите указанный ниже параметр из списка Data List и считайте его значение с дисплея портативного диагностического прибора.

    ЭБУ системы предупреждения о ненадлежащем давлении в шинах
    Параметр / Устройство
    		Контролируемая величина / диапазон индикации
    		Нормальное состояние
    		Замечание по диагностике
    Select Switch
    		Состояние переключателя выбора системы предупреждения о ненадлежащем давлении в шинах / Main или 2nd
    		Main: Переключатель не нажат
    2nd: Переключатель нажат
    		-
    OK:
    Значение переключателя выбора системы предупреждения о ненадлежащем давлении в шинах изменяется.


OK
ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ
NG


2.ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ


    Lexus GS450h GWS191.Шины И Колеса.Система Шин И Колес. Dtc C2192/92 Ошибка Переключателя Выбора (Dtc Режима Активной Диагностики)

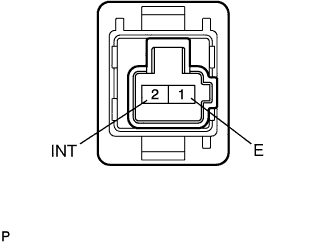

  1. Снимите переключатель выбора системы предупреждения о ненадлежащем давлении в шинах.

  1. Измерьте сопротивление выключателя.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Состояние переключателя
    		Заданные условия
    2 (INT) - 1 (E)
    		MAIN
    		10 кОм или более
    2 (INT) - 1 (E)
    		2nd
    		Менее 1 Ом


NG
ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ – ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА И МАССА)


    Lexus GS450h GWS191.Шины И Колеса.Система Шин И Колес. Dtc C2192/92 Ошибка Переключателя Выбора (Dtc Режима Активной Диагностики)

  1. Отсоедините разъем L45 ЭБУ.

  1. Отсоедините разъем L50 переключателя выбора.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L45-3 (IDSW) - L50-2 (INT)
    		Менее 1 Ом
    L45-3 (IDSW) или L50-2 (INT) - масса
    		10 кОм или более
    L50-1 (E) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ
