Электродвигатель Вентилятора Системы Охлаждения Повторная Сборка

Двигатель. Lexus GS450h GWS191
Система Охлаждения 2Gr-Fse. Lexus GS450h GWS191

  1. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ № 2

  2. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ № 1

  3. УСТАНОВИТЕ ВЕНТИЛЯТОР № 2

  4. УСТАНОВИТЕ ВЕНТИЛЯТОР № 1

  5. ПРОВЕРЬТЕ РАБОТУ ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ

Электродвигатель Вентилятора Системы Охлаждения -- Повторная Сборка



1. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ № 2


    Lexus GS450h GWS191.Система Охлаждения 2Gr-Fse.Система Охлаждения.Электродвигатель Вентилятора Системы Охлаждения Повторная Сборка

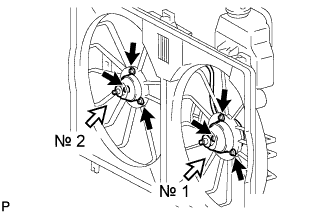

  1. Установите электродвигатель и закрепите его 3 винтами.

    Момент затяжки:
    2,55 Н*м{26 кгс*см, 23 фунт-сила-дюймов}


    Lexus GS450h GWS191.Система Охлаждения 2Gr-Fse.Система Охлаждения.Электродвигатель Вентилятора Системы Охлаждения Повторная Сборка

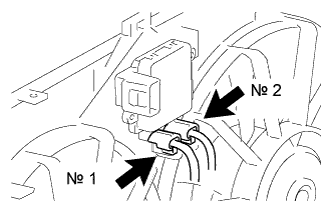

  1. Подключите разъем ЭБУ.



2. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ № 1


    Lexus GS450h GWS191.Система Охлаждения 2Gr-Fse.Система Охлаждения.Электродвигатель Вентилятора Системы Охлаждения Повторная Сборка

  1. Установите электродвигатель и закрепите его 3 винтами.

    Момент затяжки:
    3,82 Н*м{39 кгс*см, 34 фунт-сила-дюймов}

  1. Подключите разъем ЭБУ.



3. УСТАНОВИТЕ ВЕНТИЛЯТОР № 2


    Lexus GS450h GWS191

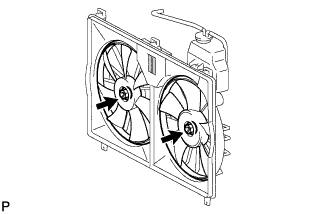

  1. Закрепите вентилятор гайкой.

    Момент затяжки:
    6,17 Н*м{63 кгс*см, 55 фунт-сила-дюймов}


4. УСТАНОВИТЕ ВЕНТИЛЯТОР № 1

  1. Закрепите вентилятор гайкой.

    Момент затяжки:
    6,17 Н*м{63 кгс*см, 55 фунт-сила-дюймов}


5. ПРОВЕРЬТЕ РАБОТУ ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ


  1. Проверьте работу электродвигателей вентиляторов системы охлаждения № 1 и № 2.

    1. Убедитесь, что вентилятор плавно вращается рукой.



      2. Lexus GS450h GWS191.Система Охлаждения 2Gr-Fse.Система Охлаждения.Электродвигатель Вентилятора Системы Охлаждения Повторная Сборка

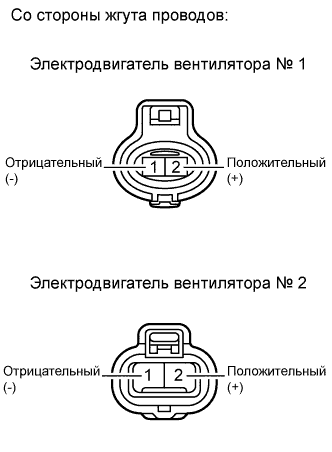

    2. Подсоедините выводы от аккумуляторной батареи к разъему электродвигателя вентилятора.



      3. Lexus GS450h GWS191

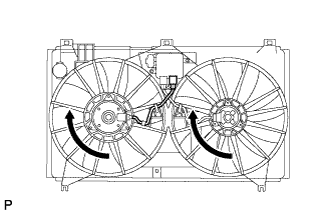

    3. Убедитесь, что вентилятор вращается плавно, и проверьте направление вращения электродвигателя.

      ПРИМЕЧАНИЕ:
      Убедитесь, что при вращении электродвигателя не возникает вибрация или шум.
      УКАЗАНИЕ:
      Будьте внимательны при подключении проводов от положительного и отрицательного выводов аккумуляторной батареи к разъему, поскольку при неправильном подключении электродвигатель будет работать в противоположном направлении.
