Привод Переднего Активного Стабилизатора Снятие

Подвеска И Оси. Lexus GS450h GWS191
Подвеска. Lexus GS450h GWS191

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО

  3. СНИМИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  4. СНИМИТЕ ПРАВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК

  5. ОТСОЕДИНИТЕ ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА

  6. ОТСОЕДИНИТЕ ПРИВОД ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА В СБОРЕ

  7. СНИМИТЕ ЛЕВУЮ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА

  8. СНИМИТЕ ПРАВУЮ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА

  9. СНИМИТЕ ЛЕВУЮ ЗАДНЮЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  10. СНИМИТЕ ПРАВУЮ ЗАДНЮЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  11. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ПЕРЕДНЕГО СТАБИЛИЗАТОРА № 2

  12. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ПЕРЕДНЕГО СТАБИЛИЗАТОРА № 2

  13. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ПЕРЕДНЕГО СТАБИЛИЗАТОРА № 1

  14. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ПЕРЕДНЕГО СТАБИЛИЗАТОРА № 1

  15. СНИМИТЕ ВТУЛКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА № 1

Привод Переднего Активного Стабилизатора -- Снятие



1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.


2. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО


3. СНИМИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ


4. СНИМИТЕ ПРАВЫЙ ПЕРЕДНИЙ ПОДКРЫЛОК


5. ОТСОЕДИНИТЕ ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА


Lexus GS450h GWS191.Подвеска.Система Подвески.Привод Переднего Активного Стабилизатора Снятие

  1. Выверните болт, отверните 2 гайки и отсоедините ЭБУ от кузова.

    УКАЗАНИЕ:
    1. Прежде чем отсоединять разъем ЭБУ, отсоедините ЭБУ. Не допускайте соприкасания ЭБУ с автомобилем.
    2. После отсоединения разъема ЭБУ временно установите ЭБУ.


6. ОТСОЕДИНИТЕ ПРИВОД ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА В СБОРЕ


Lexus GS450h GWS191.Подвеска.Система Подвески.Привод Переднего Активного Стабилизатора Снятие

  1. Выверните болт и отсоедините провод соединения с массой.

  1. Отсоедините 2 зажима жгутов проводов от кронштейна.

  1. Выполните описанные ниже действия, чтобы отсоединить разъем ЭБУ.

    1. (1) Разблокируйте рычаг. (*1)
    2. (2) Нажмите на захват и переместите рычаг в направлении стрелки на рисунке. (*2)
    3. (3) Отсоедините разъем ЭБУ. (*3)
      ПРИМЕЧАНИЕ:
      Отсоединяя разъем, не тяните слишком сильно за жгут проводов.


7. СНИМИТЕ ЛЕВУЮ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА


Lexus GS450h GWS191

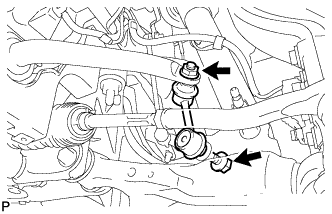

  1. Отверните 2 гайки и снимите стойку со стабилизатора.



8. СНИМИТЕ ПРАВУЮ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.


9. СНИМИТЕ ЛЕВУЮ ЗАДНЮЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ


Lexus GS450h GWS191

  1. Для моделей с левосторонним рулевым управлением:

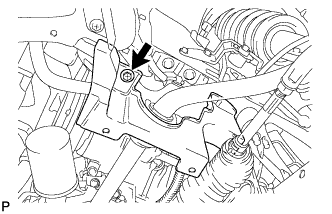

    Выверните винт и снимите нижнюю крышку.



    Lexus GS450h GWS191

  1. Для моделей с правосторонним рулевым управлением:

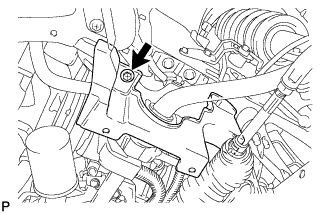

    Выверните винт и снимите нижнюю крышку.



10. СНИМИТЕ ПРАВУЮ ЗАДНЮЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.


11. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ПЕРЕДНЕГО СТАБИЛИЗАТОРА № 2

  1. Для моделей с левосторонним рулевым управлением:
    Снимите жгут проводов EPS.



    Lexus GS450h GWS191

  1. Для моделей с левосторонним рулевым управлением:

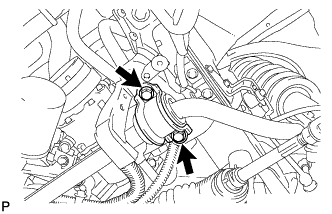

    Выверните 2 болта и снимите кронштейн с подрамника.



    Lexus GS450h GWS191

  1. Для моделей с правосторонним рулевым управлением:

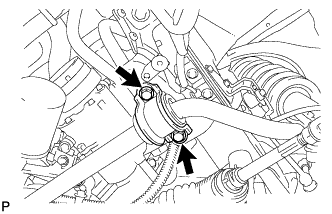

    Выверните 2 болта и снимите кронштейн с подрамника.



12. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ПЕРЕДНЕГО СТАБИЛИЗАТОРА № 2

  1. Выверните 2 болта и снимите кронштейн и привод.

    ПРИМЕЧАНИЕ:
    Привод переднего активного стабилизатора очень тяжелый. Будьте осторожны, чтобы не уронить его.


13. СНИМИТЕ ЛЕВЫЙ КРОНШТЕЙН ПЕРЕДНЕГО СТАБИЛИЗАТОРА № 1


Lexus GS450h GWS191

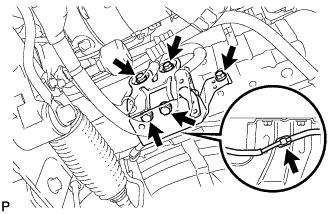

  1. Отсоедините зажим от кронштейна.

  1. Выверните 5 болтов и снимите кронштейн с рамы.



14. СНИМИТЕ ПРАВЫЙ КРОНШТЕЙН ПЕРЕДНЕГО СТАБИЛИЗАТОРА № 1
УКАЗАНИЕ:
Порядок выполнения работ такой же, как для левой стороны.


15. СНИМИТЕ ВТУЛКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА № 1

  1. Снимите 2 втулки с привода.
