Привод Заднего Активного Стабилизатора Установка

Установите 2 втулки.

УКАЗАНИЕ:

1. Устанавливайте втулки с внутренней стороны упора втулки на стабилизаторе.

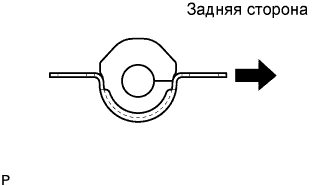

2. Устанавливайте каждую втулку, обращая паз на втулке к задней стороне автомобиля.


Временно закрепите привод заднего стабилизатора с помощью кронштейна и 4 болтов так, чтобы он располагался с правой стороны автомобиля.

УКАЗАНИЕ:

Поместите отсоединенную часть жгута проводов в багажное отделение.

Затяните 4 болта.

Момент затяжки:

32 Н*м{326 кгс*см, 24 фунт-сила-футов}

Установите стойку стабилизатора и кронштейн на рычаг задней подвески № 2, закрепив их болтом и гайкой B.

Момент затяжки:

27 Н*м{275 кгс*см, 20 фунт-сила-футов}

Установите стойку стабилизатора на стабилизатор и закрепите ее гайкой A.

Момент затяжки:

89 Н*м{908 кгс*см, 66 фунт-сила-футов}

УКАЗАНИЕ:

Если шпильки свободно вращаются, удерживайте их шестигранным ключом на 6 мм.

Установите защитный элемент опоры и закрепите его 2 гайками.

Установите выхлопную трубу на 6 опор выпускной трубы № 4.

Установите выхлопную трубу и новую прокладку на приемную трубу, закрепив 2 болтами и 2 пружинами сжатия.

Момент затяжки:

43 Н*м{439 кгс*см, 32 фунт-сила-футов}

Установите 2 зажима и уплотнение жгута проводов.

Выполните описанные ниже действия, чтобы подсоединить разъем ЭБУ.

1. (1) Подсоедините разъем ЭБУ. (*1)

2. (2) Поверните рычаг до щелчка в направлении стрелки. (*2)

3. (3) Зафиксируйте рычаг. (*3)


Установите крышку ЭБУ и закрепите ее 4 гайками.

Момент затяжки:

8,5 Н*м{87 кгс*см, 75 фунт-сила-дюймов}

Подсоедините зажим жгута проводов к крышке ЭБУ.

Выполните инициализацию (см. стр. Нажмите здесь).

ПРИМЕЧАНИЕ:

После подсоединения провода к отрицательному (-) выводу аккумуляторной батареи требуется инициализация некоторых систем.
