DTC C1925/15 Низкая емкость вспомогательной аккумуляторной батареи

DTC C194E/19 Истощение аккумуляторной батареи


ОПИСАНИЕ

Система подвески с активными стабилизаторами снабжена собственной аккумуляторной батареей. Если в цепи зарядки аккумуляторной батареи (активного стабилизатора) возникает неисправность, сохраняются DTC C1925/15 и C194E/19.

№ DTC
Условие обнаружения DTC
Неисправный участок
C1925/15
Неисправность в цепи зарядки аккумуляторной батареи (активного стабилизатора)
  1. Датчик тока активного стабилизатора
  2. Преобразователь активного стабилизатора
  3. ЭБУ заднего активного стабилизатора
  4. Аккумуляторная батарея (активного стабилизатора)
  5. Реле заднего активного стабилизатора
  6. Реле переднего активного стабилизатора
  7. Жгут проводов
C194E/19
Неисправность в цепи зарядки аккумуляторной батареи (активного стабилизатора)

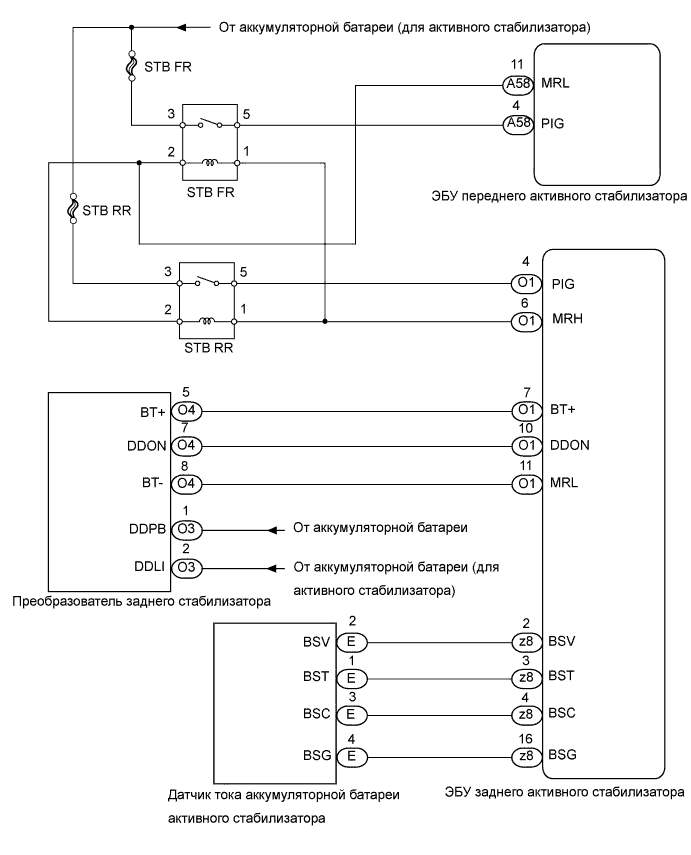

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1925/15 Низкая Емкость Вспомогательной Аккумуляторной Батареи


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ СОСТОЯНИЕ АВТОМОБИЛЯ

  1. Вместе с клиентом удостоверьтесь, что автомобиль не использовался для каких-либо целей помимо обычной езды.

    OK:
    На аккумуляторную батарею (активного стабилизатора) не устанавливались посторонние детали
    Автомобиль не эксплуатировался в жестких условиях (например, не производился скоростной спуск в течение длительного периода времени и т.д.)


NG
ИСПЫТАНИЕ ДЛЯ ПОВТОРНОГО ПРОЯВЛЕНИЯ НЕИСПРАВНОСТИ
OK


2.ПРОВЕРЬТЕ ДАТЧИК ТОКА АККУМУЛЯТОРНОЙ БАТАРЕИ АКТИВНОГО СТАБИЛИЗАТОРА
Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1925/15 Низкая Емкость Вспомогательной Аккумуляторной Батареи

  1. Выключите зажигание.

  1. Отсоедините разъем E датчика тока аккумуляторной батареи активного стабилизатора.

  1. Измерьте сопротивление датчика тока.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    2 (BSV) - 4 (BSG)
    		3-10 кОм
    2 (BSV) - 3 (BSC)
    		Менее 0,5 кОм
    3 (BSC) - 4 (BSG)
    		3-10 кОм
    1 (BST) - 4 (BSG)
    		1,5-2,5 кОм


NG
ЗАМЕНИТЕ ДАТЧИК ТОКА АКТИВНОГО СТАБИЛИЗАТОРА
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА – ДАТЧИК ТОКА АККУМУЛЯТОРНОЙ БАТАРЕИ АКТИВНОГО СТАБИЛИЗАТОРА)
Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1925/15 Низкая Емкость Вспомогательной Аккумуляторной Батареи

  1. Отсоедините разъем z8 ЭБУ заднего активного стабилизатора.

  1. Отсоедините разъем E датчика тока аккумуляторной батареи активного стабилизатора.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    z8-4 (BSC) - E-3 (BSC)
    		Менее 1 Ом
    z8-4 (BSC) или E-3 (BSC) - масса
    		10 кОм или более
    z8-2 (BSV) - E-2 (BSV)
    		Менее 1 Ом
    z8-2 (BSV) или E-2 (BSV) - масса
    		10 кОм или более
    z8-16 (BSG) - E-4 (BSG)
    		Менее 1 Ом
    z8-16 (BSG) или E-4 (BSG) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ ОКРУЖАЮЩИЕ УСЛОВИЯ (ТЕМПЕРАТУРУ ОКРУЖАЮЩЕГО ВОЗДУХА)

  1. Проверьте температуру окружающего воздуха преобразователя активного стабилизатора.

    OK:
    Факторы, вызывающие высокую температуру, отсутствуют


NG
УСТРАНИТЕ ФАКТОРЫ, ВЫЗЫВАЮЩИЕ ВЫСОКУЮ ТЕМПЕРАТУРУ
OK


5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА – ПРЕОБРАЗОВАТЕЛЬ АКТИВНОГО СТАБИЛИЗАТОРА)
Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1925/15 Низкая Емкость Вспомогательной Аккумуляторной Батареи

  1. Отсоедините разъем O1 ЭБУ заднего активного стабилизатора.

  1. Отсоедините разъем O4 преобразователя активного стабилизатора.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    O1-7 (BT+) - O4-5 (BT+)
    		Менее 1 Ом
    O1-7 (BT+) или O4-5 (BT+) - масса
    		10 кОм или более
    O1-10 (DDON) - O4-7 (DDON)
    		Менее 1 Ом
    O1-10 (DDON) или O4-7 (DDON) - масса
    		10 кОм или более
    O1-11 (MRL) - O4-8 (BT-)
    		Менее 1 Ом
    O1-11 (MRL) или O4-8 (BT-) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПРЕОБРАЗОВАТЕЛЬ АКТИВНОГО СТАБИЛИЗАТОРА - АККУМУЛЯТОРНАЯ БАТАРЕЯ)
Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1925/15 Низкая Емкость Вспомогательной Аккумуляторной Батареи

  1. Отсоедините разъем O3 преобразователя активного стабилизатора.

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    O3-2 (DDLI) - масса
    		10-14 В
    O3-1 (DDPB) - масса
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


7.ПРОВЕРЬТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ (для активного стабилизатора)

  1. После остановки двигателя подождите 10 мин.

  1. Проверьте напряжение на выводах аккумуляторной батареи.

    Номинальное напряжение:
    12,4 В или выше
    УКАЗАНИЕ:
    Если результат проверки не отвечает требованиям, зарядите аккумуляторную батарею, подождите не менее 10 мин, а затем снова проверьте напряжение на выводах аккумуляторной батареи.
    ПРИМЕЧАНИЕ:
    При замене аккумуляторной батареи необходимо контролировать правильность подсоединения ее выводов. Если выводы аккумуляторной батареи подсоединены неправильно (положительный и отрицательный выводы подсоединены в обратном порядке), установите новые преобразователь активного стабилизатора и предохранитель STB DC/DC.


NG
ЗАМЕНИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ (для активного стабилизатора)
OK


8.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (STB RR)

  1. Извлеките высокоамперный предохранитель STB RR из блока реле № 6 багажного отделения.

  1. Измерьте сопротивление высокоамперного предохранителя.

    Номинальное сопротивление:
    Менее 1 Ом
    УКАЗАНИЕ:
    Если предохранитель сгорает при установке, возможно наличие короткого замыкания, связанного с источником питания.


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


9.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (БЛОК РЕЛЕ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)
Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1925/15 Низкая Емкость Вспомогательной Аккумуляторной Батареи

  1. Извлеките реле заднего активного стабилизатора из блока реле № 6 багажного отделения.

  1. Измерьте напряжение блока реле.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    Контакт 3 реле заднего активного стабилизатора в блоке реле - масса
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


10.ПРОВЕРЬТЕ РЕЛЕ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА (маркировка: STB RR)
Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1925/15 Низкая Емкость Вспомогательной Аккумуляторной Батареи

  1. Извлеките реле заднего активного стабилизатора из блока реле № 6 багажного отделения.

  1. Измерьте сопротивление реле.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    3 - 5
    		10 кОм или более
    3 - 5
    		Менее 1 Ом
    (при подаче напряжения аккумуляторной батареи на контакты 1 и 2)


NG
ЗАМЕНИТЕ РЕЛЕ АКТИВНОГО СТАБИЛИЗАТОРА
OK


11.ПРОВЕРЬТЕ РЕЛЕ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА (маркировка: STB FR)
Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1925/15 Низкая Емкость Вспомогательной Аккумуляторной Батареи

  1. Извлеките реле переднего активного стабилизатора из блока реле № 6 багажного отделения.

  1. Измерьте сопротивление реле.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    3 - 5
    		10 кОм или более
    3 - 5
    		Менее 1 Ом
    (при подаче напряжения аккумуляторной батареи на контакты 1 и 2)


NG
ЗАМЕНИТЕ РЕЛЕ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА
OK


12.ПРОВЕРЬТЕ ЦЕПЬ РЕЛЕ АКТИВНОГО СТАБИЛИЗАТОРА
Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1925/15 Низкая Емкость Вспомогательной Аккумуляторной Батареи

  1. Извлеките реле переднего и заднего активного стабилизатора из блока реле № 6 багажного отделения.

  1. Измерьте сопротивление блока реле.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    Контакт 1 реле заднего активного стабилизатора в блоке реле - контакт 1 реле переднего активного стабилизатора
    		Менее 1 Ом
    Контакт 1 реле заднего активного стабилизатора или контакт 1 реле переднего активного стабилизатора в блоке реле - масса
    		10 кОм или более
    Контакт 2 реле заднего активного стабилизатора в блоке реле - контакт 2 реле переднего активного стабилизатора
    		Менее 1 Ом
    Контакт 2 реле заднего активного стабилизатора или контакт 2 реле переднего активного стабилизатора в блоке реле - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ БЛОК РЕЛЕ БАГАЖНОГО ОТДЕЛЕНИЯ
OK

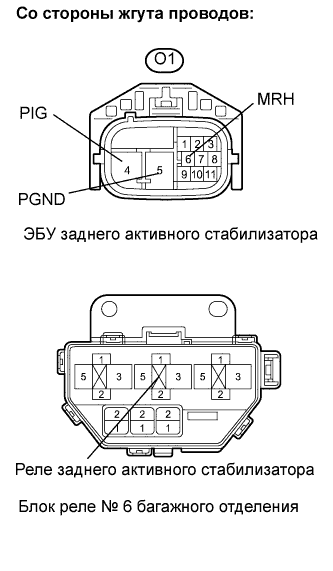

13.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА – БЛОК РЕЛЕ)
Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1925/15 Низкая Емкость Вспомогательной Аккумуляторной Батареи

  1. Отсоедините разъем O1 ЭБУ заднего активного стабилизатора.

  1. Извлеките реле заднего активного стабилизатора из блока реле № 6 багажного отделения.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    O1-4 (PIG) - контакт 5 реле заднего активного стабилизатора в блоке реле
    		Менее 1 Ом
    O1-4 (PIG) или контакт 5 реле заднего активного стабилизатора в блоке реле - масса
    		10 кОм или более
    O1-6 (MRH) - контакт 1 реле заднего активного стабилизатора в блоке реле
    		Менее 1 Ом
    O1-6 (MRH) или контакт 1 реле заднего активного стабилизатора в блоке реле - масса
    		10 кОм или более
    O1-5 (PGND) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


14.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА – БЛОК РЕЛЕ)
Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1925/15 Низкая Емкость Вспомогательной Аккумуляторной Батареи

  1. Отсоедините разъем A58 ЭБУ переднего активного стабилизатора.

  1. Извлеките реле переднего активного стабилизатора из блока реле № 6 багажного отделения.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A58-11 (MRL) - контакт 2 реле переднего активного стабилизатора в блоке реле
    		Менее 1 Ом
    A58-11 (MRL) или контакт 2 реле заднего активного стабилизатора в блоке реле - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


15.ПРОВЕРЬТЕ РАБОТУ ПРЕОБРАЗОВАТЕЛЯ АКТИВНОГО СТАБИЛИЗАТОРА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Сбросьте код DTC (см. стр. Нажмите здесь).

  1. Совершите пробную поездку на автомобиле и проверьте, проявляется ли неисправность.

  1. Проверьте наличие кода DTC.

    OK:
    DTC не выводится.


OK
ВОЗВРАТ К НОРМАЛЬНОЙ РАБОТЕ
NG


16.ПРОВЕРЬТЕ РАБОТУ ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА

  1. Выключите зажигание.

  1. Замените ЭБУ переднего активного стабилизатора на ЭБУ заднего активного стабилизатора.

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Сбросьте код DTC (см. стр. Нажмите здесь).

  1. Проверьте наличие кода DTC.

    Результат:
    Результат
    		Следующий шаг
    DTC не выводится
    		А
    Выводится DTC C1925/15 или C194E/19
    		B


B
ЗАМЕНИТЕ ПРЕОБРАЗОВАТЕЛЬ АКТИВНОГО СТАБИЛИЗАТОРА
А

ЗАМЕНИТЕ ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА
