DTC C192D/33 Проверка времени ожидания при инициализации переднего привода

DTC C193B/43 Неисправность в главном реле переднего активного стабилизатора

DTC C194B/33 Обрыв в цепи переднего электропривода

DTC C194C/33 Короткое замыкание в цепи переднего электропривода


ОПИСАНИЕ

ЭБУ заднего активного стабилизатора и ЭБУ переднего активного стабилизатора используют шину CAN для выполнения совместной проверки системы. Если в ЭБУ заднего активного стабилизатора, приводе заднего активного стабилизатора и цепи питания PIG возникает какая-либо неисправность, сохраняются коды DTC C192D/33, C193B/43, C194B/33 и C194C/33.

№ DTC
Условие обнаружения DTC
Неисправный участок
C192D/33
Первоначальная проверка не завершена
  1. Высокоамперный предохранитель STB FR
  2. Реле заднего активного стабилизатора
  3. Реле переднего активного стабилизатора
  4. Привод переднего активного стабилизатора
  5. ЭБУ переднего активного стабилизатора
  6. Жгут проводов
C193B/43
Неисправность в системе реле переднего активного стабилизатора
C194B/33
Короткое замыкание на массу в приводе переднего активного стабилизатора
C194C/33
Короткое замыкание в приводе переднего активного стабилизатора

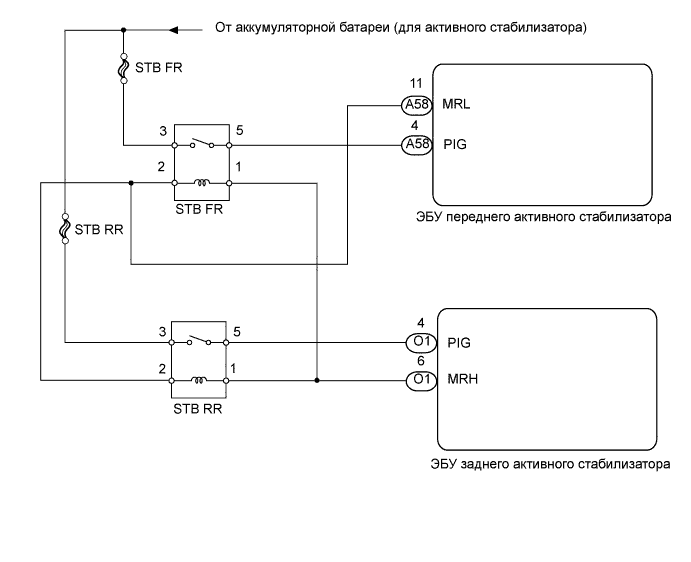

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C192D/33 Проверка Времени Ожидания При Инициализации Переднего Привода


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
Если болт и гайка кронштейна ЭБУ переднего активного стабилизатора ослаблены, при движении автомобиля на мультиинформационном дисплее может отображаться соответствующее предупреждение и выводиться код DTC C192D/33.
1.ПРОВЕРЬТЕ УСТАНОВКУ ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА

  1. Убедитесь, что болт и гайка кронштейна ЭБУ переднего активного стабилизатора не ослаблены.

    OK:
    Установлено надежно (болт и гайка не ослаблены)
    УКАЗАНИЕ:
    В противном случае затяните их с крутящим моментом, указанным на рисунке УЗЛЫ И ДЕТАЛИ ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА (см. стр. Нажмите здесь).


OK
Перейдите к шагу 3
NG


2.ПРОВЕРЬТЕ DTC

  1. Сбросьте код DTC (см. стр. Нажмите здесь).

  1. Выполните дорожные испытания.

  1. Проверьте наличие DTC.

    Результат:
    Результат
    		Следующий шаг
    DTC выводится
    		А
    DTC не выводится
    		B


B
КОНЕЦ
А


3.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (STB FR)

  1. Извлеките высокоамперный предохранитель STB FR из блока реле № 6 багажного отделения.

  1. Измерьте сопротивление высокоамперного предохранителя.

    Номинальное сопротивление:
    Менее 1 Ом
    УКАЗАНИЕ:
    Если предохранитель сгорает при установке, возможно наличие короткого замыкания, связанного с источником питания.


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


4.ПРОВЕРЬТЕ РЕЛЕ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА (маркировка: STB FR)


    Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C192D/33 Проверка Времени Ожидания При Инициализации Переднего Привода

  1. Извлеките реле переднего активного стабилизатора из блока реле № 6 багажного отделения.

  1. Измерьте сопротивление реле.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    3 - 5
    		10 кОм или более
    3 - 5
    		Менее 1 Ом
    (при подаче напряжения аккумуляторной батареи на контакты 1 и 2)


NG
ЗАМЕНИТЕ РЕЛЕ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА
OK


5.ПРОВЕРЬТЕ РЕЛЕ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА (маркировка: STB RR)


    Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C192D/33 Проверка Времени Ожидания При Инициализации Переднего Привода

  1. Извлеките реле заднего активного стабилизатора из блока реле № 6 багажного отделения.

  1. Измерьте сопротивление реле.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    3 - 5
    		10 кОм или более
    3 - 5
    		Менее 1 Ом
    (при подаче напряжения аккумуляторной батареи на контакты 1 и 2)


NG
ЗАМЕНИТЕ РЕЛЕ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА
OK


6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ОТНОСЯЩИЙСЯ К ЦЕПИ ПИТАНИЯ)


    Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C192D/33 Проверка Времени Ожидания При Инициализации Переднего Привода

  1. Извлеките реле переднего активного стабилизатора из блока реле № 6 багажного отделения.

  1. Измерьте напряжение блока реле.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    Контакт 3 реле переднего активного стабилизатора в блоке реле - масса
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


7.ПРОВЕРЬТЕ ЦЕПЬ РЕЛЕ АКТИВНОГО СТАБИЛИЗАТОРА


    Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C192D/33 Проверка Времени Ожидания При Инициализации Переднего Привода

  1. Извлеките реле переднего и заднего активного стабилизатора из блока реле № 6 багажного отделения.

  1. Измерьте сопротивление блока реле.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    Контакт 2 реле заднего активного стабилизатора в блоке реле - контакт 2 реле переднего активного стабилизатора
    		Менее 1 Ом
    Контакт 2 реле заднего активного стабилизатора или контакт 2 реле переднего активного стабилизатора в блоке реле - масса
    		10 кОм или более
    Контакт 1 реле заднего активного стабилизатора в блоке реле - контакт 1 реле переднего активного стабилизатора
    		Менее 1 Ом
    Контакт 1 реле заднего активного стабилизатора или контакт 1 реле переднего активного стабилизатора в блоке реле - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ БЛОК РЕЛЕ БАГАЖНОГО ОТДЕЛЕНИЯ
OK

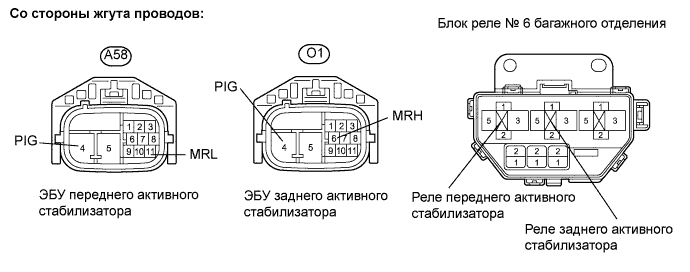

8.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА – БЛОК РЕЛЕ)

Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C192D/33 Проверка Времени Ожидания При Инициализации Переднего Привода

  1. Извлеките реле переднего и заднего активных стабилизаторов из блока реле № 6 багажного отделения.

  1. Отсоедините разъем O1 ЭБУ заднего активного стабилизатора.

  1. Отсоедините разъем A58 ЭБУ переднего активного стабилизатора.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A58-4 (PIG) - контакт 5 реле переднего активного стабилизатора в блоке реле
    		Менее 1 Ом
    A58-4 (PIG) или контакт 5 реле переднего активного стабилизатора в блоке реле - масса
    		10 кОм или более
    A58-11 (MRL) - контакт 2 реле переднего активного стабилизатора в блоке реле
    		Менее 1 Ом
    A58-11 (MRL) или контакт 2 реле переднего активного стабилизатора в блоке реле - масса
    		10 кОм или более
    O1-6 (MRH) - контакт 1 реле заднего активного стабилизатора в блоке реле
    		Менее 1 Ом
    O1-6 (MRH) или контакт 1 реле заднего активного стабилизатора в блоке реле - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


9.ПРОВЕРЬТЕ РАБОТУ ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА

  1. Выключите зажигание.

  1. Замените ЭБУ заднего активного стабилизатора на ЭБУ переднего активного стабилизатора.

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Сбросьте код DTC (см. стр. Нажмите здесь).

  1. Проверьте наличие кода DTC.

    Результат
    Результат
    		Следующий шаг
    Выводится DTC C192D/33, C193B/43, C194B/33 или C194C/33
    		А
    Выводится DTC C1905/13, C1911/23, C1923/13 или C1924/13
    		B


B
ЗАМЕНИТЕ ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА
А

ЗАМЕНИТЕ ПРИВОД ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА
