Dtc C1930/32 Обрыв В Цепи Датчика Температуры Переднего Металлического Основания

Подвеска И Оси. Lexus GS450h GWS191
Управление Подвеской. Lexus GS450h GWS191

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (STB FR)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (БЛОК РЕЛЕ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)

ПРОВЕРЬТЕ РЕЛЕ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА (маркировка: STB FR)

ПРОВЕРЬТЕ РЕЛЕ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА (маркировка: STB RR)

ПРОВЕРЬТЕ ЦЕПЬ РЕЛЕ АКТИВНОГО СТАБИЛИЗАТОРА

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА – БЛОК РЕЛЕ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА – БЛОК РЕЛЕ)

ПРОВЕРЬТЕ РАБОТУ ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА

DTC C1930/32 Обрыв в цепи датчика температуры переднего металлического основания

DTC C1931/32 Короткое замыкание в цепи датчика температуры переднего металлического основания

DTC C1932/32 Обрыв в цепи датчика температуры передней платы управления

DTC C1933/32 Короткое замыкание в цепи датчика температуры передней платы управления

DTC C1936/32 Неисправность в ИС питания датчика магнитного полюса ЭБУ переднего активного стабилизатора

DTC C1937/32 Неисправность в ИС питания главного реле ЭБУ переднего активного стабилизатора

DTC C1938/32 Неисправность в ИС питания реле регистрации короткого замыкания ЭБУ переднего активного стабилизатора

DTC C193A/32 Неисправность в EEPROM ЭБУ переднего активного стабилизатора


ОПИСАНИЕ

ЭБУ переднего активного стабилизатора включает в себя металлическое основание, плату управления, ИС источника питания, повышающую схему, EEPROM и другие компоненты. Если в ЭБУ переднего активного стабилизатора и цепи питания PIG возникает какая-либо неисправность, сохраняются коды DTC C1930/32, C1931/32, C1932/32, C1933/32, C1936/32, C1937/32, C1938/32 и C193A/32.

№ DTC
Условие обнаружения DTC
Неисправный участок
C1930/32
Обрыв в металлическом основании ЭБУ переднего активного стабилизатора
  1. ЭБУ переднего активного стабилизатора
  2. Реле переднего активного стабилизатора
  3. Реле заднего активного стабилизатора
  4. Жгут проводов
C1931/32
Короткое замыкание в металлическом основании ЭБУ переднего активного стабилизатора
C1932/32
Обрыв в плате управления ЭБУ переднего активного стабилизатора
C1933/32
Короткое замыкание в плате управления ЭБУ переднего активного стабилизатора
C1936/32
Неисправность ИС источника питания (относящаяся к датчику угла поворота) в ЭБУ переднего активного стабилизатора
C1937/32
Неисправность ИС источника питания (относящаяся к главному реле) в ЭБУ переднего активного стабилизатора
C1938/32
Неисправность ИС источника питания (относящаяся к реле короткого замыкания) в ЭБУ переднего активного стабилизатора
C193A/32
Неисправность EEPROM в ЭБУ переднего активного стабилизатора

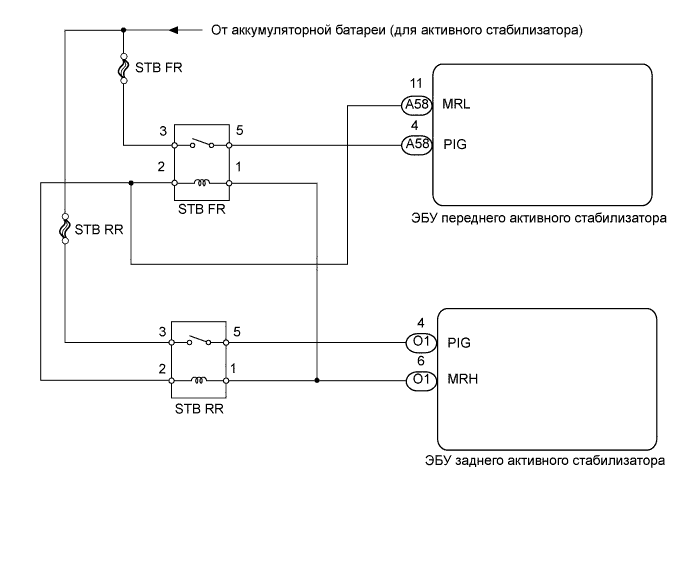

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1930/32 Обрыв В Цепи Датчика Температуры Переднего Металлического Основания


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (STB FR)

  1. Извлеките высокоамперный предохранитель STB FR из блока реле № 6 багажного отделения.

  1. Измерьте сопротивление высокоамперного предохранителя.

    Номинальное сопротивление:
    Менее 1 Ом
    УКАЗАНИЕ:
    Если предохранитель сгорает при установке, возможно наличие короткого замыкания, связанного с источником питания.


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (БЛОК РЕЛЕ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)


    Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1930/32 Обрыв В Цепи Датчика Температуры Переднего Металлического Основания

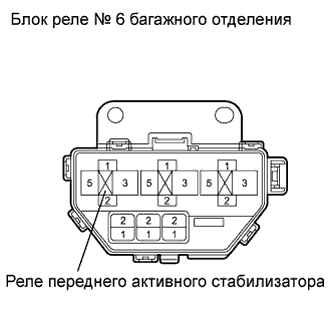

  1. Извлеките реле переднего активного стабилизатора из блока реле № 6 багажного отделения.

  1. Измерьте напряжение блока реле.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    Контакт 3 реле переднего активного стабилизатора в блоке реле - масса
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ РЕЛЕ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА (маркировка: STB FR)


    Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1930/32 Обрыв В Цепи Датчика Температуры Переднего Металлического Основания

  1. Извлеките реле переднего активного стабилизатора из блока реле № 6 багажного отделения.

  1. Измерьте сопротивление реле.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    3 - 5
    		10 кОм или более
    3 - 5
    		Менее 1 Ом
    (при подаче напряжения аккумуляторной батареи на контакты 1 и 2)


NG
ЗАМЕНИТЕ РЕЛЕ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА
OK


4.ПРОВЕРЬТЕ РЕЛЕ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА (маркировка: STB RR)


    Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1930/32 Обрыв В Цепи Датчика Температуры Переднего Металлического Основания

  1. Извлеките реле заднего активного стабилизатора из блока реле № 6 багажного отделения.

  1. Измерьте сопротивление реле.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    3 - 5
    		10 кОм или более
    3 - 5
    		Менее 1 Ом
    (при подаче напряжения аккумуляторной батареи на контакты 1 и 2)


NG
ЗАМЕНИТЕ РЕЛЕ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА
OK


5.ПРОВЕРЬТЕ ЦЕПЬ РЕЛЕ АКТИВНОГО СТАБИЛИЗАТОРА


    Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1930/32 Обрыв В Цепи Датчика Температуры Переднего Металлического Основания

  1. Извлеките реле переднего и заднего активного стабилизатора из блока реле № 6 багажного отделения.

  1. Измерьте сопротивление блока реле.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    Контакт 1 реле заднего активного стабилизатора в блоке реле - контакт 1 реле переднего активного стабилизатора
    		Менее 1 Ом
    Контакт 1 реле заднего активного стабилизатора или контакт 1 реле переднего активного стабилизатора в блоке реле - масса
    		10 кОм или более
    Контакт 2 реле заднего активного стабилизатора в блоке реле - контакт 2 реле переднего активного стабилизатора
    		Менее 1 Ом
    Контакт 2 реле заднего активного стабилизатора или контакт 2 реле переднего активного стабилизатора в блоке реле - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ БЛОК РЕЛЕ БАГАЖНОГО ОТДЕЛЕНИЯ
OK


6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА – БЛОК РЕЛЕ)


    Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1930/32 Обрыв В Цепи Датчика Температуры Переднего Металлического Основания

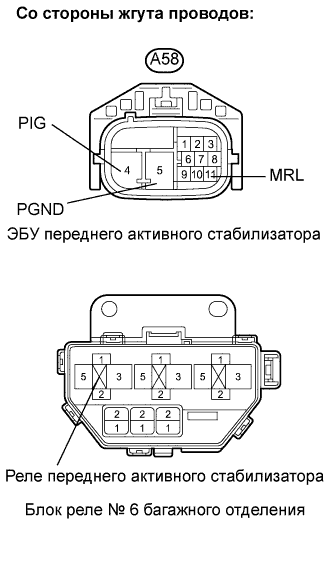

  1. Отсоедините разъем A58 ЭБУ переднего активного стабилизатора.

  1. Извлеките реле переднего активного стабилизатора из блока реле № 6 багажного отделения.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A58-4 (PIG) - контакт 5 реле переднего активного стабилизатора в блоке реле
    		Менее 1 Ом
    A58-4 (PIG) или контакт 5 реле переднего активного стабилизатора в блоке реле - масса
    		10 кОм или более
    A58-11 (MRL) - контакт 2 реле переднего активного стабилизатора в блоке реле
    		Менее 1 Ом
    A58-11 (MRL) или контакт 2 реле переднего активного стабилизатора в блоке реле - масса
    		10 кОм или более
    A58-5 (PGND) - масса
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА – БЛОК РЕЛЕ)


    Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1930/32 Обрыв В Цепи Датчика Температуры Переднего Металлического Основания

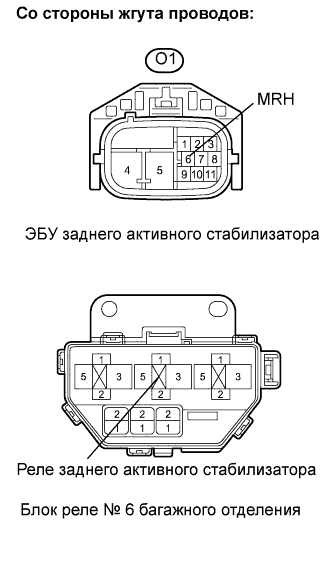

  1. Отсоедините разъем O1 ЭБУ заднего активного стабилизатора.

  1. Извлеките реле заднего активного стабилизатора из блока реле № 6 багажного отделения.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    O1- 6 (MRH) - контакт 1 реле заднего активного стабилизатора в блоке реле
    		Менее 1 Ом
    O1-6 (MRH) или контакт 1 реле заднего активного стабилизатора в блоке реле - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


8.ПРОВЕРЬТЕ РАБОТУ ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА

  1. Выключите зажигание.

  1. Замените ЭБУ заднего активного стабилизатора на ЭБУ переднего активного стабилизатора.

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Сбросьте код DTC (см. стр. Нажмите здесь).

  1. Проверьте наличие кода DTC.

    Результат
    Результат
    		Следующий шаг
    Выводится DTC C1908/12, C1909/12, C190A/12, C190B/12, C190E/12, C190F/12, C1910/12, C1912/12 или C1921/12
    		А
    DTC не выводится
    		B


NG
ПРОВЕРЬТЕ НАЛИЧИЕ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ
А

ЗАМЕНИТЕ ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА
