Dtc C1929/31 Не Завершена Инициализация Для Переднего Датчика Магнитного Полюса

Подвеска И Оси. Lexus GS450h GWS191
Управление Подвеской. Lexus GS450h GWS191

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА

ПРОВЕРЬТЕ DTC

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА – ПРИВОД ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА)

ПРОВЕРЬТЕ РАБОТУ ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА

DTC C1929/31 Не завершена инициализация для переднего датчика магнитного полюса

DTC C192A/31 Диаграмма направленности переднего датчика магнитного полюса

DTC C192B/31 Реле регистрации короткого замыкания переднего привода

DTC C192C/31 Защита от перегрузки переднего привода

DTC C192E/31 Угол храпового механизма переднего привода

DTC C1950 Не достигнут заданный угол переднего стабилизатора (DTC режима активной диагностики)


ОПИСАНИЕ

Привод переднего активного стабилизатора состоит из датчика угла поворота, реле, электродвигателя и других деталей. Когда возникает неисправность, относящаяся к датчику угла поворота, ЭБУ переднего активного стабилизатора или функционированию привода переднего активного стабилизатора, выводятся перечисленные ниже коды DTC. DTC C1950 выводится в режиме активной диагностики.

№ DTC
Условие обнаружения DTC
Неисправный участок
C1929/31
Неисправность датчика угла поворота (обнаруженная во время первоначальной проверки)
  1. Привод переднего активного стабилизатора
  2. ЭБУ переднего активного стабилизатора
  3. Жгут проводов
C192A/31
Неисправность датчика угла поворота (нарушение диаграммы направленности магнитного полюса)
C192B/31
Неисправность, связанная с функционированием привода
C192C/31
Неисправность привода (прекращение работы)
C192E/31
Неисправность привода (неработоспособность)
C1950
Неверный угол поворота влево/вправо привода переднего активного стабилизатора (DTC режима активной диагностики)

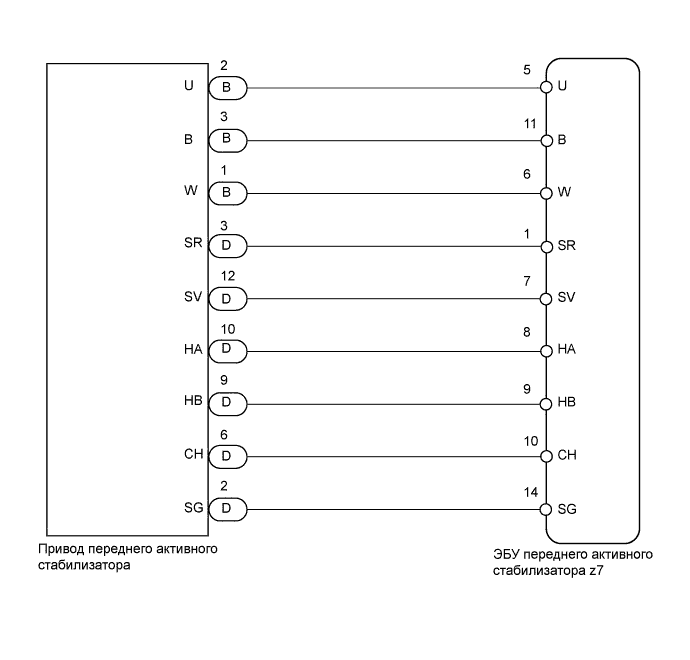

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1929/31 Не Завершена Инициализация Для Переднего Датчика Магнитного Полюса


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА

  1. Выключите зажигание.

  1. Проверьте состояние контактов разъема.

    OK:
    Разъем и контакты не деформированы и не повреждены. Контакты не ослаблены и не окислены.


OK
Перейдите к шагу 3
NG


2.ПРОВЕРЬТЕ DTC

  1. Отремонтируйте разъем или контакт.

  1. Проверьте наличие кода DTC (см. стр. Нажмите здесь).

    Результат
    Результат
    		Следующий шаг
    DTC выводится
    		А
    DTC не выводится
    		B


B
КОНЕЦ
А


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА – ПРИВОД ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА)

Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1929/31 Не Завершена Инициализация Для Переднего Датчика Магнитного Полюса

  1. Выключите зажигание.

  1. Отсоедините разъем z7 ЭБУ переднего активного стабилизатора.

  1. Отсоедините разъем D привода переднего активного стабилизатора (датчика угла поворота).

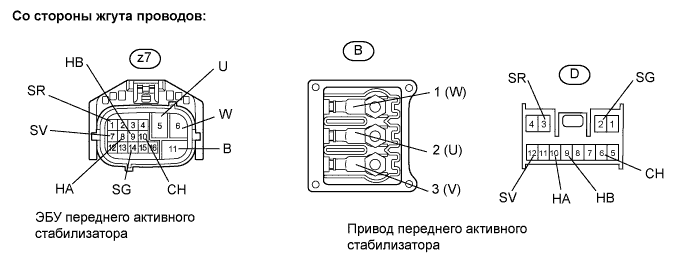

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    z7-5 (U) - B-2 (U)
    		Менее 1 Ом
    z7-5 (U) - масса
    		10 кОм или более
    z7-11 (V) - B-3 (V)
    		Менее 1 Ом
    z7-11 (V) - масса
    		10 кОм или более
    z7-6 (W) - B-1 (W)
    		Менее 1 Ом
    z7-6 (W) - масса
    		10 кОм или более
    z7-1 (SR) - D-3 (SR)
    		Менее 1 Ом
    z7-1 (SR) - масса
    		10 кОм или более
    z7-7 (SV) - D-12 (SV)
    		Менее 1 Ом
    z7-7 (SV) - масса
    		10 кОм или более
    z7-8 (HA) - D-10 (HA)
    		Менее 1 Ом
    z7-8 (HA) - масса
    		10 кОм или более
    z7-9 (HB) - D-9 (HB)
    		Менее 1 Ом
    z7-9 (HB) - масса
    		10 кОм или более
    z7-10 (HC) - D-6 (HC)
    		Менее 1 Ом
    z7-10 (HC - масса
    		10 кОм или более
    z7-14 (SG) - D-2 (SG)
    		Менее 1 Ом
    z7-14 (SG) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ РАБОТУ ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА

  1. Выключите зажигание.

  1. Замените ЭБУ переднего активного стабилизатора на ЭБУ заднего активного стабилизатора.

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Сбросьте код DTC (см. стр. Нажмите здесь).

  1. Проверьте наличие кода DTC.

    Результат
    Результат
    		Следующий шаг
    Выводится DTC C1929/31, C192A/31, C192B/31, C192C/31 или C192E/31
    		А
    Выводится DTC C1901/11, C1902/11, C1903/11, C1904/11 или C1906/11
    		B


А
ЗАМЕНИТЕ ПРИВОД ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА
B

ЗАМЕНИТЕ ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА
