DTC C193D/44 Сбой передачи данных по локальной шине CAN ЭБУ переднего активного стабилизатора


ОПИСАНИЕ

ЭБУ переднего активного стабилизатора и ЭБУ заднего активного стабилизатора обмениваются данными через шину CAN (локальную шину CAN). Если в системе передачи данных CAN (локальной шине CAN) возникает неисправность, сохраняется DTC C193D/44.

№ DTC
Условие обнаружения DTC
Неисправный участок
193D/44
Неисправность в системе передачи данных CAN (локальной шине CAN)
  1. Датчик тока аккумуляторной батареи активного стабилизатора
  2. ЭБУ переднего активного стабилизатора
  3. Жгут проводов

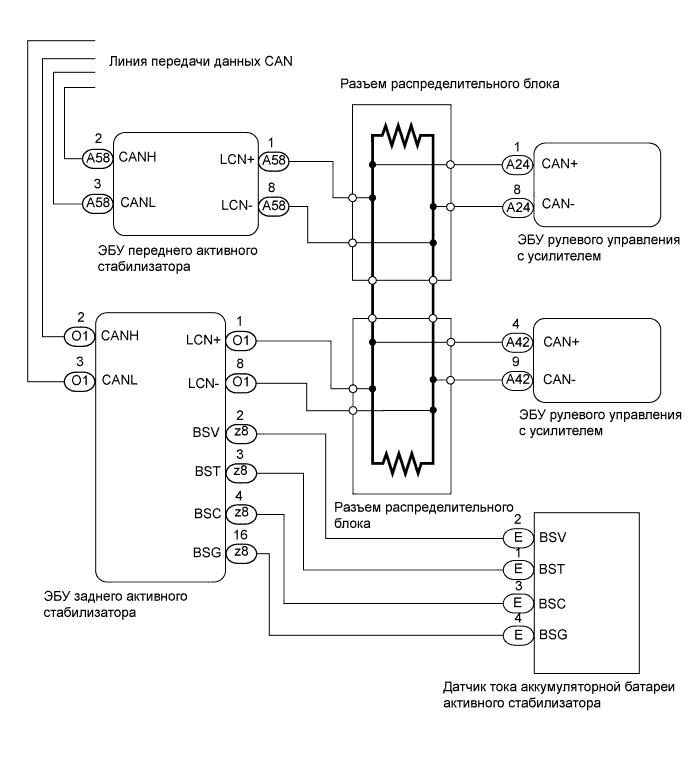

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C193D/44 Сбой Передачи Данных По Локальной Шине Can Эбу Переднего Активного Стабилизатора


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ДАТЧИК ТОКА АККУМУЛЯТОРНОЙ БАТАРЕИ АКТИВНОГО СТАБИЛИЗАТОРА
Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C193D/44 Сбой Передачи Данных По Локальной Шине Can Эбу Переднего Активного Стабилизатора

  1. Выключите зажигание.

  1. Отсоедините разъем E датчика тока аккумуляторной батареи активного стабилизатора.

  1. Измерьте сопротивление датчика тока.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    2 (BSV) - 4 (BSG)
    		3-10 кОм
    2 (BSV) - 3 (BSC)
    		Менее 0,5 кОм
    3 (BSC) - 4 (BSG)
    		3-10 кОм
    1 (BST) - 4 (BSG)
    		1,5-2,5 кОм


NG
ЗАМЕНИТЕ ДАТЧИК ТОКА АККУМУЛЯТОРНОЙ БАТАРЕИ АКТИВНОГО СТАБИЛИЗАТОРА
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА – ДАТЧИК ТОКА АККУМУЛЯТОРНОЙ БАТАРЕИ АКТИВНОГО СТАБИЛИЗАТОРА)
Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C193D/44 Сбой Передачи Данных По Локальной Шине Can Эбу Переднего Активного Стабилизатора

  1. Отсоедините разъем z8 ЭБУ заднего активного стабилизатора.

  1. Отсоедините разъем E датчика тока аккумуляторной батареи активного стабилизатора.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    z8-4 (BSC) - E-3 (BSC)
    		Менее 1 Ом
    z8-4 (BSC) или E-3 (BSC) - масса
    		10 кОм или более
    z8-2 (BSV) - E-2 (BSV)
    		Менее 1 Ом
    z8-2 (BSV) или E-2 (BSV) - масса
    		10 кОм или более
    z8-16 (BSG) - E-4 (BSG)
    		Менее 1 Ом
    z8-16 (BSG) или E-4 (BSG) - масса
    		10 кОм или более
    z8-3 (BST) - E-1 (BST)
    		Менее 1 Ом
    z8-3 (BST) или E-1 (BST) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛИНИЯ ПЕРЕДАЧИ ДАННЫХ CAN)
Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C193D/44 Сбой Передачи Данных По Локальной Шине Can Эбу Переднего Активного Стабилизатора

  1. Отсоедините разъем A58 ЭБУ переднего активного стабилизатора.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A58-1 (LCN+) - A58-8 (LCN-)
    		54-69 Ом
    A58-2 (CANH) - A58-3 (CANL)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛИНИЯ ПЕРЕДАЧИ ДАННЫХ CAN)
Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C193D/44 Сбой Передачи Данных По Локальной Шине Can Эбу Переднего Активного Стабилизатора

  1. Отсоедините разъем O1 ЭБУ заднего активного стабилизатора.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    O1-1 (LCN+) - O1-8 (LCN-)
    		54-69 Ом
    O1-2 (CANH) - O1-3 (CANL)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛИНИЯ ПЕРЕДАЧИ ДАННЫХ CAN)
Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C193D/44 Сбой Передачи Данных По Локальной Шине Can Эбу Переднего Активного Стабилизатора

  1. Отсоедините разъем A24 ЭБУ рулевого управления с усилителем.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A24-1 (CAN+) - A24-8 (CAN-)
    		54-69 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛИНИЯ ПЕРЕДАЧИ ДАННЫХ CAN)
Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C193D/44 Сбой Передачи Данных По Локальной Шине Can Эбу Переднего Активного Стабилизатора

  1. Отсоедините разъем A42 ЭБУ рулевого управления.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A42-4 (CAN+) - A42-9 (CAN-)
    		54-69 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


7.ПРОВЕРЬТЕ РАБОТУ ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА

  1. Выключите зажигание.

  1. Замените ЭБУ переднего активного стабилизатора на ЭБУ заднего активного стабилизатора.

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Сбросьте код DTC (см. стр. Нажмите здесь).

  1. Проверьте наличие кода DTC.

    Результат
    Результат
    		Следующий шаг
    DTC C1916/24 выводится
    		А
    DTC не выводится
    		B


А
ПРОВЕРЬТЕ НАЛИЧИЕ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ
B

ЗАМЕНИТЕ ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА
