DTC C1907/12 Неисправность переднего и заднего ЭБУ


ОПИСАНИЕ

ЭБУ переднего активного стабилизатора и ЭБУ переднего заднего стабилизатора используют шину CAN для выполнения совместной проверки системы. Если в жгуте проводов или ЭБУ переднего активного стабилизатора возникает неисправность, сохраняется DTC C1907/12.

№ DTC
Условие обнаружения DTC
Неисправный участок
C1907/12
Неисправность в ЭБУ переднего активного стабилизатора
  1. ЭБУ переднего активного стабилизатора
  2. Жгут проводов

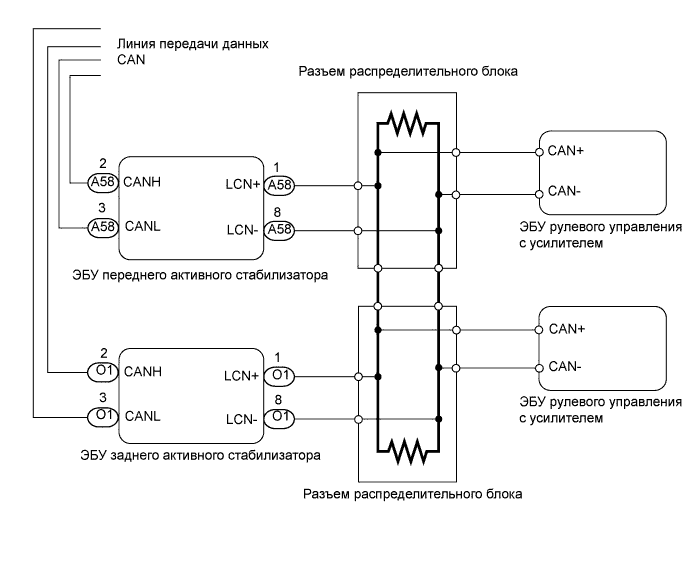

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1907/12 Неисправность Переднего И Заднего Эбу


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛИНИЯ ПЕРЕДАЧИ ДАННЫХ CAN)
Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1907/12 Неисправность Переднего И Заднего Эбу

  1. Отсоедините разъем A58 ЭБУ переднего активного стабилизатора.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    A58-1 (LCN+) - A58-8 (LCN-)
    		54-69 Ом
    A58-2 (CANH) - A58-3 (CANL)
    		54-69 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЛИНИЯ ПЕРЕДАЧИ ДАННЫХ CAN)
Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1907/12 Неисправность Переднего И Заднего Эбу

  1. Отсоедините разъем O1 ЭБУ заднего активного стабилизатора.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    O1-1 (LCN+) - O1-8 (LCN-)
    		54-69 Ом
    O1-2 (CANH) - O1-3 (CANL)
    		54-69 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ РАБОТУ ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА

  1. Выключите зажигание.

  1. Замените ЭБУ переднего активного стабилизатора на ЭБУ заднего активного стабилизатора.

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Сбросьте код DTC (см. стр. Нажмите здесь).

  1. Проверьте наличие кода DTC.

    Результат
    Результат
    		Следующий шаг
    DTC не выводится
    		А
    Выводится DTC C192F/32
    		B


А
ПРОВЕРЬТЕ НАЛИЧИЕ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ
B

ЗАМЕНИТЕ ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА
