DTC C1901/11 Не завершена инициализация для заднего датчика магнитного полюса

DTC C1902/11 Диаграмма направленности заднего датчика магнитного полюса

DTC C1903/11 Реле регистрации короткого замыкания заднего привода

DTC C1904/11 Защита от перегрузки заднего привода

DTC C1906/11 Угол храпового механизма заднего привода

DTC C1951 Не достигнут заданный угол заднего стабилизатора (DTC режима активной диагностики)


ОПИСАНИЕ

Привод заднего активного стабилизатора состоит из датчика угла поворота, реле, электродвигателя и других деталей. Когда возникает неисправность, относящаяся к датчику угла поворота, ЭБУ заднего активного стабилизатора или функционированию привода заднего активного стабилизатора, выводятся перечисленные ниже коды DTC. DTC C1951 выводится в режиме активной диагностики.

№ DTC
Условие обнаружения DTC
Неисправный участок
C1901/11
Неисправность датчика угла поворота (обнаруженная во время первоначальной проверки)
  1. Привод заднего активного стабилизатора
  2. ЭБУ заднего активного стабилизатора
  3. Жгут проводов
C1902/11
Неисправность датчика угла поворота (нарушение диаграммы направленности магнитного полюса)
C1903/11
Неисправность, связанная с функционированием привода
C1904/11
Неисправность привода (прекращение работы)
C1906/11
Неисправность привода (неработоспособность)
C1951
Неверный угол поворота влево/вправо привода заднего активного стабилизатора (DTC режима активной диагностики)

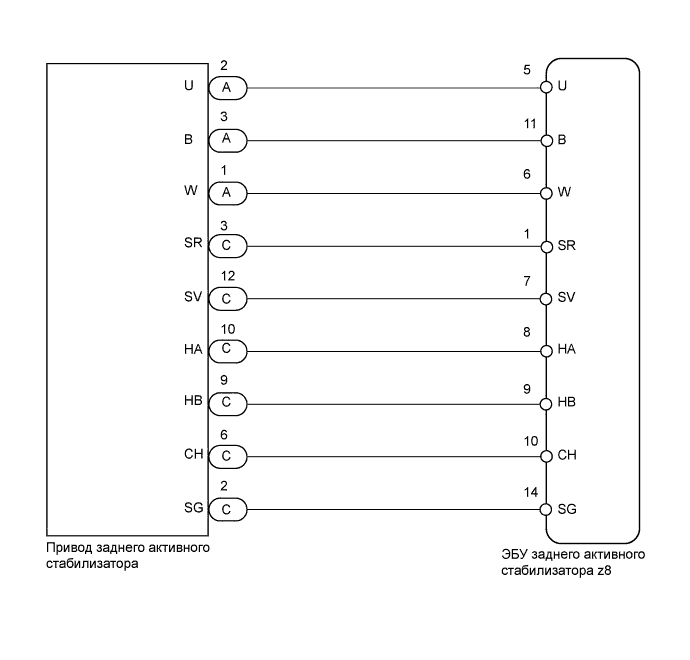

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1901/11 Не Завершена Инициализация Для Заднего Датчика Магнитного Полюса


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА

  1. Выключите зажигание.

  1. Проверьте состояние контактов разъема.

    OK:
    Разъем и контакты не деформированы и не повреждены. Контакты не ослаблены и не окислены.


OK
Перейдите к шагу 3
NG


2.ПРОВЕРЬТЕ DTC

  1. Отремонтируйте разъем или контакт.

  1. Проверьте наличие кода DTC (см. стр. Нажмите здесь).

    Результат
    Результат
    		Следующий шаг
    DTC выводится
    		А
    DTC не выводится
    		B


B
КОНЕЦ
А


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА – ПРИВОД ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА)

Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска. Dtc C1901/11 Не Завершена Инициализация Для Заднего Датчика Магнитного Полюса

  1. Выключите зажигание.

  1. Отсоедините разъем z8 ЭБУ заднего активного стабилизатора.

  1. Отсоедините разъем C привода заднего активного стабилизатора (датчика угла поворота).

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    z8-5 (U) - A-2 (U)
    		Менее 1 Ом
    z8-5 (U) - масса
    		10 кОм или более
    z8-11 (V) - A-3 (V)
    		Менее 1 Ом
    z8-11 (V) - масса
    		10 кОм или более
    z8-6 (W) - A-1 (W)
    		Менее 1 Ом
    z8-6 (W) - масса
    		10 кОм или более
    z8-1 (SR) - C-3 (SR)
    		Менее 1 Ом
    z8-1 (SR) - масса
    		10 кОм или более
    z8-7 (SV) - C-12 (SV)
    		Менее 1 Ом
    z8-7 (SV) - масса
    		10 кОм или более
    z8-8 (HA) - C-10 (HA)
    		Менее 1 Ом
    z8-8 (HA) - масса
    		10 кОм или более
    z8-9 (HB) - C-9 (HB)
    		Менее 1 Ом
    z8-9 (HB) - масса
    		10 кОм или более
    z8-10 (HC) - C-6 (HC)
    		Менее 1 Ом
    z8-10 (HC) - масса
    		10 кОм или более
    z8-14 (SG) - C-2 (SG)
    		Менее 1 Ом
    z8-14 (SG) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ РАБОТУ ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА

  1. Замените ЭБУ заднего активного стабилизатора на ЭБУ переднего активного стабилизатора.

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Сбросьте код DTC (см. стр. Нажмите здесь).

  1. Проверьте наличие кода DTC.

    Результат
    Результат
    		Следующий шаг
    Выводится DTC C1929/31, C192A/31, C192B/31, C192C/31 или C192E/31
    		А
    Выводится DTC C1901/11, C1902/11, C1903/11, C1904/11 или C1906/11
    		B


А
ЗАМЕНИТЕ ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА
B

ЗАМЕНИТЕ ПРИВОД ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА
