Система Дистанционного Управления Замками Дверей Отсутствует Обратная Связь

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

ПРОВЕРЬТЕ УКАЗАТЕЛИ ПОВОРОТА

ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (УКАЗАТЕЛЬ ПОВОРОТА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА - РЕЛЕ ПРОБЛЕСКОВОГО РЕЖИМА УКАЗАТЕЛЕЙ ПОВОРОТА)

ВЫПОЛНИТЕ ПРОВЕРКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЗУММЕР СИСТЕМЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЗУММЕР СИСТЕМЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ - ПРАВЫЙ ГЛАВНЫЙ ЭБУ КУЗОВА И МАССА)

ПРОВЕРЬТЕ РАБОТУ ЗУММЕРА СИСТЕМЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

ОПИСАНИЕ

УКАЗАНИЕ:

Функция обратной связи зуммера при блокировке и разблокировке дверей не предусмотрена в моделях для Китая и стран Европы.

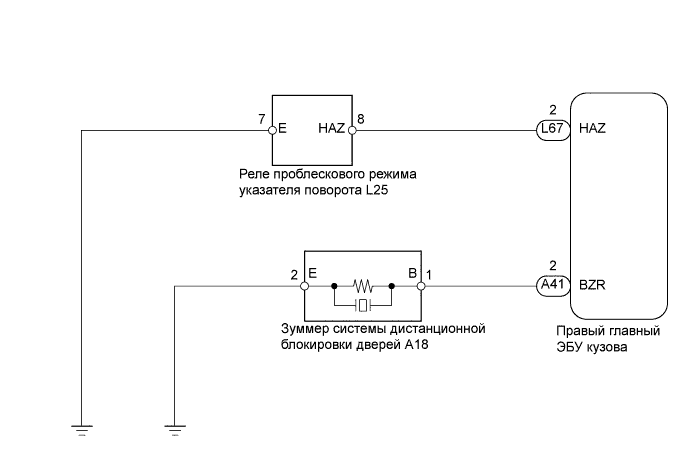

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Убедитесь, что функции передатчика системы дистанционного управления замками дверей работают должным образом (см. стр. Нажмите здесь).



   Результат:

   Результат	Следующий шаг
   Функции системы дистанционного управления замками дверей работают нормально, но отсутствуют сигналы обратной связи от указателей поворота	А
   Функции системы дистанционного управления замками дверей работают нормально, но отсутствуют сигналы обратной связи от зуммера системы дистанционного управления замками дверей	B
   Функции системы дистанционного управления замками дверей не работают	C

1. Убедитесь, что указатели поворота непрерывно мигают при нажатии выключателя аварийной сигнализации.


   OK:

   Указатели поворота непрерывно мигают.


1. Выберите режим ACTIVE TEST, с помощью портативного диагностического прибора подайте команду управления и убедитесь,что указатели поворота мигают.



   Правый главный ЭБУ кузова:

   Параметр / Устройство	Описание проверки	Замечание по диагностике
   Hazard	Реле проблескового режима указателей поворота ON (ВКЛ) / OFF (ВЫКЛ)	-

   OK:

   Указатели поворота мигают.


1. Отсоедините разъем L67 ЭБУ.


2. Отсоедините разъем L25 реле.

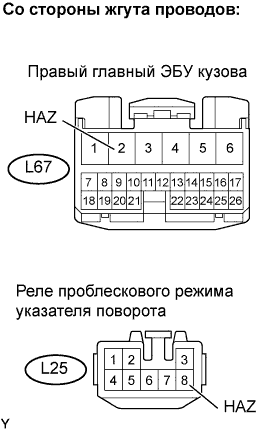

3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   L67-2 (HAZ) - L25-8 (HAZ)	Менее 1 Ом
   L25-7 (E) - масса
   L67-2 (HAZ) или L25-8 (HAZ) - масса	10 кОм или более

1. Выберите режим ACTIVE TEST, с помощью портативного диагностического прибора подайте команду управления и убедитесь, что зуммер системы дистанционного управления замками дверей звучит.



   Правый главный ЭБУ кузова:

   Параметр / Устройство	Описание проверки	Замечание по диагностике
   Buzz Resp Sound	Зуммер системы дистанционного управления замками дверей ON (ВКЛ) / OFF (ВЫКЛ)	-

   OK:

   Зуммер системы дистанционного управления замками дверей звучит, а затем перестает звучать.


1. Отсоедините разъем А18 зуммера.


2. Отсоедините разъем A41 ЭБУ.

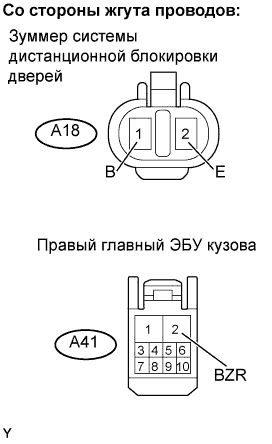

3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   A18-1 (B) - A41-2 (BZR)	Менее 1 Ом
   A18-2 (E) - масса
   A18-1 (B) или A41-2 (BZR) - масса	10 кОм или более

1. Временно замените зуммер системы дистанционного управления замками дверей новым или исправным.


2. Убедитесь, что зуммер системы дистанционного управления замками дверей звучит при нажатии выключателей передатчика LOCK (ЗАБЛОКИР) / UNLOCK (РАЗБЛОКИР).


   OK:

   Зуммер системы дистанционного управления замками дверей звучит.
