Подвеска С Активными Стабилизаторами Контакты Эбу

Подвеска И Оси. Lexus GS450h GWS191
  1. ПРОВЕРЬТЕ ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА

  1. ПРОВЕРЬТЕ ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА

  1. ПРОВЕРЬТЕ ПРЕОБРАЗОВАТЕЛЬ АКТИВНОГО СТАБИЛИЗАТОРА

Подвеска С Активными Стабилизаторами -- Контакты Эбу

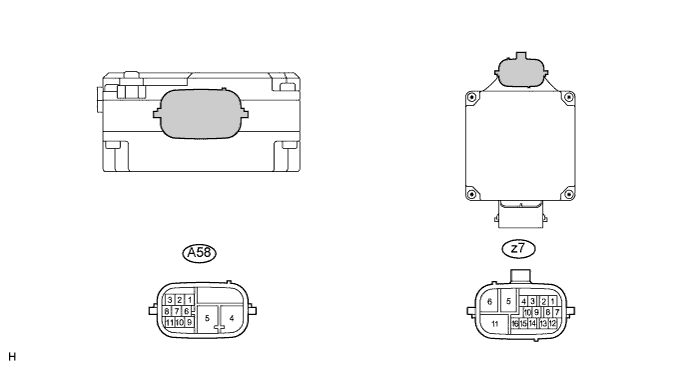

ПРОВЕРЬТЕ ЭБУ ПЕРЕДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА

Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска.Подвеска С Активными Стабилизаторами  Контакты Эбу

УКАЗАНИЕ:
Когда разъем подсоединен к ЭБУ переднего активного стабилизатора, напряжение не может быть измерено, поскольку разъем является водонепроницаемым.

Обозначения (номера контактов)
Цвет проводки
Описание контактов
LCN+ (A58-1)
W
Линия передачи данных высокого уровня шины CAN
CANH (A58-2)
W
Линия передачи данных высокого уровня шины CAN
CANL (A58-3)
B
Линия передачи данных низкого уровня шины CAN
PIG (A58-4)
O
Источник питания
PGND (A58-5)
B
Заземление источника питания
LCN- (A58-8)
B
Линия передачи данных низкого уровня шины CAN
IG (A58-9)
G
Источник питания IG
SIL (A58-10)
BR
Сигнал диагностики
MRL (A58-11)
Y
Сигнал управления реле питания
SR (z7-1)
Y
Реле короткого замыкания электродвигателя
U (z7-5)
R
Выход фазы U электродвигателя
W (z7-6)
W
Выход фазы W электродвигателя
SV (z7-7)
R
Питание датчика угла поворота
HA (z7-8)
L
Входной сигнал фазы A (датчика угла поворота)
HB (z7-9)
W
Входной сигнал фазы B (датчика угла поворота)
HC (z7-10)
G
Входной сигнал фазы C (датчика угла поворота)
V (z7-11)
B
Выход фазы V электродвигателя
SG (z7-14)
B
Заземление цепи питания датчика угла поворота

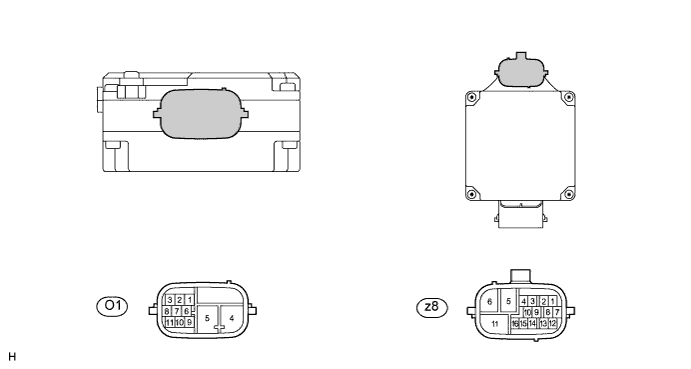

ПРОВЕРЬТЕ ЭБУ ЗАДНЕГО АКТИВНОГО СТАБИЛИЗАТОРА

Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска.Подвеска С Активными Стабилизаторами  Контакты Эбу

УКАЗАНИЕ:
Когда разъем подсоединен к ЭБУ заднего активного стабилизатора, напряжение не может быть измерено, поскольку разъем является водонепроницаемым.

Обозначения (номера контактов)
Цвет проводки
Описание контактов
LCN+ (O1-1)
W
Линия передачи данных высокого уровня шины CAN
CANH (O1-2)
W
Линия передачи данных высокого уровня шины CAN
CANL (O1-3)
B
Линия передачи данных низкого уровня шины CAN
PIG (O1-4)
O
Источник питания
PGND (O1-5)
W
Заземление источника питания
MRH (O1-6)
R
Сигнал управления реле питания H
BT+ (O1-7)
GR
Управление преобразователем постоянного напряжения
LCN- (O1-8)
B
Линия передачи данных низкого уровня шины CAN
IG (O1-9)
L
Источник питания IG
DDON (O1-10)
BR
Включение преобразователя постоянного тока
MRL (O1-11)
G
Сигнал управления реле питания H
SR (z8-1)
Y
Реле короткого замыкания электродвигателя
BSV (z8-2)
B - L
Питание датчика аккумуляторной батареи
BST (z8-3)
Y - G
Температура датчика аккумуляторной батареи
BSC (z8-4)
L - Y
Ток датчика аккумуляторной батареи
U (z8-5)
R
Выход фазы U электродвигателя
W (z8-6)
W
Выход фазы W электродвигателя
SV (z8-7)
R
Питание датчика угла поворота
HA (z8-8)
L
Входной сигнал фазы A (датчика угла поворота)
HB (z8-9)
W
Входной сигнал фазы B (датчика угла поворота)
HC (z8-10)
G
Входной сигнал фазы C (датчика угла поворота)
V (z8-11)
B
Выход фазы V электродвигателя
SG (z8-14)
B
Заземление цепи питания датчика угла поворота
BSG (z8-16)
R - W
Масса датчика аккумуляторной батареи

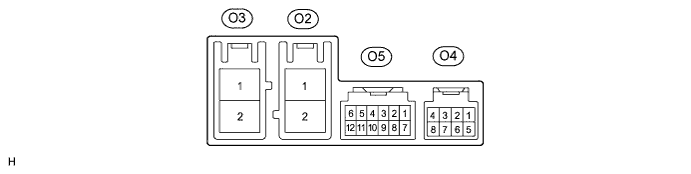

ПРОВЕРЬТЕ ПРЕОБРАЗОВАТЕЛЬ АКТИВНОГО СТАБИЛИЗАТОРА

Lexus GS450h GWS191.Управление Подвеской.Регулируемая Адаптивная Подвеска.Подвеска С Активными Стабилизаторами  Контакты Эбу


Обозначения (номера контактов)
Цвет проводки
Описание контактов
DDPB (O3-1)
L
Вход питания аккумуляторной батареи
DDLI (O3-2)
R
Выход питания аккумуляторной батареи
DDGN (O2-2)
W-B
Масса
IGCT (O5-7)
В
Запуск внутренних схем питания
ILIM (O5-9)
W-B
Регулирование тока
DDIR (O5-11)
W-B
Управление полярностью напряжения
BT+ (O4-5)
GR
+ регулятора напряжения
DDON (O4-7)
BR
Запуск-выключение
BT- (O4-8)
G
- регулятора напряжения
  1. Отсоедините разъемы O2, O3 и O5 преобразователя активного стабилизатора.

  2. Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.

    Обозначения (номера контактов)
    Цвет проводки
    Режим
    Заданные условия
    DDPB (O3-1) - масса
    L - масса
    Всегда
    10-14 В
    DDLI (O3-2) - масса
    R - масса
    Всегда
    10-14 В
    IGCT (O5-7) - масса
    V - масса
    Зажигание выключено
    Менее 1 В
    IGCT (O5-7) - масса
    V - масса
    Зажигание включено (IG)
    10-14 В
    DDGN (O2-2) - масса
    W-B - масса
    Всегда
    Менее 1 Ом
    ILIN (O5-9) - масса
    W-B - масса
    Всегда
    Менее 1 Ом
    DDIR (O5-11) - масса
    W-B - масса
    Всегда
    Менее 1 Ом
    Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
