Система Навигации Ошибка Обмена Данными С Эбу Телекамеры

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ОПРЕДЕЛИТЕ УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ

ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ УСТРОЙСТВА, СООТВЕТСТВУЮЩЕГО ВСПОМОГАТЕЛЬНОМУ КОДУ

ПРОВЕРЬТЕ РАДИОПРИЕМНИК С СИСТЕМОЙ НАВИГАЦИИ В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ТЕЛЕКАМЕРЫ - УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ)

ЗАМЕНИТЕ УСТРОЙСТВО, СООТВЕТСТВУЮЩЕЕ ВСПОМОГАТЕЛЬНОМУ КОДУ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Войдите в режим диагностики.


2. Для входа в режим "LAN Monitor" (проверка ЛВС) нажмите кнопку "LAN Mon".

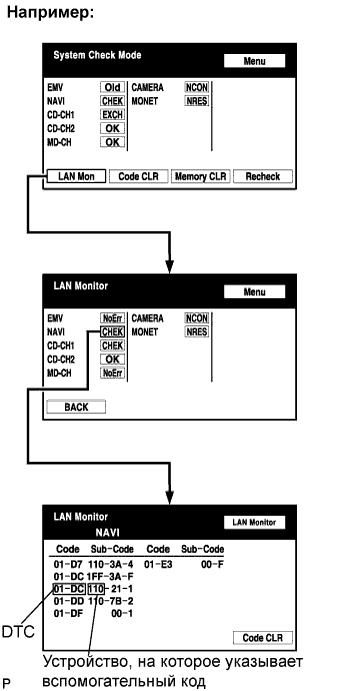

3. Идентифицируйте устройство по вспомогательному коду.


   УКАЗАНИЕ:

   1. В примере, показанном на рисунке, устройством, соответствующим вспомогательному коду, является устройство "110 (многофункциональный дисплей)".

   2. Вспомогательный код указывается посредством его физического адреса.

   3. Перечень устройств приведен в разделе "ПОДРОБНОЕ ОПИСАНИЕ ОКНА ДИАГНОСТИКИ" (см. стр. Нажмите здесь).


1. Проверьте цепь питания устройства, соответствующего вспомогательному коду.
   Если цепь питания функционирует нормально, перейдите к следующему шагу.



   Таблица устройств

   Устройство	Следующий шаг
   Многофункциональный дисплей (110)	Цепь питания многофункционального дисплея (см. стр. Нажмите здесь)
   Радиоприемник (190)	Цепь питания радиоприемника (см. стр. Нажмите здесь)
   ЭБУ сетевого шлюза (1C6)	Цепь питания ЭБУ сетевого шлюза (см. стр. Нажмите здесь)
   ЭБУ системы навигации (178)	Цепь питания ЭБУ системы навигации (см. стр. Нажмите здесь)
   Компонентный стереоусилитель (440)	Цепь питания компонентного стереоусилителя (см. стр. Нажмите здесь)

1. Отсоедините разъемы L53, L54 и L56 радиоприемника.


2. Измерьте сопротивление радиоприемника.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   L53-9 (TXM+) - L53-10 (TXM-)	60-80 Ом
   L54-5 (ATX+) - L54-15 (ATX-)	60-80 Ом
   L56-9 (TX+) - L56-10 (TX-)	60-80 Ом

УКАЗАНИЕ:

1. Начинайте проверку с цепи, находящейся вблизи устройства, указанного посредством вспомогательного кода.

2. Подробное описание разъемов приведено в разделе "КОНТАКТЫ ЭБУ" (см. стр. Нажмите здесь).


1. Используя приведенную ниже схему соединений AVC-LAN, проверьте цепь AVC-LAN между ЭБУ телекамеры и устройством, указываемым посредством вспомогательного кода.


   1. Отсоедините все разъемы между ЭБУ телекамеры и устройством, указываемым посредством вспомогательного кода.






   2. Проверьте, нет ли обрыва или короткого замыкания в цепи AVC-LAN между ЭБУ телекамеры и устройством, указываемым посредством вспомогательного кода.


      OK:

      Не должно наблюдаться обрыва или короткого замыкания цепи.







1. Замените устройство, соответствующее вспомогательному коду, и проверьте, проявляется ли неисправность повторно.


   OK:

   Исчезновение указанной неисправности.
