DTC P2797-895 Качество управления вспомогательным насосом подачи трансмиссионной жидкости |
ОПИСАНИЕ
См. описание цепи для DTC P2797-865 (стр. Нажмите здесь).№ DTC
| Код INF
| Условие обнаружения DTC
| Неисправный участок
|
P2797
| 895
| Напряжение питания +B мало, тогда как напряжение ЭБУ гибридной системы – в норме.
| - Контроллер электродвигателя масляного насоса
- Реле OIL PMP
- ЭБУ гибридной системы
- Жгут проводов или разъем
|

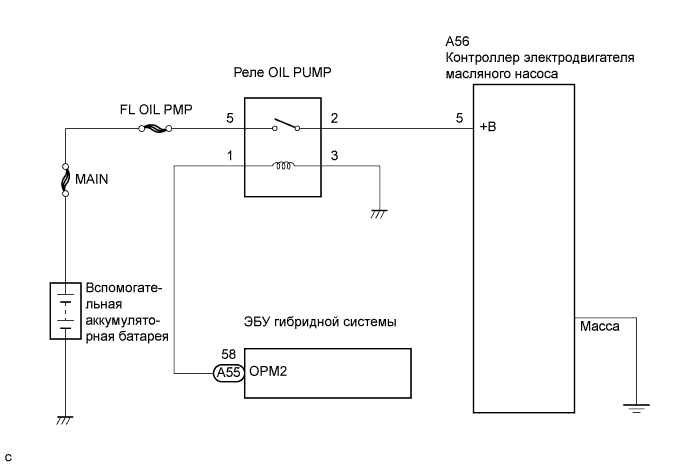

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРЕДОСТЕРЕЖЕНИЕ:
- Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.
- После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. Подождав положенное время, проверьте напряжение в контрольной точке преобразователя-инвертора. Перед началом работ напряжение должно составлять 0 В.
- УКАЗАНИЕ:
- Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.
1.ПРОВЕРЬТЕ КОНТРОЛЛЕР ЭЛЕКТРОДВИГАТЕЛЯ МАСЛЯНОГО НАСОСА |
Выключите зажигание.
Отсоедините разъем A56 от контроллера электродвигателя масляного насоса.
Включите зажигание (IG).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Заданные условия
|
+B (A56-5) - масса
| 10-14 В
|
- ПРИМЕЧАНИЕ:
- Включение зажигания (IG) при отсоединенном разъеме контроллера электродвигателя масляного насоса приведет к сохранению других кодов DTC. После выполнения проверки сбросьте коды DTC.
2.ПРОВЕРЬТЕ ПЛАВКУЮ ВСТАВКУ (OIL PUMP) |
Убедитесь, что плавкая вставка (OIL PUMP) в блоке реле № 1 моторного отсека не имеет обрыва цепи.
- OK:
- В плавкой вставке нет обрыва.
3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ – БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА) |
Выключите зажигание.
Извлеките реле OIL PUMP из блока реле № 1 моторного отсека.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
Контакт 3 реле OIL PUMP блока реле № 1 моторного отсека - +B (A56-5)
| Менее 1 Ом
|
Контакт 3 реле OIL PUMP блока реле № 1 моторного отсека - масса
| 10 кОм или более
|
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
Контакт 2 реле OIL PUMP блока реле № 1 моторного отсека - масса
| Менее 1 Ом
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
4.ПРОВЕРЬТЕ РЕЛЕ (OIL PUMP) |
Извлеките реле OIL PUMP из блока реле № 1 моторного отсека.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
1 - 2
| 151-203 Ом
|
3 - 5
| 10 кОм или более
|
3 - 5
| Менее 1 Ом (при подаче напряжения аккумуляторной батареи на контакты 1 и 2)
|
5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА – МАССА) |
Выключите зажигание.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Заданные условия
|
Контакт 5 реле OIL PUMP блока реле № 1 моторного отсека - масса
| 10-14 В
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
6.ПРОВЕРЬТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ |
Включите зажигание (IG).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Заданные условия
|
Контакт 1 реле OIL PUMP блока реле № 1 моторного отсека - масса
| 10-14 В
|
7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ – БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА) |
Выключите зажигание.
Отсоедините разъем A55 от ЭБУ гибридной системы.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление (проверьте на обрыв):
Контакты для подключения диагностического прибора
| Заданные условия
|
OPM2 (A55-58) - контакт 1 реле OIL PUMP блока реле № 1 моторного отсека
| Менее 1 Ом
|
- Номинальное сопротивление (проверьте на короткое замыкание):
Контакты для подключения диагностического прибора
| Заданные условия
|
OPM2 (A55-58) или контакт 1 реле OIL PUMP блока реле № 1 моторного отсека - масса
| 10 кОм или более
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
8.ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ |
Проверьте, нет ли эпизодических неисправностей (см. стр. Нажмите здесь).
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НЕИСПРАВНЫЕ ДЕТАЛИ, УЗЛЫ И СИСТЕМЫ |
|
|
НЕТ |
|
|
|
ЗАМЕНИТЕ КОНТРОЛЛЕР ЭЛЕКТРОДВИГАТЕЛЯ МАСЛЯНОГО НАСОСА (Нажмите здесь) |
|
