Dtc P2798-858 Низкий Уровень Сигнала Во Вспомогательной Цепи Управления Насосом Подачи Трансмиссионной Жидкости

Гибридная Система. Lexus GS450h GWS191
Управление Гибридной Системой Автомобиля. Lexus GS450h GWS191

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ – КОНТРОЛЛЕР ЭЛЕКТРОДВИГАТЕЛЯ МАСЛЯНОГО НАСОСА)

ПРОВЕРЬТЕ КОНТРОЛЛЕР ЭЛЕКТРОДВИГАТЕЛЯ МАСЛЯНОГО НАСОСА

СБРОСЬТЕ DTC

СНОВА ПРОВЕРЬТЕ DTC (ГИБРИДНАЯ СИСТЕМА)

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

DTC P2798-858 Низкий уровень сигнала во вспомогательной цепи управления насосом подачи трансмиссионной жидкости


ОПИСАНИЕ

См. описание цепи для DTC P0297-865 (стр. Нажмите здесь).

№ DTC
Код INF
Условие обнаружения DTC
Неисправный участок
P2798
858
Короткое замыкание на GND в цепи OPST (сигнальной цепи состояния)
  1. ЭБУ гибридной системы
  2. Контроллер электродвигателя масляного насоса
  3. Жгут проводов или разъем

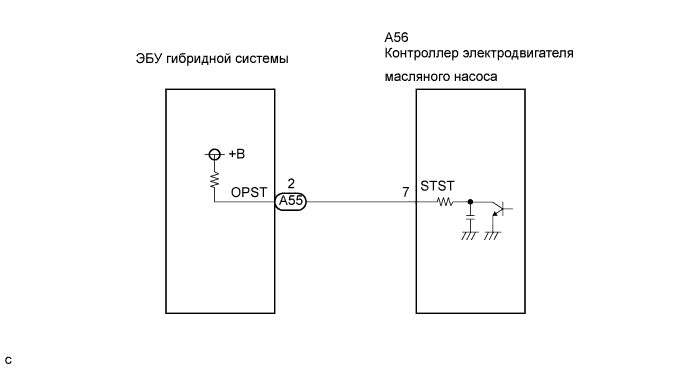

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой. Dtc P2798-858 Низкий Уровень Сигнала Во Вспомогательной Цепи Управления Насосом Подачи Трансмиссионной Жидкости


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРЕДОСТЕРЕЖЕНИЕ:
  1. Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.
  2. После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. Подождав положенное время, проверьте напряжение в контрольной точке преобразователя-инвертора. Перед началом работ напряжение должно составлять 0 В.
УКАЗАНИЕ:
Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.

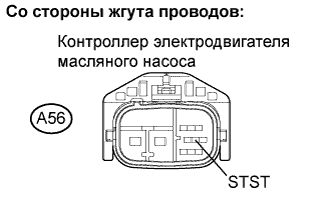

1.ПРОВЕРЬТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ


    Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой. Dtc P2798-858 Низкий Уровень Сигнала Во Вспомогательной Цепи Управления Насосом Подачи Трансмиссионной Жидкости

  1. Отсоедините разъем A56 от контроллера электродвигателя масляного насоса.

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    STST (A56-7) - масса
    		7-12 В
    ПРИМЕЧАНИЕ:
    Включение зажигания (IG) при отсоединенном разъеме контроллера электродвигателя масляного насоса приведет к сохранению других кодов DTC. После выполнения проверки сбросьте коды DTC.


OK
Перейдите к шагу 3
NG

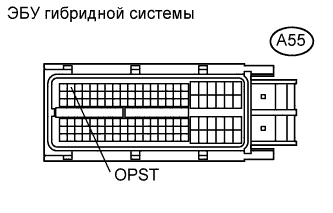

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ – КОНТРОЛЛЕР ЭЛЕКТРОДВИГАТЕЛЯ МАСЛЯНОГО НАСОСА)


    Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой. Dtc P2798-858 Низкий Уровень Сигнала Во Вспомогательной Цепи Управления Насосом Подачи Трансмиссионной Жидкости

  1. Выключите зажигание.

  1. Отсоедините разъем A55 от ЭБУ гибридной системы.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    OPST (A55-2) - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ (Нажмите здесь)

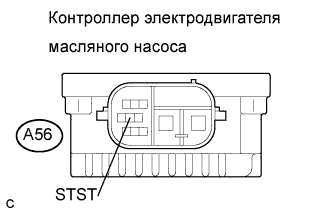

3.ПРОВЕРЬТЕ КОНТРОЛЛЕР ЭЛЕКТРОДВИГАТЕЛЯ МАСЛЯНОГО НАСОСА


    Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой. Dtc P2798-858 Низкий Уровень Сигнала Во Вспомогательной Цепи Управления Насосом Подачи Трансмиссионной Жидкости

  1. Выключите зажигание.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    STST (A56-7) - масса
    		10 кОм или более


NG
ЗАМЕНИТЕ КОНТРОЛЛЕР ЭЛЕКТРОДВИГАТЕЛЯ МАСЛЯНОГО НАСОСА (Нажмите здесь)
OK


4.СБРОСЬТЕ DTC

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Считайте и запишите коды DTC и данные фиксированного набора параметров.

  1. Выберите следующие элементы меню: Powertrain / Hybrid Control / DTC / Clear

  1. Сбросьте коды DTC.


ДАЛЕЕ


5.СНОВА ПРОВЕРЬТЕ DTC (ГИБРИДНАЯ СИСТЕМА)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Выберите следующие элементы меню: Powertrain / Hybrid Control / DTC.

  1. Считайте коды DTC.

    Результат:
    Выводится DTC P2798-858.


ДА
ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ (Нажмите здесь)
НЕТ


6.ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

  1. Проверьте, нет ли эпизодических неисправностей (см. стр. Нажмите здесь).



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ НЕИСПРАВНЫЕ ДЕТАЛИ, УЗЛЫ И СИСТЕМЫ
OK

ЗАМЕНИТЕ КОНТРОЛЛЕР ЭЛЕКТРОДВИГАТЕЛЯ МАСЛЯНОГО НАСОСА (Нажмите здесь)
