Блок Контроля Состояния Аккумуляторной Батареи Установка

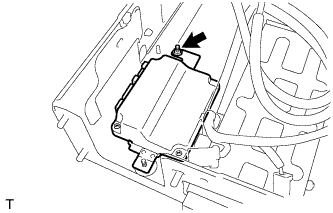

Установите блок контроля состояния аккумуляторной батареи на площадку аккумуляторной батареи и закрепите его гайкой.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

Установите высоковольтное реле в сборе и закрепите его 3 гайками.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

Подсоедините 7 разъемов и зажим к высоковольтному реле в сборе.

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

ПРИМЕЧАНИЕ:

1. Подсоедините провод, обмотанный красной лентой, к выводу высоковольтного реле, обозначенному маркировкой "+", а провод, не обмотанный красной лентой - к выводу высоковольтной аккумуляторной батареи, обозначенной маркировкой "-".

2. Убедитесь, что разъемы подсоединены надежно.


Установите панель площадки аккумуляторной батареи № 6 и закрепите ее 7 болтами.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

ПРИМЕЧАНИЕ:

Будьте осторожны, не роняйте болты во впускной патрубок контура воздушного охлаждения.

Установите площадку аккумуляторной батареи в сборе закрепите ее 2 болтами и 2 гайками.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

Подсоедините 3 разъема и 2 зажима.

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

Пропустите резьбовые шпильки площадки аккумуляторной батареи через отверстия A в кронштейне аккумуляторной батареи. Установите кронштейн аккумуляторной батареи, закрепив его 3 болтами.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

ПРИМЕЧАНИЕ:

Проследите, чтобы кронштейн подтянулся к площадке во время затягивания 3 болтов.

Установите контакт экрана аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

ПРИМЕЧАНИЕ:

При установке контакта экрана аккумуляторной батареи соблюдайте правильное направление.

Подсоедините 2 жгута электропроводки рамы (высоковольтный кабель) и закрепит его 2 гайками и зажимом.

Момент затяжки:

9,0 Н*м{92 кгс*см, 80 фунт-сила-дюймов}

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

ПРИМЕЧАНИЕ:

Совместите красные метки на жгутах электропроводки рамы и на высоковольтном реле в сборе и установите жгуты электропроводки рамы.

Установите на место крышку аккумуляторной батареи и нажмите кнопку блокировки .

Закрепите крышку аккумуляторной батареи 3 гайками.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

Подсоедините жгут электропроводки рамы (кабель AMD) и закрепите его гайкой и зажимом.

Момент затяжки:

9,0 Н*м{92 кгс*см, 80 фунт-сила-дюймов}

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

Подсоедините жгут электропроводки рамы (кабель положительного вывода аккумуляторной батареи) и закрепите его гайкой и 2 зажимами.

Момент затяжки:

5,4 Н*м{55 кгс*см, 48 фунт-сила-дюймов}

Установите выпускной канал высоковольтной аккумуляторной батареи № 3 и закрепите его 2 фиксаторами.

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

ПРИМЕЧАНИЕ:

1. Проверьте надежность зацепления захватов на воздухопроводе.

2. Убедитесь в надежности подключения высоковольтных контактов и разъемов.


Введите в зацепление 4 захвата, чтобы установить накладку обшивки.

Установите 3 фиксатора.

Введите в зацепление крепления.

Установите канатный крюк.

Установите 2 канатных крюка в сборе и закрепите их 2 болтами.

Наденьте электроизолирующие перчатки и вставьте зажим сервисного размыкателя цепи в последовательности, показанной на рисунке.

Наклоните зажим сервисного размыкателя цепи на 90° и сдвиньте его влево до щелчка.

Установите крышку технологического отверстия аккумуляторной батареи.

ПРИМЕЧАНИЕ:

Проверьте надежность установки крышки технологического отверстия аккумуляторной батареи.

Установите левую крышку технологического отверстия аккумуляторной батареи и закрепите ее 2 фиксаторами.

Выполните инициализацию (см. стр. Нажмите здесь).

ПРИМЕЧАНИЕ:

Если в процессе работы кабель отсоединялся от отрицательного вывода аккумуляторной батареи, после его подсоединения требуется инициализировать отдельные системы.
