Насос Системы Охлаждения С Электродвигателем (Для Моделей С Правосторонним Рулевым Управлением) -- Снятие |
| 1. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА |
 |
Освободите 7 фиксаторов и снимите сальник впускного воздухопровода.
| 2. СНИМИТЕ ЛЕВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА |
 |
Освободите 4 фиксатора и снимите боковую крышку.
| 3. СНИМИТЕ ПРАВУЮ БОКОВУЮ КРЫШКУ МОТОРНОГО ОТСЕКА |
 |
Освободите 3 фиксатора и снимите боковую крышку.
| 4. СНИМИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ |
| 5. СНИМИТЕ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ № 2 |
| 6. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ (для инвертора) |
- ПРИМЕЧАНИЕ:
- Соберите слитую охлаждающую жидкость и измерьте ее объем, чтобы гарантировать добавление большего количества охлаждающей жидкости по сравнению с измеренным объемом.
Снимите пробку радиатора инвертора.
- ПРЕДОСТЕРЕЖЕНИЕ:
- При снятии пробки радиатора инвертора держитесь только за пробку. Если держаться за другие детали, пальцы могут быть зажаты между пробкой и выступающей частью заливного бачка.
Подсоедините шланг для удаления воздуха (для моделей с левосторонним рулевым управлением).
С помощью шестигранного ключа (6 мм) ослабьте прокачной штуцер, показанный на рисунке A, и подсоедините шланг.
- ПРИМЕЧАНИЕ:
- Вставьте один конец шланга в заливной бачок.
- При ослаблении прокачного штуцера обязательно удерживайте выпускной патрубок.
Снимите пробку, указанную на рисунке B, и подсоедините шланг.
- ПРИМЕЧАНИЕ:
- Вставьте один конец шланга в заливной бачок.
 |
Подсоедините шланг для удаления воздуха (для моделей с правосторонним рулевым управлением).
С помощью шестигранного ключа (6 мм) ослабьте прокачной штуцер и подсоедините шланг.
- ПРИМЕЧАНИЕ:
- Вставьте один конец шланга в заливной бачок.
- При ослаблении прокачного штуцера обязательно удерживайте выпускной патрубок.
 |

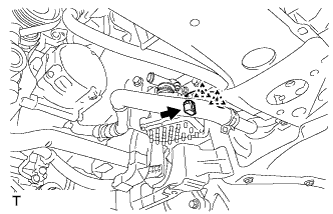

Ослабьте показанную на рисунке пробку сливного отверстия для слива охлаждающей жидкости.
- ПРИМЕЧАНИЕ:
- При ослаблении пробки сливного отверстия обязательно используйте инструмент для фиксации конца шланга.
 |
После слива охлаждающей жидкости затяните пробку сливного отверстия.
- Момент затяжки:
- 13 Н*м{130 кгс*см, 10 фунт-сила-футов}

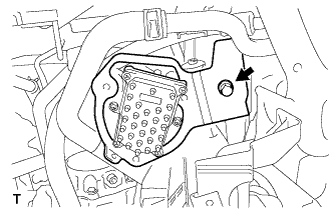

С помощью шестигранного ключа (10 мм) снимите показанную на рисунке пробку сливного отверстия и слейте охлаждающую жидкость.
 |
С помощью шестигранного ключа (10 мм) установите пробку сливного отверстия и новую прокладку.
- Момент затяжки:
- 39 Н*м{398 кгс*см, 29 фунт-сила-футов}
Измерьте количество жидкости, собранное после 2 сливов.
| 7. ОТСОЕДИНИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей без активных стабилизаторов) |
Отсоедините сливной шланг инвертора от зажима.
 |
Выверните 2 болта и снимите расширительный бачок системы охлаждения в сборе.
| 8. СНИМИТЕ НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ С ЭЛЕКТРОДВИГАТЕЛЕМ И КРОНШТЕЙНОМ В СБОРЕ (для моделей без активных стабилизаторов) |
Отсоедините зажим от кронштейна насоса системы охлаждения.
- ПРИМЕЧАНИЕ:
- Снимите зажим с кронштейна насоса системы охлаждения, так как зажим трудно снять со шланга.
 |
Освободите 2 фиксатора и отсоедините шланг системы охлаждения инвертора № 11 и шланг охлаждающей жидкости от насоса системы охлаждения с электродвигателем и кронштейном в сборе.
Отсоедините разъем и 2 зажима от насоса системы охлаждения с электродвигателем и кронштейном в сборе.
- ПРИМЕЧАНИЕ:
- Оберните разъемы жгута проводов автомобиля и насоса системы охлаждения с электродвигателем и кронштейном в сборе электроизоляционной лентой, чтобы не допустить загрязнения разъемов LLC.
 |
Отверните гайку с насоса системы охлаждения с электродвигателем и кронштейном в сборе.
 |
Выверните болт и снимите насос системы охлаждения с электродвигателем и кронштейном в сборе.
 |
| 9. СНИМИТЕ НАСОС СИСТЕМЫ ОХЛАЖДЕНИЯ С ЭЛЕКТРОДВИГАТЕЛЕМ И КРОНШТЕЙНОМ В СБОРЕ (для моделей с активными стабилизаторами) |
Отсоедините зажим от кронштейна насоса системы охлаждения.
- ПРИМЕЧАНИЕ:
- Снимите зажим с кронштейна насоса системы охлаждения, так как зажим трудно снять со шланга.
|
Освободите 2 фиксатора и отсоедините шланг системы охлаждения инвертора № 11 и шланг охлаждающей жидкости от насоса системы охлаждения с электродвигателем и кронштейном в сборе.
Отсоедините разъем и 2 зажима от насоса системы охлаждения с электродвигателем и кронштейном в сборе.
- ПРИМЕЧАНИЕ:
- Оберните разъемы жгута проводов автомобиля и насоса системы охлаждения с электродвигателем и кронштейном в сборе электроизоляционной лентой, чтобы не допустить загрязнения разъемов LLC.
 |
Выверните 2 болта и снимите насос системы охлаждения с электродвигателем и кронштейном в сборе.
 |
