Высоковольтная Аккумуляторная Батарея Установка

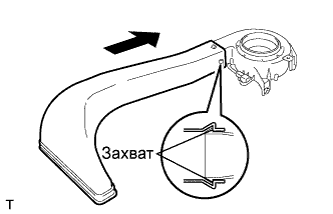

Установите впускной воздухопровод высоковольтной аккумуляторной батареи № 5 и закрепите его 3 захватами.

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

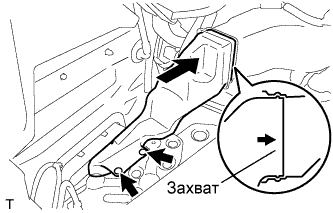

Установите впускной воздухопровод высоковольтной аккумуляторной батареи № 4 и закрепите его 2 фиксаторами.

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

Поместите преобразователь гибридной системы в ящик для инструментов в багажном отделении.

ПРИМЕЧАНИЕ:

Перед подключением площадки аккумуляторной батареи защитите ящик для инструментов в багажном отделении куском картона или аналогичным материалом.

Поддерживая преобразователь гибридной системы, отсоедините 3 разъема и зажим. Подсоедините жгут электропроводки блока аккумуляторных батарей.

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

ПРИМЕЧАНИЕ:

Не допускайте защемления жгута проводов во время удерживания преобразователя гибридной системы.

Установите преобразователь гибридной системы и закрепите его 4 болтами.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

Подсоедините 2 жгута электропроводки рамы (высоковольтный кабель), соедините 2 разъема и введите в зацепление 4 зажима.

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

ПРИМЕЧАНИЕ:

1. Подсоедините провод, обмотанный красной лентой, к выводу высоковольтного реле, обозначенному маркировкой "+", а провод, не обмотанный красной лентой - к выводу высоковольтной аккумуляторной батареи, обозначенной маркировкой "-".

2. Убедитесь, что разъемы подсоединены надежно.


Установите панель площадки аккумуляторной батареи № 6 и закрепите ее 7 болтами.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

ПРИМЕЧАНИЕ:

Будьте осторожны, не роняйте болты во впускной патрубок контура воздушного охлаждения.

Установите площадку аккумуляторной батареи в сборе закрепите ее 2 болтами и 2 гайками.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

Подсоедините 3 разъема и 2 зажима.

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

Пропустите резьбовые шпильки площадки аккумуляторной батареи через отверстия A в кронштейне аккумуляторной батареи. Установите кронштейн аккумуляторной батареи, закрепив его 3 болтами.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

ПРИМЕЧАНИЕ:

Проследите, чтобы кронштейн подтянулся к площадке во время затягивания 3 болтов.

Введите в зацепление 11 зажимов жгута электропроводки блока аккумуляторных батарей, а затем подсоедините 2 разъема.

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

Проложите багажное отделение картоном.

С помощью устройства для подъема двигателя установите высоковольтную аккумуляторную батарею, наклонив ее назад на 45°.

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

ПРИМЕЧАНИЕ:

Проложите картон или аналогичный материал, чтобы защитить высоковольтную аккумуляторную батарею и кузов автомобиля от повреждения.

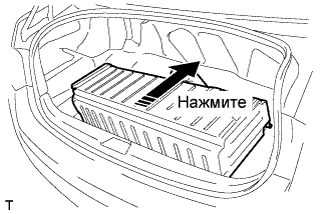

Протолкните высоковольтную аккумуляторную батарею вместе с листом картона в направлении передней части автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

ПРИМЕЧАНИЕ:

Совместите отверстия для установочных болтов высоковольтной аккумуляторной батареи.

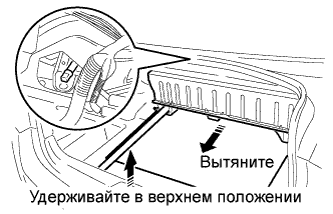

Удерживая высоковольтную аккумуляторную батарею длинным прутком (1000 мм), вытяните картон.

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

ПРИМЕЧАНИЕ:

Перед тем, как удерживать высоковольтную аккумуляторную батарею, проверьте, чтобы длинный пруток доставал до передней части аккумуляторной батареи со стороны кабины.

Подсоедините жгут электропроводки блока аккумуляторных батарей.

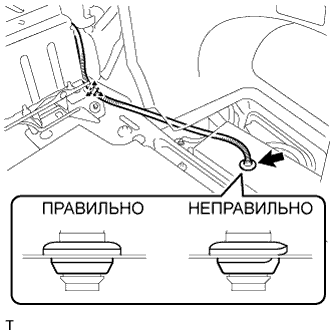

Подсоедините шланг вентиляции аккумуляторного отсека и закрепите его зажимом с уплотнительной шайбой.

ПРИМЕЧАНИЕ:

1. Установив уплотнительную шайбу, проверьте отсутствие зазора между ней и кузовом.

2. Визуально проверьте, чтобы уплотнительная шайба была надежно установлена с нижней стороны кузова.

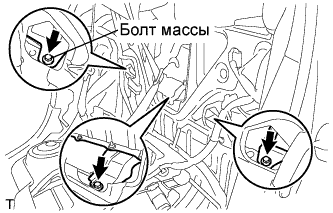

Вверните 3 болта в высоковольтную аккумуляторную батарею.

Момент затяжки:

19 Н*м{194 кгс*см, 14 фунт-сила-футов}

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

Установите правый уголок задней верхней панели и закрепите его 6 захватами.

Установите верхнюю внутреннюю боковую панель крыши.

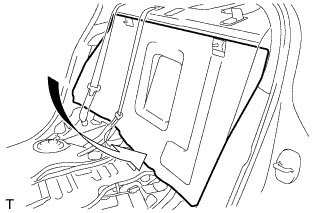

Сложите разделительную подкладку салона № 1.

Установите спинку сиденья в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите спинку сиденья 4 болтами и 2 гайками.

Момент затяжки:

18,1 Н*м{185 кгс*см, 13 фунт-сила-футов}

Установите 2 накладки заднего сиденья.

Пропустите 3 ремня безопасности через 3 направляющих плечевых креплений заднего сиденья и закройте 3 крышки.

Закрепите напольную деталь крепления болтом.

Подсоедините 2 задних крепления подушки сиденья к спинке сиденья.

Подсоедините 2 передних крепления подушки сиденья к кузову.

Убедитесь, что подушка сиденья установлена надежно.

ПРИМЕЧАНИЕ:

При установке подушки сиденья следите за тем, чтобы пряжка ремня безопасности на оказалась под подушкой сиденья.

Установите кронштейн площадки аккумуляторной батареи и закрепите его 6 болтами и 4 гайками.

Момент затяжки:

Болт:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

Гайка:

19 Н*м{194 кгс*см, 14 фунт-сила-футов}

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

Установите впускной воздухопровод высоковольтной аккумуляторной батареи № 3 на вентилятор системы охлаждения аккумуляторной батареи в сборе.

ПРИМЕЧАНИЕ:

Проверьте надежность зацепления зажимов

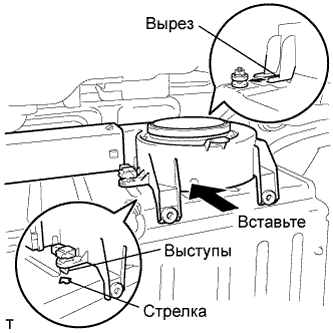

Установите вентилятор системы охлаждения аккумуляторной батареи в сборе с впускным воздухопроводом высоковольтной аккумуляторной батареи № 3 на высоковольтную аккумуляторную батарею.

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

ПРИМЕЧАНИЕ:

1. Не касайтесь рабочего колеса вентилятора системы охлаждения аккумуляторной батареи в сборе.

2. Не держите жгут проводов во время подъема вентилятора системы охлаждения аккумуляторной батареи в сборе.

3. При установке вентилятора системы охлаждения аккумуляторной батареи введите выступающую часть вентилятора в паз, указанный стрелкой на высоковольтной аккумуляторной батарее.

4. Убедитесь в надежности зацепления выреза вентилятора системы охлаждения аккумуляторной батареи и втулки.


Подсоедините впускной воздухопровод аккумуляторной батареи № 3 к впускному воздухопроводу аккумуляторной батареи № 4.

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

ПРИМЕЧАНИЕ:

Проверьте надежность зацепления зажимов

Заверните 2 гайки и подключите разъем.

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

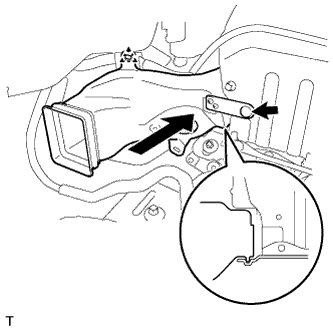

Установите впускной воздухопровод высоковольтной аккумуляторной батареи № 2 и закрепите его 2 захватами.

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

Установите выпускной канал высоковольтной аккумуляторной батареи № 1 на гофрированную часть высоковольтной аккумуляторной батареи. Надвиньте выпускной канал высоковольтной аккумуляторной батареи № 1 на высоковольтную аккумуляторную батарею.

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

Введите в зацепление фиксатор и зажим разъема и установите выпускной канал высоковольтной аккумуляторной батареи № 1.

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

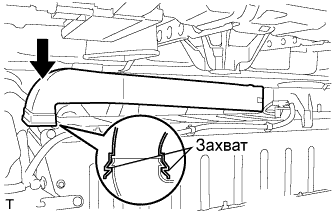

Установите выпускной воздухопровод высоковольтной аккумуляторной батареи № 2 и закрепите его 2 захватами.

ПРИМЕЧАНИЕ:

Проверьте надежность зацепления захватов на воздухопроводе.

Установите площадку аккумуляторной батареи и закрепите ее 3 болтами.

Момент затяжки:

4,9 Н*м{50 кгс*см, 43 фунт-сила-дюймов}

Установите аккумуляторную батарею.

Установите прижимную планку аккумуляторной батареи и закрепите ее болтом и гайкой.

Момент затяжки:

Болт:

4,9 Н*м{50 кгс*см, 43 фунт-сила-дюймов}

Гайка:

2,9 Н*м{30 кгс*см, 26 фунт-сила-дюймов}

Подсоедините держатель предохранителя к прижимной планке аккумуляторной батареи.

Подсоедините разъем датчика термометра аккумуляторной батареи и шланг вентиляции аккумуляторного отсека к аккумуляторной батарее.

Установите контакт экрана аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

ПРИМЕЧАНИЕ:

При установке контакта экрана аккумуляторной батареи соблюдайте правильное направление.

Подсоедините 2 жгута электропроводки рамы (высоковольтный кабель) и закрепит его 2 гайками и зажимом.

Момент затяжки:

9,0 Н*м{92 кгс*см, 80 фунт-сила-дюймов}

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

ПРИМЕЧАНИЕ:

Совместите красные метки на жгутах электропроводки рамы и на высоковольтном реле в сборе и установите жгуты электропроводки рамы.

Установите на место крышку аккумуляторной батареи и нажмите кнопку блокировки .

Закрепите крышку аккумуляторной батареи 3 гайками.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

Подсоедините жгут электропроводки рамы (кабель AMD) и закрепите его гайкой и зажимом.

Момент затяжки:

9,0 Н*м{92 кгс*см, 80 фунт-сила-дюймов}

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

Подсоедините жгут электропроводки рамы (кабель положительного вывода аккумуляторной батареи) и закрепите его гайкой и 2 зажимами.

Момент затяжки:

5,4 Н*м{55 кгс*см, 48 фунт-сила-дюймов}

Установите выпускной канал высоковольтной аккумуляторной батареи № 3 и закрепите его 2 фиксаторами.

ПРЕДОСТЕРЕЖЕНИЕ:

Работайте в электроизолирующих перчатках.

ПРИМЕЧАНИЕ:

1. Проверьте надежность зацепления захватов на воздухопроводе.

2. Убедитесь в надежности подключения высоковольтных контактов и разъемов.


Введите в зацепление 4 захвата, чтобы установить накладку обшивки.

Установите 3 фиксатора.

Введите в зацепление крепления.

Установите канатный крюк.

Установите 2 канатных крюка в сборе и закрепите их 2 болтами.

Наденьте электроизолирующие перчатки и вставьте зажим сервисного размыкателя цепи в последовательности, показанной на рисунке.

Наклоните зажим сервисного размыкателя цепи на 90° и сдвиньте его влево до щелчка.

Установите крышку технологического отверстия аккумуляторной батареи.

ПРИМЕЧАНИЕ:

Проверьте надежность установки крышки технологического отверстия аккумуляторной батареи.

Установите левую крышку технологического отверстия аккумуляторной батареи и закрепите ее 2 фиксаторами.

Выполните инициализацию (см. стр. Нажмите здесь).

ПРИМЕЧАНИЕ:

Если в процессе работы кабель отсоединялся от отрицательного вывода аккумуляторной батареи, после его подсоединения требуется инициализировать отдельные системы.
