Система Монитора Заднего Вида Сигнальная Цепь Дисплея Между Телекамерой В Сборе И Многофункциональным Дисплеем

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ - ТЕЛЕКАМЕРА)

ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ

ПРОВЕРЬТЕ ТЕЛЕКАМЕРУ В СБОРЕ

ОПИСАНИЕ

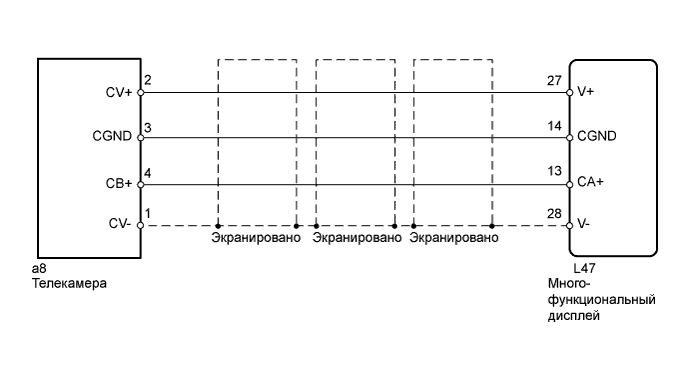

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Отсоедините разъем L47 дисплея.


2. Отсоедините разъем a8 телекамеры.

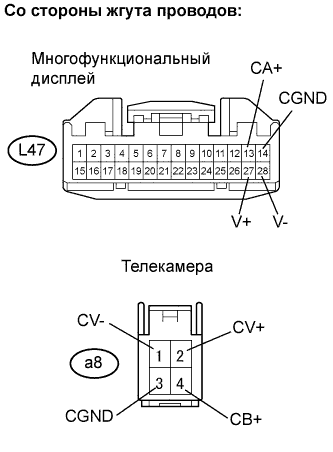

3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   L47-13 (CA+) - a8-4 (CB+)	Менее 1 Ом
   L47-14 (CGND) - a8-3 (CGND)	Менее 1 Ом
   L47-27 (V+) - a8-2 (CV+)	Менее 1 Ом
   L47-28 (V-) - a8-1 (CV-)	Менее 1 Ом
   L47-13 (CA+) - масса	10 кОм или более
   L47-27 (V+) - масса	10 кОм или более
   L47-28 (V-) - масса	10 кОм или более

1. Подсоедините разъем L47 дисплея.


2. Измерьте напряжение на разъеме.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   a8-4 (CB+) - a8-3 (CGND)	Зажигание включено (IG), рычаг переключения передач в положении R	Приблиз. 6 В

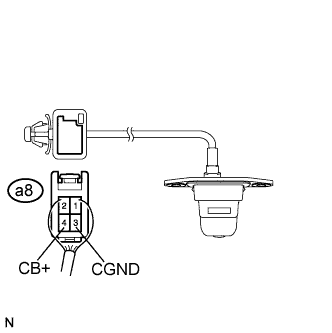

1. Подсоедините разъем a8 телекамеры.

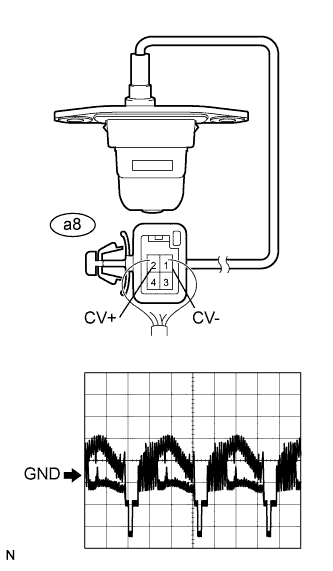

2. Проверьте форму сигнала телекамеры с помощью осциллографа.


   OK:

   Форма сигнала соответствует показанной на рисунке.


   Параметр / Устройство	Содержание
   Контакты, на которых выполняются измерения	CV+ (a8-2) - CV- (a8-1)
   Настройки прибора	0,2 В/дел., 0,2 мкс/дел.
   Режим	Зажигание включено (IG), рычаг переключения передач в положении R
