Датчик Положения Селектора Передач Проверка

Гибридная Система. Lexus GS450h GWS191
Гибридная Трансмиссия Трансмиссия В Блоке С Главной Передачей. Lexus GS450h GWS191

  1. ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ

Датчик Положения Селектора Передач -- Проверка



1. ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ

  1. Подсоедините разъем датчика положения селектора передач.

  1. Отсоедините разъем датчика положения селектора передач устройства управления блокировкой селектора.



    Lexus GS450h GWS191.Гибридная Трансмиссия Трансмиссия В Блоке С Главной Передачей.Гибридная Трансмиссия.Датчик Положения Селектора Передач Проверка

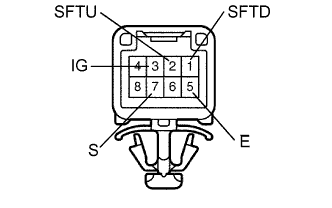

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Положение рычага переключения передач
    		Контакты для подключения диагностического прибора
    		Заданные условия
    S, "+" и "-"
    		3 - 7
    		Менее 1 Ом
    Кроме S, "+" и "-"
    		↑
    		10 кОм или более
    Нажмите и не отпускайте "+" (переключение на повышенную передачу)
    		2 - 5
    		Менее 1 Ом
    S
    		↑
    		10 кОм или более
    Нажмите и не отпускайте "-" (переключение на пониженную передачу)
    		1 - 5
    		Менее 1 Ом
    S
    		↑
    		10 кОм или более
    Если сопротивление не соответствует требованиям, замените датчик положения селектора передач.
