Рычаг Переключения Передач Повторная Сборка

Установите датчик положения селектора передач на кожух направляющей рычага переключения передач.

ПРИМЕЧАНИЕ:

Надежно зацепляйте захваты.

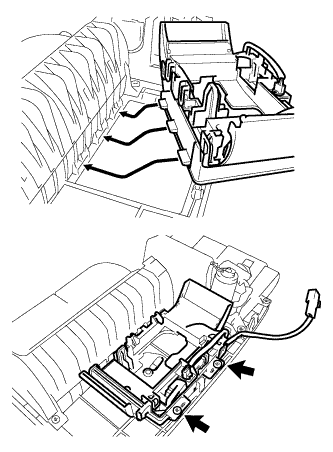

Нанесите универсальную консистентную смазку на заштрихованную область кожуха направляющей рычага переключения передач, как показано на рисунке.

Установите ЭБУ блокировки селектора в сборе и закрепите его 2 винтами.

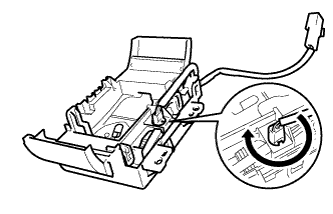

Установите кожух направляющей рычага переключения передач вместе со стопорным штифтом рычага переключения и новой гайкой рычага переключения.

ПРИМЕЧАНИЕ:

1. Устанавливайте гайку рычага переключения и стопорный штифт после зацепления 2 захватов.

2. Надежно зацепляйте захваты.


Подсоедините разъем датчика положения селектора передач к напольному механизму переключения передач в сборе.

Установите сдвигающуюся крышку индикатора положения № 2 на сдвигающуюся крышку индикатора положения.

Установите сдвигающуюся крышку индикатора положения на кожух направляющей рычага переключения передач.

Установите рассеиватель индикатора положения на корпус индикатора положения.

ПРИМЕЧАНИЕ:

Надежно зацепляйте захваты.

Установите кнопку разблокировки рычага переключения передач на корпус индикатора положения.

Установите корпус индикатора положения на кожух направляющей рычага переключения передач.

ПРИМЕЧАНИЕ:

Надежно зацепляйте захваты.

Надежно подсоедините 2 контакта жгута индикатора к разъему датчика положения селектора передач.

Подключите лампу индикатора положения к проводу индикатора.

Установите колпачок лампы индикатора положения на лампу индикатора положения.

Подсоедините соответствующий провод к индикатору положения.

ПРИМЕЧАНИЕ:

Убедитесь, что провод надежно подсоединен к индикатору положения.

Установите индикатор положения селектора передач на верхнюю панель консоли и закрепите 2 винтами.

УКАЗАНИЕ:

Введите в зацепление 3 захвата, чтобы установить индикатор.

Подсоедините разъем жгута проводов индикатора и сам жгут проводов к верхней панели консоли в сборе.
