Рычаг Переключения Передач Разборка

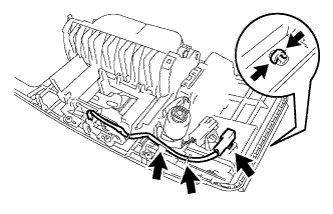

Отсоедините разъем жгута проводов индикатора и сам жгут проводов от верхней панели консоли в сборе.

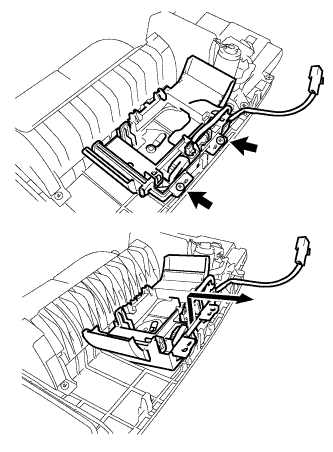

Выверните 2 винта и вытяните индикатор положения селектора передач в направлении, указанном стрелкой, чтобы снять ее с верхней панели консоли в сборе.

Снимите узел проводов индикатора с индикатора положения.

Отсоедините индикатор положения от провода индикатора в сборе.

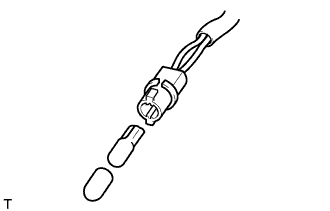

Снимите колпачок индикатора положения с лампы индикатора положения.

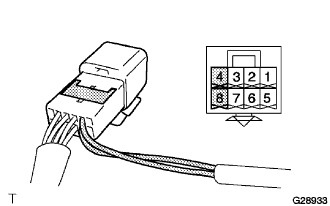

Используя отвертку, отцепите стопорный выступ контактов (4) и (8) и извлеките контакты с обратной стороны разъема.

С помощью отвертки снимите корпус индикатора положения.

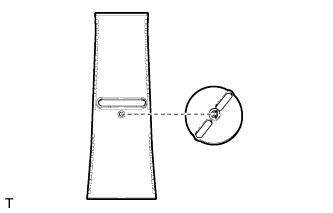

С помощью отвертки снимите кнопку разблокировки рычага переключения передач.

С помощью отвертки снимите рассеиватель индикатора положения с корпуса индикатора положения.

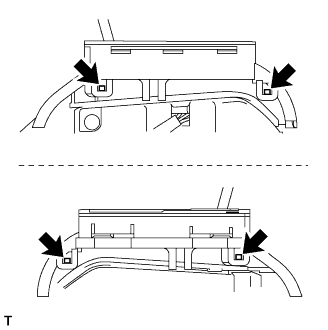

Снимите сдвигающуюся крышку индикатора положения с кожуха направляющей рычага переключения передач.

Снимите сдвигающуюся крышку индикатора положения № 2 со сдвигающейся крышки индикатора положения.

Отсоедините разъем ЭБУ блокировки селектора от напольного рычага переключения передач в сборе.

Отверните гайку рычага переключения передач и снимите стопорный штифт с напольного механизма переключения передач в сборе.

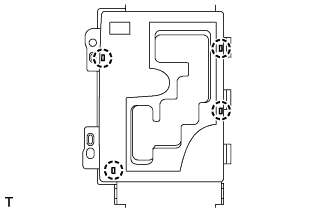

Снимите кожух направляющей рычага переключения передач с напольного механизма переключения передач в сборе.

ПРИМЕЧАНИЕ:

Сначала снимите гайку рычага переключения передач и стопорный штифт, а затем отцепите 2 захвата.

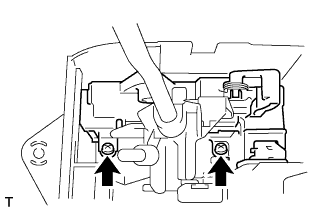

Выверните 2 винта и снимите ЭБУ блокировки селектора в сборе.

Снимите датчик положения селектора передач с кожуха направляющей рычага переключения передач.
