Гибридная Трансмиссия В Сборе -- Снятие |
- УКАЗАНИЕ:
- Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.
- Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.
| 1. СНИМИТЕ ДВИГАТЕЛЬ С ТРАНСМИССИЕЙ В СБОРЕ |
Нажмите здесь.
Отсоедините разъем датчика положения рычага переключения передач, разъем провода трансмиссии, разъем датчика оборотов трансмиссии, разъем датчика уровня моторного масла, разъем датчика частоты вращения вала двигателя и разъем датчика частоты вращения вала генератора.
| 3. ОТСОЕДИНИТЕ ЖГУТ ПРОВОДОВ |

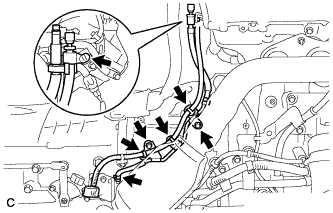

Выверните болт и отсоедините провод соединения с массой.
Для моделей с левосторонним рулевым управлением:
Снимите с гибридной трансмиссии в сборе 6 зажимов жгутов проводов.
Для моделей с правосторонним рулевым управлением:
Снимите с гибридной трансмиссии в сборе 4 зажимов жгутов проводов.

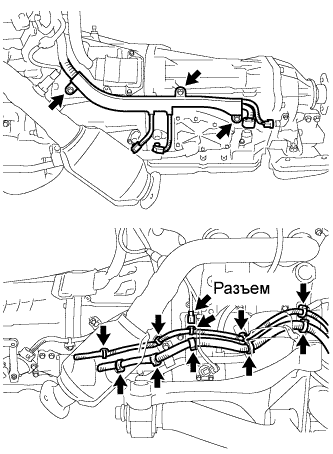

Отверните 3 болта и снимите жгут проводов. Снимите с гибридной трансмиссии в сборе 10 зажимов жгутов проводов и разъем.
| 4. СНИМИТЕ ЗАЩИТУ КАБЕЛЯ ЭЛЕКТРОДВИГАТЕЛЯ (для моделей с левосторонним рулевым управлением) |

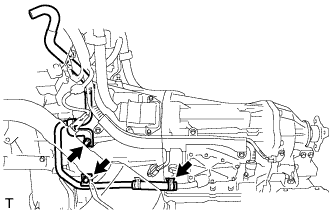

Расцепите захват и снимите зажим.
- ПРИМЕЧАНИЕ:
- Перед тем, как снимать зажим, нанесите на кабель сборочную метку.

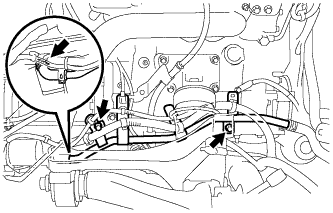

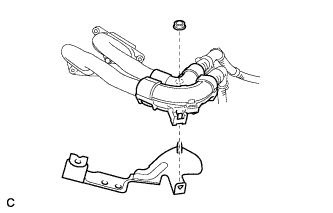

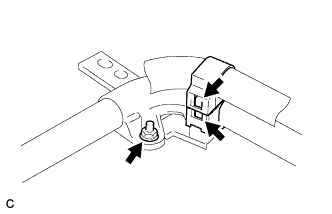

Отверните гайку, освободите зажим и снимите кронштейн.
Расцепите 2 захвата и отсоедините кабель генератора.
Освободите 6 захватов и снимите защиту кабеля электродвигателя.
- ПРИМЕЧАНИЕ:
- Перед тем, как снимать зажим, нанесите на кабель сборочную метку.
| 5. СНИМИТЕ ЗАЩИТУ КАБЕЛЯ ЭЛЕКТРОДВИГАТЕЛЯ (для моделей с правосторонним рулевым управлением) |

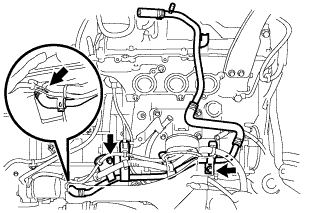

Отверните гайку, освободите 2 зажима и снимите кронштейн.
Освободите 4 захвата и снимите защиту кабеля электродвигателя.
- ПРИМЕЧАНИЕ:
- Перед тем, как снимать зажим, нанесите на кабель сборочную метку.
| 6. СНИМИТЕ ЗАЩИТУ КАБЕЛЯ ГЕНЕРАТОРА (для моделей с левосторонним рулевым управлением) |
Освободите 5 захватов и снимите защиту кабеля генератора.
- ПРИМЕЧАНИЕ:
- Перед тем, как снимать зажим, нанесите на кабель сборочную метку.
| 7. ОТСОЕДИНИТЕ КАБЕЛЬ ГЕНЕРАТОРА |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Перед тем, как отсоединять кабель генератора, наденьте защитные перчатки.
- ПРИМЕЧАНИЕ:
- Закройте отверстия, к которым был подключен кабель, лентой или аналогичным материалом, не оставляющим следов, чтобы предотвратить попадание посторонних материалов и воды.

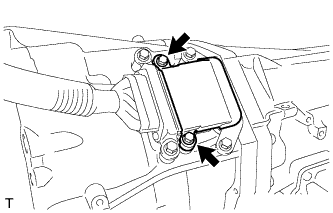

Выверните 2 болта и снимите крышку разъема.

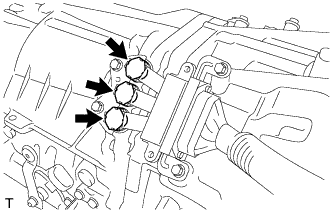

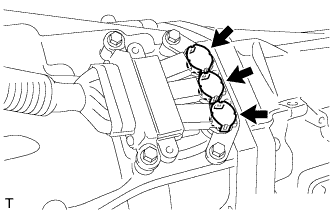

С помощью отвертки снимите 3 заглушки контактов.
Пользуясь торцевым гаечным ключом на 5 мм, выверните 3 болта.
Выверните 2 болта.

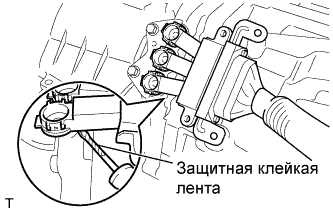

С помощью отвертки отсоедините от выводов 3 кабеля и снимите кабель генератора с гибридной трансмиссии в сборе.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

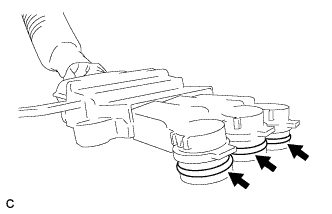

Снимите с 3 выводов кабеля 3 уплотнительных кольца.
Для моделей с левосторонним рулевым управлением:

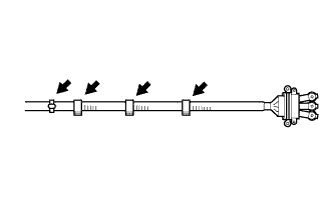

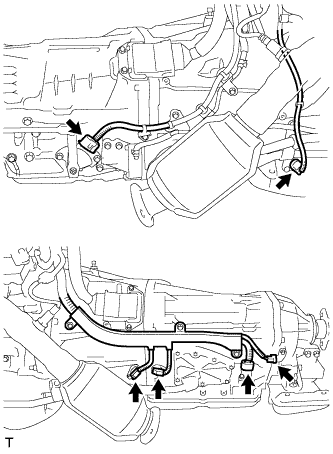

Снимите 4 зажима с кабеля генератора.
- ПРИМЕЧАНИЕ:
- Перед тем, как снимать зажимы, нанесите на кабель сборочные метки.
Для моделей с правосторонним рулевым управлением:

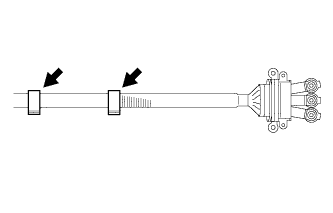

Снимите 2 зажима с кабеля генератора.
- ПРИМЕЧАНИЕ:
- Перед тем, как снимать зажимы, нанесите на кабель сборочные метки.
| 8. СНИМИТЕ КАБЕЛЬ ДВИГАТЕЛЯ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Перед тем, как отсоединять кабель двигателя, наденьте защитные перчатки.
- ПРИМЕЧАНИЕ:
- Закройте отверстия, к которым был подключен кабель, лентой или аналогичным материалом, не оставляющим следов, чтобы предотвратить попадание посторонних материалов и воды.

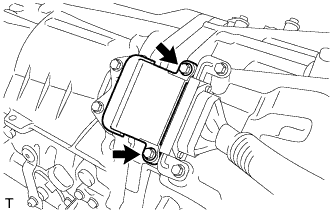

Выверните 2 болта и снимите крышку разъема.
С помощью отвертки снимите 3 заглушки контактов.
Пользуясь торцевым гаечным ключом на 5 мм, выверните 3 болта.
Выверните 2 болта.

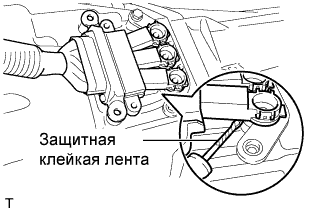

С помощью отвертки отсоедините от выводов 3 кабеля и снимите кабель двигателя с гибридной трансмиссии в сборе.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
Снимите с 3 выводов кабеля 3 уплотнительных кольца.
Для моделей с левосторонним рулевым управлением:

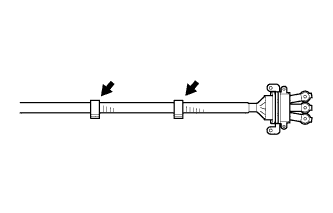

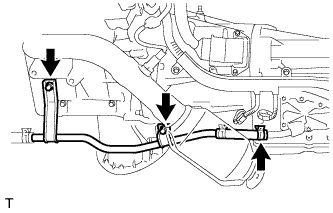

Снимите 2 зажима с кабеля электродвигателя.
- ПРИМЕЧАНИЕ:
- Перед тем, как снимать зажимы, нанесите на кабель сборочные метки.
Для моделей с правосторонним рулевым управлением:

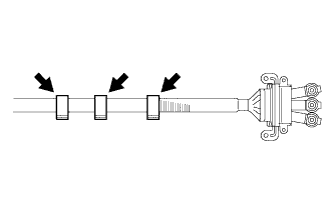

Снимите 3 зажима с кабеля электродвигателя.
- ПРИМЕЧАНИЕ:
- Перед тем, как снимать зажимы, нанесите на кабель сборочные метки.
| 9. СНИМИТЕ ПОДУШКУ ЗАДНЕЙ ОПОРЫ ДВИГАТЕЛЯ В СБОРЕ |

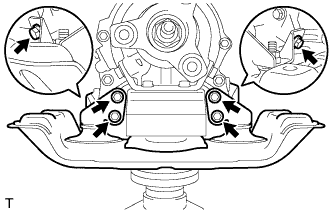

Выверните 6 болтов и снимите заднюю подушку опоры двигателя с гибридной трансмиссии в сборе.
| 10. СНИМИТЕ АМОРТИЗИРУЮЩИЙ ГРУЗИК ГИБРИДНОЙ ТРАНСМИССИИ |

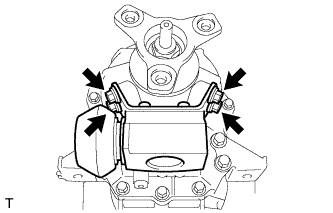

Выверните 4 болта и снимите амортизирующий грузик гибридной трансмиссии с гибридной трансмиссии в сборе.
| 11. СНИМИТЕ РЫЧАГ ПРИВОДНОГО ВАЛА ТРАНСМИССИИ |
Отверните гайку и снимите рычаг приводного вала трансмиссии.
| 12. СНИМИТЕ ВОДЯНОЙ ПАТРУБОК И ШЛАНГ В СБОРЕ (для моделей с левосторонним рулевым управлением) |
Правая сторона:

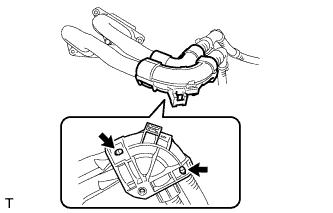

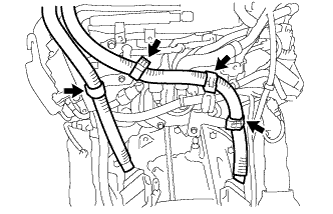

Выверните 2 болта, освободите фиксатор и снимите шланг и патрубок охлаждающей жидкости в сборе.
Левая сторона:
Выверните 2 болта, освободите фиксатор и снимите шланг и патрубок охлаждающей жидкости в сборе.
| 13. СНИМИТЕ ВОДЯНОЙ ПАТРУБОК И ШЛАНГ В СБОРЕ (для моделей с правосторонним рулевым управлением) |
Правая сторона:
Выверните 2 болта, освободите фиксатор и снимите шланг и патрубок охлаждающей жидкости в сборе.
Левая сторона:
Выверните 2 болта, освободите фиксатор и снимите шланг и патрубок охлаждающей жидкости в сборе.
| 14. СНИМИТЕ ШЛАНГ САПУНА ТРАНСМИССИИ В СБОРЕ |

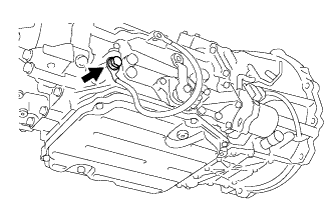

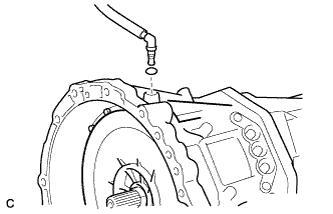

С помощью отвертки снимите пробку сапуна трансмиссии.
Снимите уплотнительное кольцо.

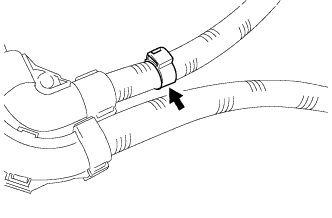

Отсоедините 4 зажима и фиксатор.
Выверните 2 болта и отсоедините шланг сапуна трансмиссии.
| 15. СНИМИТЕ ИЗОЛЯТОР ОТВЕРСТИЯ СТАРТЕРА |

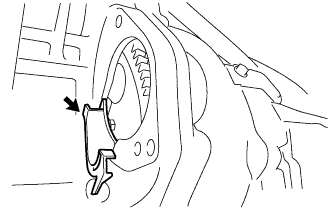

Выверните 2 болта и снимите изолятор отверстия стартера.
| 16. СНИМИТЕ БОКОВУЮ КРЫШКУ КАРТЕРА МАХОВИКА |
Снимите боковую крышку картера маховика.
| 17. СНИМИТЕ ГИБРИДНУЮ ТРАНСМИССИЮ В СБОРЕ |

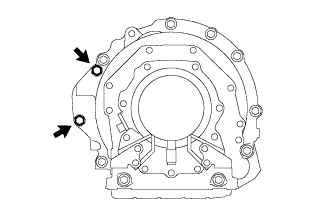

Выверните 9 болтов и снимите гибридную трансмиссию в сборе.
- ПРИМЕЧАНИЕ:
- Не прилагайте чрезмерных усилий для подъема трансмиссии в сборе при ее отделении от двигателя, чтобы не повредить штифт.
