Гибридная Трансмиссия В Сборе Установка

Убедитесь, что штифты установлены на двигателе.

Установите гибридную трансмиссию на двигатель и вверните 9 болтов, указанных на рисунке.

Момент затяжки:

Для болта A:

71 Н*м{724 кгс*см, 52 фунт-сила-футов}

для болта B:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

ПРИМЕЧАНИЕ:

1. Не прилагайте чрезмерных усилий для подъема трансмиссии в сборе.

2. Не наносите консистентную смазку на шлицы или первичный вал.


Установите боковую крышку картера маховика.

Установите изолятор отверстия стартера и закрепите его 2 болтами.

Момент затяжки:

58 Н*м{591 кгс*см, 43 фунт-сила-футов}

Установите шланг сапуна трансмиссии и закрепите его 2 болтами.

Момент затяжки:

7,0 Н*м{71 кгс*см, 62 фунт-сила-дюймов}

Подсоедините 4 зажима и фиксатор.

Установите новое уплотнительное кольцо.

Нанесите на уплотнительное кольцо трансмиссионную жидкость.

Установите пробку сапуна трансмиссии.

Правая сторона:

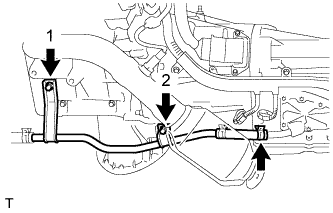

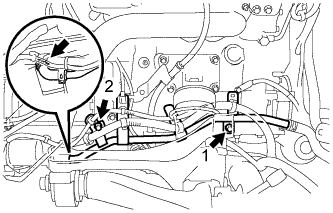

Вверните 2 болта в шланг и патрубок охлаждающей жидкости в сборе в порядке, показанном на рисунке.

Момент затяжки:

22 Н*м{224 кгс*см, 16 фунт-сила-футов}

Закрепите шланг фиксатором.

Левая сторона:

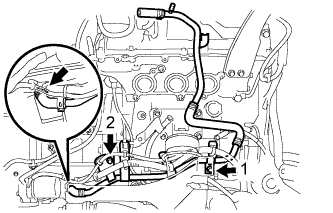

Вверните 2 болта в шланг и патрубок охлаждающей жидкости в сборе в порядке, показанном на рисунке.

Момент затяжки:

22 Н*м{224 кгс*см, 16 фунт-сила-футов}

Закрепите шланг фиксатором.

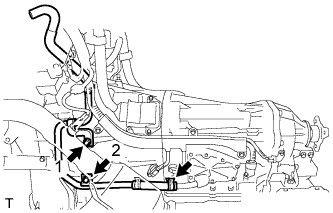

Правая сторона:
Вверните 2 болта в шланг и патрубок охлаждающей жидкости в сборе в порядке, показанном на рисунке.

Момент затяжки:

23 Н*м{230 кгс*см, 17 фунт-сила-футов}

Закрепите шланг фиксатором.

Левая сторона:
Вверните 2 болта в шланг и патрубок охлаждающей жидкости в сборе в порядке, показанном на рисунке.

Момент затяжки:

23 Н*м{230 кгс*см, 17 фунт-сила-футов}

Установите амортизирующий грузик гибридной трансмиссии и закрепите его 4 болтами.

Момент затяжки:

60 Н*м{612 кгс*см, 44 фунт-сила-футов}

Установите рычаг приводного вала трансмиссии и закрепите его гайкой.

Момент затяжки:

16 Н*м{163 кгс*см, 12 фунт-сила-футов}

Установите заднюю подушку опоры двигателя и закрепите ее 6 болтами.

Момент затяжки:

60 Н*м{612 кгс*см, 44 фунт-сила-футов}

Для моделей с левосторонним рулевым управлением:

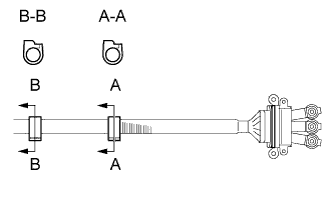

Совместите сборочные метки и установите 2 зажима на кабель электродвигателя.

Для моделей с правосторонним рулевым управлением:

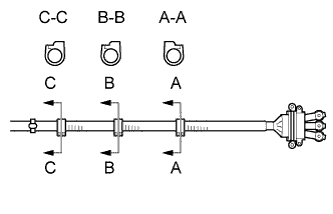

Совместите сборочные метки и установите 3 зажима на кабель электродвигателя.

Установите 3 уплотнительных кольца на выводы кабеля.

Пользуясь торцевым гаечным ключом на 5 мм, затяните 3 болта.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

ПРИМЕЧАНИЕ:

1. Не допускайте попадания воды и посторонних материалов на вывод кабеля и монтажные части.

2. Соблюдайте осторожность, чтобы не зажать уплотнительное кольцо между деталями.

3. Удостоверьтесь, что момент затяжки составляет 6,4–9,6 Н*м (65–98 кгс*см, 57–85 фунтов на кв. дюйм).


Вверните 2 болта.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

ПРИМЕЧАНИЕ:

Удостоверьтесь, что момент затяжки составляет 6,4–9,6 Н*м (65–98 кгс*см, 57–85 фунтов на кв. дюйм).

Установите 3 новые заглушки контактов на гибридную трансмиссию.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не зажать уплотнительное кольцо между деталями.

2. Удостоверьтесь, что заглушки контактов установлены надежно.


Установите крышку разъема и закрепите ее 2 болтами.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

ПРИМЕЧАНИЕ:

Удостоверьтесь, что момент затяжки составляет 6,4–9,6 Н*м (65–98 кгс*см, 57–85 фунтов на кв. дюйм).

Для моделей с левосторонним рулевым управлением:

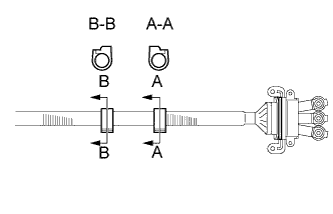

Совместите сборочные метки и установите 4 зажима на кабель генератора.

Для моделей с правосторонним рулевым управлением:

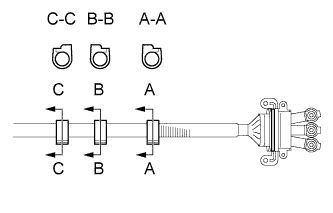

Совместите сборочные метки и установите 2 зажима на кабель генератора.

Установите 3 уплотнительных кольца на выводы кабеля.

Пользуясь торцевым гаечным ключом на 5 мм, затяните 3 болта.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

ПРИМЕЧАНИЕ:

1. Не допускайте попадания воды и посторонних материалов на вывод кабеля и монтажные части.

2. Соблюдайте осторожность, чтобы не зажать уплотнительное кольцо между деталями.

3. Удостоверьтесь, что момент затяжки составляет 6,4–9,6 Н*м (65–98 кгс*см, 57–85 фунтов на кв. дюйм).


Вверните 2 болта.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

ПРИМЕЧАНИЕ:

Удостоверьтесь, что момент затяжки составляет 6,4–9,6 Н*м (65–98 кгс*см, 57–85 фунтов на кв. дюйм).

Установите 3 новые заглушки контактов на гибридную трансмиссию.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не зажать уплотнительное кольцо между деталями.

2. Удостоверьтесь, что заглушки контактов установлены надежно.


Установите крышку разъема и закрепите ее 2 болтами.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

ПРИМЕЧАНИЕ:

Удостоверьтесь, что момент затяжки составляет 6,4–9,6 Н*м (65–98 кгс*см, 57–85 фунтов на кв. дюйм).

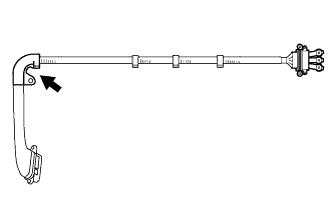

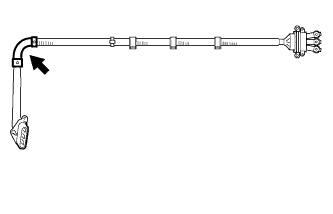

Совместите сборочные метки и установите защиту кабеля генератора на кабель генератора.

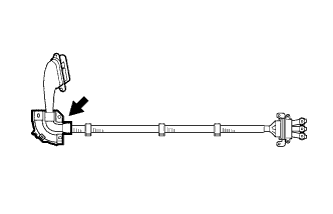

Совместите сборочные метки и установите защиту кабеля электродвигателя на кабель электродвигателя.

Подсоедините кабель генератора к кабелю электродвигателя.

Установите кронштейн и закрепите его гайкой и зажимом.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

ПРИМЕЧАНИЕ:

Удостоверьтесь, что момент затяжки составляет 6,4–9,6 Н*м (65–98 кгс*см, 57–85 фунтов на кв. дюйм).

Совместите сборочные метки и установите зажим на кабель электродвигателя.

ПРИМЕЧАНИЕ:

Надежно установите зажим.

Совместите сборочные метки и установите защиту кабеля электродвигателя на кабель электродвигателя.

Установите кронштейн и закрепите его гайкой и 2 зажимами.

Момент затяжки:

8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}

ПРИМЕЧАНИЕ:

Удостоверьтесь, что момент затяжки составляет 6,4–9,6 Н*м (65–98 кгс*см, 57–85 фунтов на кв. дюйм).

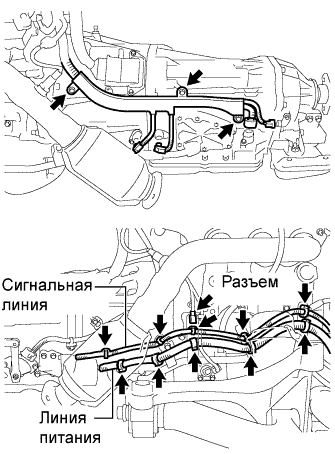

Установите 10 зажимов жгута проводов, подсоедините разъем к гибридной трансмиссии в сборе и закрепите 3 болтами.

Момент затяжки:

10 Н*м{102 кгс*см, 7 фунт-сила-футов}

ПРИМЕЧАНИЕ:

Не допускайте пересечения или запутывания сигнальных и силовых проводов.

Подсоедините разъем.

Для моделей с левосторонним рулевым управлением:
Установите 6 зажимов жгутов проводов на гибридную трансмиссию в сборе.

Для моделей с правосторонним рулевым управлением:
Установите 4 зажима жгутов проводов на гибридную трансмиссию в сборе.

Подсоедините провод соединения с массой и закрепите его болтом.

Момент затяжки:

18 Н*м{180 кгс*см, 13 фунт-сила-футов}

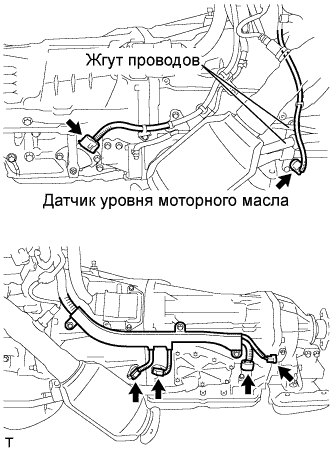

Подсоедините разъем датчика положения рычага переключения передач, разъем провода трансмиссии, разъем датчика оборотов трансмиссии, разъем датчика уровня моторного масла, разъем датчика частоты вращения вала двигателя и разъем датчика частоты вращения вала генератора.

ПРИМЕЧАНИЕ:

Убедитесь, что жгут проводов датчика уровня масла расположен перед жгутом проводов электрического масляного насоса.

В случае замены гибридной трансмиссии в сборе выполните инициализацию настроенных значений (см. стр. Нажмите здесь).
