DTC P2519-766 Цепь запроса системы кондиционирования "A" |
ОПИСАНИЕ
Преобразователь гибридной системы передает в ЭБУ гибридной системы сигналы IDH, информируя ЭБУ о рабочем режиме вентилятора системы охлаждения и ограничении выходного тока вследствие перегрева.№ DTC
| Код INF
| Условие обнаружения DTC
| Неисправный участок
|
P2519
| 766
| Неисправность в сигнальной цепи рабочего режима вентилятора системы охлаждения
| - Блок контроля состояния аккумуляторной батареи
- Преобразователь гибридной системы
- Жгут проводов или разъем
|

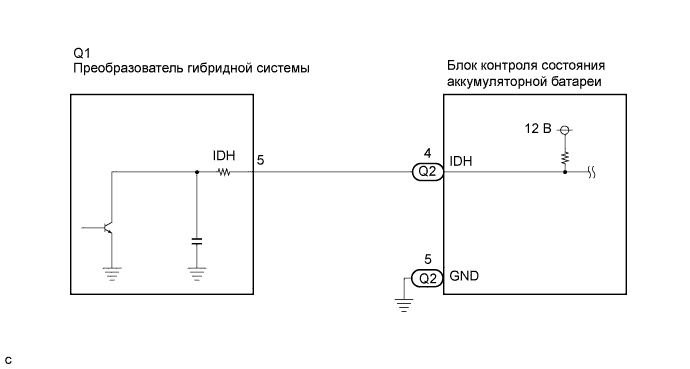

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРЕДОСТЕРЕЖЕНИЕ:
- Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.
- После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. Подождав положенное время, проверьте напряжение в контрольной точке преобразователя-инвертора. Перед началом работ напряжение должно составлять 0 В.
- УКАЗАНИЕ:
- Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.
1.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (ГИБРИДНОЙ СИСТЕМЫ) |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG).
Выберите следующие элементы меню: Powertrain / Hybrid Control / DTC.
Проверьте, выводятся ли коды DTC.
- Результат:
- Также выводится DTC P0AE6-225.
| ПЕРЕЙДИТЕ К ПОСЛЕДОВАТЕЛЬНОСТИ ПРОВЕРКИ, СООТВЕТСТВУЮЩЕЙ ВЫВЕДЕННОМУ КОДУ DTC |
|
|
2.ПРОВЕРЬТЕ БЛОК КОНТРОЛЯ СОСТОЯНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Не забывайте надевать электроизолирующие перчатки.
Выключите зажигание и снимите зажим сервисного размыкателя цепи (см. стр. Нажмите здесь).
- ПРИМЕЧАНИЕ:
- При снятом зажиме сервисного размыкателя цепи не включайте зажигание (READY), если нет соответствующего указания в руководстве по ремонту, так как это может стать причиной неисправности.

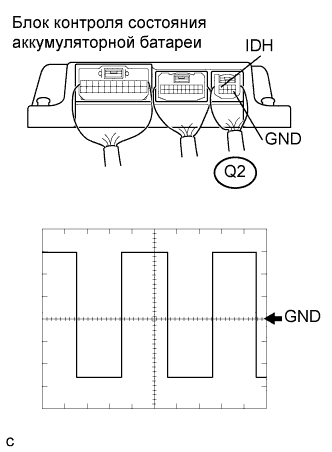

Подсоедините осциллограф к контактам блока контроля состояния аккумуляторной батареи, указанным в следующей таблице, и проверьте форму сигнала.
Параметр / Устройство
| Описание
|
Контакты
| IDH (Q2-4) - GND (Q2-5)
|
Настройка оборудования
| 2 В/дел., 2 мс/дел.
|
Режим
| Зажигание включено (IG)
|
- Результат:
- Форма сигнала соответствует показанной на рисунке.
- УКАЗАНИЕ:
- Процедуры снятия и установки, связанные с проверкой формы сигнала блока контроля состояния аккумуляторной батареи, см. на Нажмите здесь.
- Частота сигнала изменяется в зависимости от рабочего режима вентилятора системы охлаждения преобразователя гибридной системы.
| ЗАМЕНИТЕ БЛОК КОНТРОЛЯ СОСТОЯНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ (Нажмите здесь) |
|
|
3.ПРОВЕРЬТЕ БЛОК КОНТРОЛЯ СОСТОЯНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Не забывайте надевать электроизолирующие перчатки.
Выключите зажигание.
Убедитесь, что зажим сервисного размыкателя цепи не установлен.

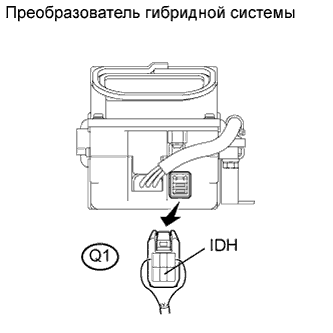

Отсоедините разъем Q1 от преобразователя гибридной системы.
Включите зажигание (IG).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Заданные условия
|
IDH (Q1-5) - масса
| 10-14 В
|
4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК КОНТРОЛЯ СОСТОЯНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ – ПРЕОБРАЗОВАТЕЛЬ ГИБРИДНОЙ СИСТЕМЫ) |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Не забывайте надевать электроизолирующие перчатки.
Выключите зажигание.
Убедитесь, что зажим сервисного размыкателя цепи не установлен.
Отсоедините разъем Q2 от блока контроля состояния аккумуляторной батареи.
Включите зажигание (IG).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Заданные условия
|
IDH (Q2-4) - масса
| Менее 1 В
|
- ПРИМЕЧАНИЕ:
- Включение зажигания (IG) при отсоединенном разъеме блока контроля состояния аккумуляторной батареи приведет к сохранению других кодов DTC. После выполнения проверки сбросьте коды DTC.
Выключите зажигание.

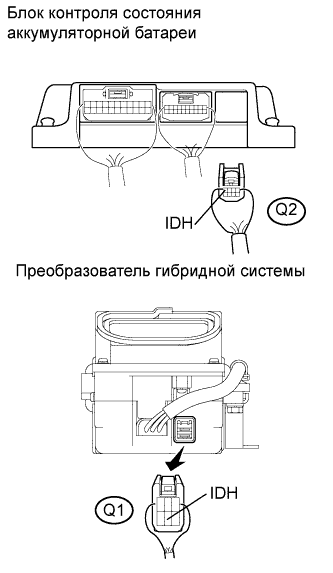

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление (проверьте на обрыв):
Контакты для подключения диагностического прибора
| Заданные условия
|
IDH (Q2-4) - IDH (Q1-5)
| Менее 1 Ом
|
- Номинальное сопротивление (проверьте на короткое замыкание):
Контакты для подключения диагностического прибора
| Заданные условия
|
IDH (Q2-4) или IDH (Q1-5) - масса
| 10 кОм или более
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
OK |
|
|
|
ЗАМЕНИТЕ БЛОК КОНТРОЛЯ СОСТОЯНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ (Нажмите здесь) |
|
