Dtc P0Ae2-773 Цепь Контактора Предварительной Зарядки Аккумуляторной Батареи Гибридной Системы – Заедание В Замкнутом Положении

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ПРЕОБРАЗОВАТЕЛЬ ГИБРИДНОЙ СИСТЕМЫ

ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ЭБУ ГИБРИДНОЙ СИСТЕМЫ)

ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ПРЕОБРАЗОВАТЕЛЯ ГИБРИДНОЙ СИСТЕМЫ)

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРЕДОСТЕРЕЖЕНИЕ:

1. Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.

2. После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. Подождав положенное время, проверьте напряжение в контрольной точке преобразователя-инвертора. Перед началом работ напряжение должно составлять 0 В.


УКАЗАНИЕ:

1. Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.

2. Если выводится код P0AE2-773, запуск автомобиля запрещен.


ПРЕДОСТЕРЕЖЕНИЕ:

Не забывайте надевать электроизолирующие перчатки.

1. Выключите зажигание и снимите зажим сервисного размыкателя цепи (см. стр. Нажмите здесь).


   ПРИМЕЧАНИЕ:

   При снятом зажиме сервисного размыкателя цепи не включайте зажигание (READY), если нет соответствующего указания в руководстве по ремонту, так как это может стать причиной неисправности.

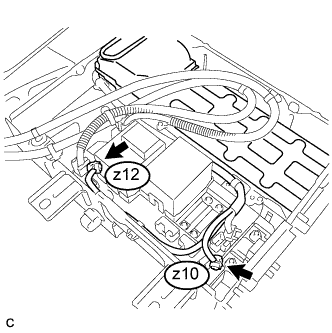

2. Отсоедините 3 разъема высокого напряжения преобразователя гибридной системы от высоковольтного реле в сборе (см. стр. Нажмите здесь).


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   z10-1 - Z12-1	10 кОм или более

   УКАЗАНИЕ:

   Если сопротивление находится в диапазоне 28,5-31,5 Ом, можно считать, что произошло заедание главного реле системы P в замкнутом состоянии.

1. Проверьте подключение разъемов ЭБУ гибридной системы.


   Результат:

   Разъемы подсоединены надежно, проблемы с контактом отсутствуют.


ПРЕДОСТЕРЕЖЕНИЕ:

Не забывайте надевать электроизолирующие перчатки.

1. Убедитесь, что зажим сервисного размыкателя цепи не установлен.


2. Проверьте подключение разъема преобразователя гибридной системы.


   Результат:

   Разъемы подсоединены надежно, проблемы с контактом отсутствуют.
