Dtc P0Afa-123 Низкое Напряжение Аккумуляторной Батареи Гибридной Системы

Гибридная Система. Lexus GS450h GWS191
Управление Зарядкой Аккумуляторной Батареи Гибридной Системы. Lexus GS450h GWS191

ОПИСАНИЕ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ВЫВОДИМЫЕ DTC (ВЫВОДИТСЯ ЛИ DTC P0A1F-123)

ПРОВЕРЬТЕ СОСТОЯНИЕ СОЕДИНЕНИЯ РАЗЪЕМА

ЗАМЕНИТЕ БЛОК КОНТРОЛЯ СОСТОЯНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ

СБРОСЬТЕ DTC

СНОВА ПРОВЕРЬТЕ ВЫВОДИМЫЕ DTC

DTC P0AFA-123 Низкое напряжение аккумуляторной батареи гибридной системы


ОПИСАНИЕ

  1. См. описание цепи для DTC P0A80-123 (стр. Нажмите здесь).

№ DTC
Условие обнаружения DTC
Неисправный участок
P0AFA-123
Напряжения на всех блоках аккумуляторной батареи становятся меньше 2,0 В (обрыв).
(диагностирование за одну поездку)
  1. Блок контроля состояния аккумуляторной батареи
  2. Высоковольтная аккумуляторная батарея

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРЕДОСТЕРЕЖЕНИЕ:
  1. Перед проверкой системы высокого напряжения необходимо принять меры по предотвращению поражения электрическим током, а именно: надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.
  2. После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 минут, прежде чем прикасаться к какому-либо из высоковольтных разъемов или к какому-либо из контактов.
УКАЗАНИЕ:
Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 минут.
1.ПРОВЕРЬТЕ ВЫВОДИМЫЕ DTC (ВЫВОДИТСЯ ЛИ DTC P0A1F-123)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Выберите следующие элементы меню: Powertrain / Hybrid Control / DTC.

  1. Проверьте, выводятся ли коды DTC.

    Результат:
    Выводится код DTC P0A1F-123.


ДА
ПЕРЕЙДИТЕ К ПОСЛЕДОВАТЕЛЬНОСТИ ПРОВЕРКИ, СООТВЕТСТВУЮЩЕЙ ВЫВЕДЕННОМУ КОДУ DTC
НЕТ


2.ПРОВЕРЬТЕ СОСТОЯНИЕ СОЕДИНЕНИЯ РАЗЪЕМА
ПРЕДОСТЕРЕЖЕНИЕ:
Не забывайте надевать электроизолирующие перчатки.

  1. Снимите зажим сервисного размыкателя цепи. (см. стр. Нажмите здесь)

  1. Снимите переднюю облицовочную накладку багажного отделения. (см. стр. Нажмите здесь)

  1. Отсоедините жгут электропроводки рамы. (см. стр. Нажмите здесь)

  1. Снимите кронштейн аккумуляторной батареи в сборе. (см. стр. Нажмите здесь)



    Lexus GS450h GWS191.Управление Зарядкой Аккумуляторной Батареи Гибридной Системы.Аккумуляторная Батарея Гибридной Системы. Dtc P0Afa-123 Низкое Напряжение Аккумуляторной Батареи Гибридной Системы

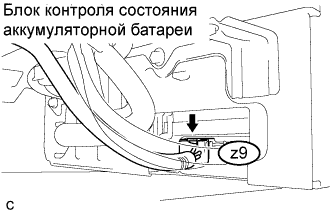

  1. Проверьте соединение разъема z9 блока контроля состояния аккумуляторной батареи.

    OK:
    Разъем подсоединен надежно, проблемы с контактом отсутствуют.


NG
ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ
OK


3.ЗАМЕНИТЕ БЛОК КОНТРОЛЯ СОСТОЯНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ
Нажмите здесь.

ДАЛЕЕ


4.СБРОСЬТЕ DTC

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Выберите следующие элементы меню: Powertrain / Hybrid Control / DTC / Clear

  1. Сбросьте DTC.


ДАЛЕЕ


5.СНОВА ПРОВЕРЬТЕ ВЫВОДИМЫЕ DTC

  1. Выберите следующие элементы меню: Powertrain / Hybrid Control / DTC.

  1. Проверьте, выводятся ли коды DTC.

    Результат:
    Выводится код DTC P0AFA-123.


ДА
ЗАМЕНИТЕ ВЫСОКОВОЛЬТНУЮ АККУМУЛЯТОРНУЮ БАТАРЕЮ (Нажмите здесь)
НЕТ

ЗАВЕРШЕНО
