DTC P0A9C-123 Датчик температуры "A" аккумуляторной батареи гибридной системы


ОПИСАНИЕ

См. описание цепи для DTC P0A9D-123 (стр. Нажмите здесь).

№ DTC
Условие обнаружения DTC
Неисправный участок
P0A9C-123
  1. Если датчик температуры аккумуляторной батареи работает некорректно (диагностирование за одну поездку/диагностирование за две поездки)
  1. Высоковольтная аккумуляторная батарея (датчик температуры аккумуляторной батареи)
  2. Блок контроля состояния аккумуляторной батареи

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРЕДОСТЕРЕЖЕНИЕ:
  1. Перед проверкой системы высокого напряжения необходимо принять меры по предотвращению поражения электрическим током, а именно: надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.
  2. После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 минут, прежде чем прикасаться к какому-либо из высоковольтных разъемов или к какому-либо из контактов.
УКАЗАНИЕ:
Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 минут.
1.ПРОВЕРЬТЕ ВЫВОДИМЫЕ DTC (ВЫВОДИТСЯ ЛИ DTC P0A1F-123)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Выберите следующие элементы меню: Powertrain / Hybrid Control / DTC.

  1. Проверьте, выводятся ли коды DTC.

    Результат:
    Выводится код DTC P0A1F-123.


ДА
ПЕРЕЙДИТЕ К ПОСЛЕДОВАТЕЛЬНОСТИ ПРОВЕРКИ, СООТВЕТСТВУЮЩЕЙ ВЫВЕДЕННОМУ КОДУ DTC
НЕТ


2.ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ АККУМУЛЯТОРНОЙ БАТАРЕИ (ДАТЧИКИ ТЕМПЕРАТУРЫ АККУМУЛЯТОРНОЙ БАТАРЕИ ОТ 0 ДО 3)
ПРЕДОСТЕРЕЖЕНИЕ:
Не забудьте надеть электроизолирующие перчатки.

  1. Снимите высоковольтную аккумуляторную батарею. (см. стр. Нажмите здесь)

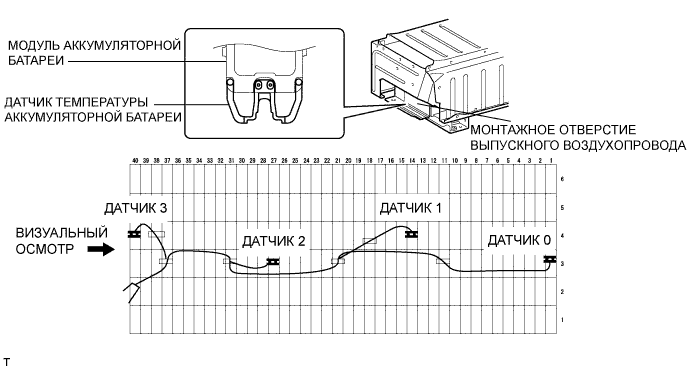

  1. Визуально проверьте крепление датчиков температуры аккумуляторной батареи (0-3) через монтажное отверстие выпускного воздухопровода.


    Lexus GS450h GWS191.Управление Зарядкой Аккумуляторной Батареи Гибридной Системы.Аккумуляторная Батарея Гибридной Системы. Dtc P0A9C-123 Датчик Температуры A Аккумуляторной Батареи Гибридной Системы

    OK:
    Датчики температуры аккумуляторной батареи (0-3) установлены надежно.
    ПРИМЕЧАНИЕ:
    Во время проверки не поддевайте датчики температуры аккумуляторной батареи стержнем или аналогичными предметами. Это может привести к повреждению датчиков.


NG
ЗАМЕНИТЕ ВЫСОКОВОЛЬТНУЮ АККУМУЛЯТОРНУЮ БАТАРЕЮ (Нажмите здесь)
OK

ЗАМЕНИТЕ БЛОК КОНТРОЛЯ СОСТОЯНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ (Нажмите здесь)
