DTC P0A08-101 Цепь состояния преобразователя постоянного тока в постоянный


ОПИСАНИЕ

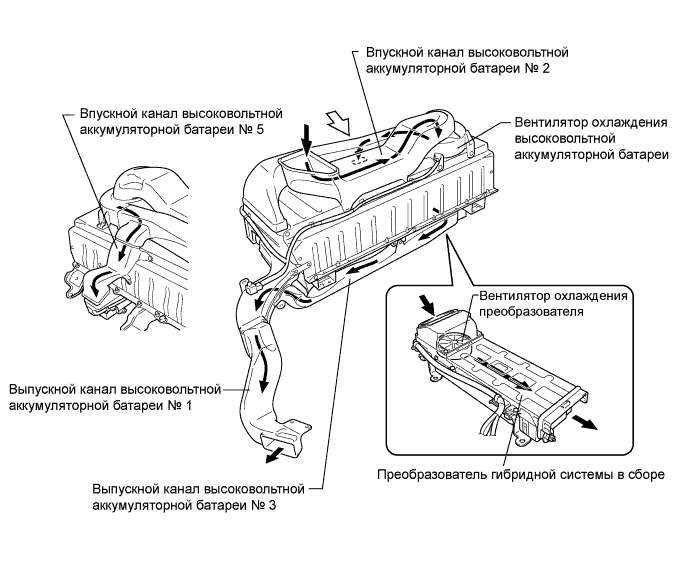

Вентилятор охлаждения высоковольтной аккумуляторной батареи и вентилятор охлаждения в преобразователе гибридной системы используются для охлаждения преобразователя гибридной системы (преобразователя постоянного тока в постоянный).

Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой. Dtc P0A08-101 Цепь Состояния Преобразователя Постоянного Тока В Постоянный


№ DTC
Код INF
Условие обнаружения DTC
Неисправный участок
P0A08
101
Перегрев преобразователя гибридной системы
  1. Воздуховод
  2. Преобразователь гибридной системы в сборе

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРЕДОСТЕРЕЖЕНИЕ:
  1. Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.
  2. После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. Подождав положенное время, проверьте напряжение в контрольной точке преобразователя-инвертора. Перед началом работ напряжение должно составлять 0 В.
УКАЗАНИЕ:
Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.
Помещение какого-либо предмета на панель облицовки отделения для мелких вещей, которая представляет собой вход воздуховода, может привести к нарушению подачи воздуха в воздуховод. При этом могут быть установлены коды DTC.
1.ПРОВЕРЬТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ


    Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой. Dtc P0A08-101 Цепь Состояния Преобразователя Постоянного Тока В Постоянный

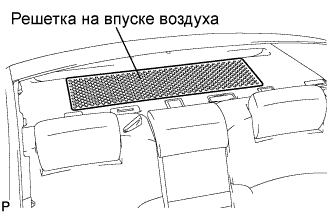

  1. Убедитесь в том, что решетка воздухозаборника на панели облицовки отделения для мелких вещей не забита.

    OK:
    Решетка воздухозаборника не забита.


NG
УДАЛИТЕ ПОСТОРОННИЙ ПРЕДМЕТ
OK


2.ПРОВЕРЬТЕ ВОЗДУХОВОДЫ (ВСЕ)

  1. Проверьте правильность установки воздуховода.

    Результат:
    Воздуховод установлен правильно.

  1. Проверьте, не засорен ли воздуховод.

    Результат:
    Воздуховод не засорен.


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВОЗДУХОВОДЫ (ВСЕ)
OK


3.ЗАМЕНИТЕ ПРЕОБРАЗОВАТЕЛЬ ГИБРИДНОЙ СИСТЕМЫ

  1. Замените преобразователь гибридной системы (см. стр. Нажмите здесь).


ДАЛЕЕ


4.ПРОВЕРЬТЕ ВСПОМОГАТЕЛЬНУЮ АККУМУЛЯТОРНУЮ БАТАРЕЮ

  1. Включите зажигание (READY).

  1. Оставьте автомобиль "как есть" на 5 мин.

  1. Измерьте напряжение вспомогательной аккумуляторной батареи.

    Номинальное напряжение:
    более 10,5 В


NG
ПРОВЕРЬТЕ И ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ АККУМУЛЯТОРНУЮ БАТАРЕЮ
OK

ЗАВЕРШЕНО
