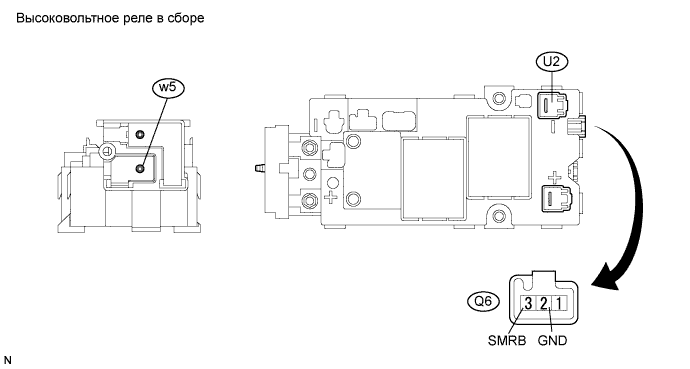

ПРОВЕРЬТЕ ВЫСОКОВОЛЬТНОЕ РЕЛЕ В СБОРЕ (SMRB)

ПРОВЕРЬТЕ ВЫСОКОВОЛЬТНОЕ РЕЛЕ В СБОРЕ (SMRG)

ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (РЕЗОЛЬВЕРА ЭЛЕКТРОДВИГАТЕЛЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ – РЕЗОЛЬВЕР ЭЛЕКТРОДВИГАТЕЛЯ)

ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (РЕЗОЛЬВЕРА ГЕНЕРАТОРА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ – РЕЗОЛЬВЕР ЭЛЕКТРОДВИГАТЕЛЯ)

DTC P0A78-121 Характеристики инвертора электропривода "A"


ОПИСАНИЕ

Описание инвертора приведено на стр. Нажмите здесь.

№ DTC
Код INF
Условие обнаружения DTC
Неисправный участок
P0A78
121
Обнаружение сигнала перенапряжения инвертора электродвигателя (перенапряжение из-за нарушения работы системы)
  1. Высоковольтное реле в сборе
  2. Преобразователь-инвертор в сборе
  3. Зажим сервисного размыкателя цепи
  4. Плавкий предохранитель аккумуляторной батареи EV
  5. Жгут электропроводки рамы
  6. Гибридная трансмиссия в сборе

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРЕДОСТЕРЕЖЕНИЕ:
  1. Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.
  2. После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. Подождав положенное время, проверьте напряжение в контрольной точке преобразователя-инвертора. Перед началом работ напряжение должно составлять 0 В.
УКАЗАНИЕ:
Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.
1.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (ГИБРИДНОЙ СИСТЕМЫ)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Выберите следующие элементы меню: Powertrain / Hybrid Control / DTC.

  1. Проверьте, выводятся ли коды DTC.

    Результат:

    № DTC
    		Соответствующая диагностика
    P0A1D (все коды INF)
    		Модуль управления гибридной трансмиссией
    P0A1A (все коды INF)
    		Модуль управления генератором
    P0A1B (все коды INF)
    		Модуль управления электроприводом "A"
    P0A72 (все коды INF)
    		Ток фазы V генератора
    P0A75 (все коды INF)
    		Ток фазы W генератора
    P0A60 (все коды INF)
    		Ток фазы V электропривода "A"
    P0A63 (все коды INF)
    		Ток фазы W электропривода "A"
    P0A51-174
    		Цепь датчика тока электропривода "A"
    P0A4B-253
    		Цепь датчика положения генератора
    P0A4D-255
    		Низкий уровень сигнала в цепи датчика положения генератора
    P0A4C-513
    		Диапазон / характеристики цепи датчика положения генератора
    P0A3F-243
    		Цепь датчика положения электропривода "A"
    P0A41-245
    		Диапазон / характеристики цепи датчика положения электропривода "A"
    P0A40-500
    		Цепь датчика положения электропривода "A"
    P0A78-266, 267, 523, 586, 284, 505, 287, 506, 113, 286, 503, 279, 504, 306, 806, 807, 808, 128
    		Характеристики инвертора электропривода "A"
    P0A94-585, 587, 589, 590, 553, 554, 555, 556, 172, 557, 547, 548, 549, 442
    		Характеристики преобразователя постоянного тока в постоянный
    P0A7A-322, 517, 325, 518, 122, 324, 344, 809, 810, 811, 130
    		Характеристики инвертора генератора
    P0A92-521
    		Характеристики генератора гибридной системы
    P0A90-509
    		Характеристики электропривода "A"
    P3004-803
    		Высоковольтная система электропитания
    P0ADB-227
    		Низкий уровень сигнала в цепи управления контактора положительного вывода аккумуляторной батареи гибридной системы
    P0ADC-226
    		Высокий уровень сигнала в цепи управления контактора положительного вывода аккумуляторной батареи гибридной системы
    P0ADF-229
    		Низкий уровень сигнала в цепи управления контактора отрицательного вывода аккумуляторной батареи гибридной системы
    УКАЗАНИЕ:
    P0A78-121 может регистрироваться вследствие неисправности, которая также приводит к выводу DTC, указанных в таблице выше. В этом случае сначала выполните поиск и устранение неисправностей, соответствующих тем выданным кодам DTC, которые перечислены в таблице выше. Затем выполните проверку, чтобы попытаться воспроизвести неисправности, и убедитесь, что коды DTC не выводятся.


ДА
ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC
НЕТ


2.ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ПРЕОБРАЗОВАТЕЛЯ-ИНВЕРТОРА В СБОРЕ)


    Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой. Dtc P0A78-121 Характеристики Инвертора Электропривода A

  1. Проверьте подключение разъема низкого напряжения преобразователя-инвертора в сборе.

    OK:
    Разъем подсоединен надежно, проблемы с контактом отсутствуют.


NG
ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ – РЕЗОЛЬВЕР ГЕНЕРАТОРА)
ПРЕДОСТЕРЕЖЕНИЕ:
Не забывайте надевать электроизолирующие перчатки.

  1. Выключите зажигание и снимите зажим сервисного размыкателя цепи (см. стр. Нажмите здесь).

    ПРИМЕЧАНИЕ:
    При снятом зажиме сервисного размыкателя цепи не включайте зажигание (READY), если нет соответствующего указания в руководстве по ремонту, так как это может стать причиной неисправности.


    Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой. Dtc P0A78-121 Характеристики Инвертора Электропривода A

  1. Отсоедините разъем A59 (для моделей с левосторонним рулевым управлением), A62 (для моделей с правосторонним рулевым управлением) от преобразователя-инвертора в сборе.

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    GRF (A59-1) - масса
    		Менее 1 В
    GRFG (A59-12) - масса
    		Менее 1 В
    GSN (A59-14) - масса
    		Менее 1 В
    GSNG (A59-3) - масса
    		Менее 1 В
    GCS (A59-13) - масса
    		Менее 1 В
    GCSG (A59-2) - масса
    		Менее 1 В
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    GRF (A62-1) - масса
    		Менее 1 В
    GRFG (A62-12) - масса
    		Менее 1 В
    GSN (A62-14) - масса
    		Менее 1 В
    GSNG (A62-3) - масса
    		Менее 1 В
    GCS (A62-13) - масса
    		Менее 1 В
    GCSG (A62-2) - масса
    		Менее 1 В
    ПРИМЕЧАНИЕ:
    Включение зажигания (IG) при отсоединенном разъеме низкого напряжения преобразователя-инвертора в сборе приведет к сохранению других кодов DTC. После выполнения проверки сбросьте коды DTC.


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ РЕЗОЛЬВЕР ГЕНЕРАТОРА


    Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой. Dtc P0A78-121 Характеристики Инвертора Электропривода A

  1. Выключите зажигание.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (проверьте на обрыв):
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    GRF (A59-1) - GRFG (A59-12)
    		5,8-11,8 Ом
    GSN (A59-14) - GSNG (A59-3)
    		11,7-17,7 Ом
    GCS (A59-13) - GCSG (A59-2)
    		11,7-17,7 Ом
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    GRF (A62-1) - GRFG (A62-12)
    		5,8-11,8 Ом
    GSN (A62-14) - GSNG (A62-3)
    		11,7-17,7 Ом
    GCS (A62-13) - GCSG (A62-2)
    		11,7-17,7 Ом

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (проверьте на короткое замыкание):
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    GRF (A59-1) или GRFG (A59-12) - масса
    		10 кОм или более
    GSN (A59-14) или GSNG (A59-3) - масса
    		10 кОм или более
    GCS (A59-13) или GCSG (A59-2) - масса
    		10 кОм или более
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    GRF (A62-1) или GRFG (A62-12) - масса
    		10 кОм или более
    GSN (A62-14) или GSNG (A62-3) - масса
    		10 кОм или более
    GCS (A62-13) или GCSG (A62-2) - масса
    		10 кОм или более


NG
Перейдите к шагу 15
OK


5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ – РЕЗОЛЬВЕР ЭЛЕКТРОДВИГАТЕЛЯ)


    Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой. Dtc P0A78-121 Характеристики Инвертора Электропривода A

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    MRF (A59-33) - масса
    		Менее 1 В
    MRFG (A59-22) - масса
    		Менее 1 В
    MSN (A59-23) - масса
    		Менее 1 В
    MSNG (A59-35) - масса
    		Менее 1 В
    MCS (A59-24) - масса
    		Менее 1 В
    MCSG (A59-34) - масса
    		Менее 1 В
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    MRF (A62-33) - масса
    		Менее 1 В
    MRFG (A62-22) - масса
    		Менее 1 В
    MSN (A62-23) - масса
    		Менее 1 В
    MSNG (A62-35) - масса
    		Менее 1 В
    MCS (A62-24) - масса
    		Менее 1 В
    MCSG (A62-34) - масса
    		Менее 1 В
    ПРИМЕЧАНИЕ:
    Включение зажигания (IG) при отсоединенном разъеме низкого напряжения преобразователя-инвертора в сборе приведет к сохранению других кодов DTC. После выполнения проверки сбросьте коды DTC.


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


6.ПРОВЕРЬТЕ РЕЗОЛЬВЕР ЭЛЕКТРОДВИГАТЕЛЯ


    Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой. Dtc P0A78-121 Характеристики Инвертора Электропривода A

  1. Выключите зажигание.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (проверьте на обрыв):
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    MRF (A59-33) - MRFG (A59-22)
    		6,0-12,0 Ом
    MSN (A59-23) - MSNG (A59-35)
    		12,5-24,5 Ом
    MCS (A59-24) - MCSG (A59-34)
    		12,5-24,5 Ом
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    MRF (A62-33) - MRFG (A62-22)
    		6,0-12,0 Ом
    MSN (A62-23) - MSNG (A62-35)
    		12,5-24,5 Ом
    MCS (A62-24) - MCSG (A62-34)
    		12,5-24,5 Ом

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (проверьте на короткое замыкание):
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    MRF (A59-33) или MRFG (A59-22) - масса
    		10 кОм или более
    MSN (A59-23) или MSNG (A59-35) - масса
    		10 кОм или более
    MCS (A59-24) или MCSG (A59-34) - масса
    		10 кОм или более
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    MRF (A62-33) или MRFG (A62-22) - масса
    		10 кОм или более
    MSN (A62-23) или MSNG (A62-35) - масса
    		10 кОм или более
    MCS (A62-24) или MCSG (A62-34) - масса
    		10 кОм или более


NG
Перейдите к шагу 13
OK


7.ПРОВЕРЬТЕ ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ (ПОДКЛЮЧЕНИЕ ВЫСОКОВОЛЬТНОГО РАЗЪЕМА)
ПРЕДОСТЕРЕЖЕНИЕ:
Не забывайте надевать электроизолирующие перчатки.

  1. Убедитесь, что зажим сервисного размыкателя цепи не установлен.



    Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой. Dtc P0A78-121 Характеристики Инвертора Электропривода A

  1. Проверьте подключение разъема высокого напряжения преобразователя-инвертора в сборе.

    Результат:
    Разъем подсоединен надежно, проблемы с контактом отсутствуют.


NG
ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ
OK


8.ПРОВЕРЬТЕ ЗАЖИМ СЕРВИСНОГО РАЗМЫКАТЕЛЯ ЦЕПИ
ПРЕДОСТЕРЕЖЕНИЕ:
Не забывайте надевать электроизолирующие перчатки.

  1. Проверьте соединение зажима сервисного размыкателя цепи.

    OK:
    Грязь или посторонние предметы не попали в соединение, и следы загрязнения отсутствуют.


NG
ЗАМЕНИТЕ ЗАЖИМ СЕРВИСНОГО РАЗМЫКАТЕЛЯ ЦЕПИ
OK

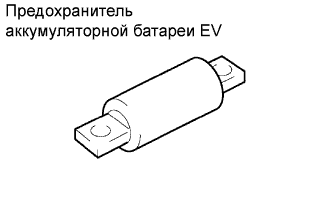

9.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ АККУМУЛЯТОРНОЙ БАТАРЕИ EV


    Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой. Dtc P0A78-121 Характеристики Инвертора Электропривода A

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    Контакт предохранителя аккумуляторной батареи EV
    		Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ АККУМУЛЯТОРНОЙ БАТАРЕИ EV
OK

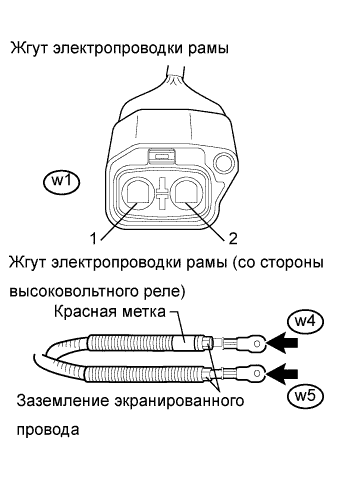

10.ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ РАМЫ
ПРЕДОСТЕРЕЖЕНИЕ:
Не забывайте надевать электроизолирующие перчатки.

  1. Убедитесь, что зажим сервисного размыкателя цепи не установлен.



    Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой. Dtc P0A78-121 Характеристики Инвертора Электропривода A

  1. Отсоедините жгут электропроводки рамы от высоковольтного реле (см. стр. Нажмите здесь).



    Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой. Dtc P0A78-121 Характеристики Инвертора Электропривода A

  1. Используя мегомметр, установленный на диапазон 500 В, измерьте сопротивление в соответствии со значениями, приведенными в таблице.

    ПРИМЕЧАНИЕ:
    Перед выполнением данного испытания убедитесь, что мегомметр установлен на 500 В. Если мегомметр установлен на измерение напряжения свыше 500 В, это может привести к повреждению проверяемой детали.
    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    w4-1 - масса и заземление экранированного провода
    		10 МОм или более
    w5-1 - масса и заземление экранированного провода
    		10 МОм или более


    Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой. Dtc P0A78-121 Характеристики Инвертора Электропривода A

  1. Отсоедините жгут электропроводки рамы от высоковольтного разъема преобразователя-инвертора в сборе (см. стр. Нажмите здесь для моделей с левосторонним рулевым управлением, Нажмите здесь для моделей с правосторонним рулевым управлением).



    Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой. Dtc P0A78-121 Характеристики Инвертора Электропривода A

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    w4-1 - w1-1
    		Менее 1 Ом
    w5-1 - w1-2
    		Менее 1 Ом


NG
ЗАМЕНИТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ РАМЫ
OK


11.ПРОВЕРЬТЕ ВЫСОКОВОЛЬТНОЕ РЕЛЕ В СБОРЕ (SMRB)
ПРЕДОСТЕРЕЖЕНИЕ:
Не забывайте надевать электроизолирующие перчатки.

  1. Убедитесь, что зажим сервисного размыкателя цепи не установлен.

  1. Снимите высоковольтное реле в сборе с автомобиля (см. стр. Нажмите здесь).



  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


    Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой. Dtc P0A78-121 Характеристики Инвертора Электропривода A

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    w4-1 - S2-1
    		Менее 1 Ом
    (при подаче напряжения аккумуляторной батареи на контакты Q6-2 и Q6-3)

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    SMRB (Q6-3) - GND (Q6-2)
    		18,8-32,1 Ом при -35-80°C (-31-176°F)


NG
ЗАМЕНИТЕ ВЫСОКОВОЛЬТНОЕ РЕЛЕ В СБОРЕ (Нажмите здесь)
OK


12.ПРОВЕРЬТЕ ВЫСОКОВОЛЬТНОЕ РЕЛЕ В СБОРЕ (SMRG)
ПРЕДОСТЕРЕЖЕНИЕ:
Не забывайте надевать электроизолирующие перчатки.

  1. Убедитесь, что зажим сервисного размыкателя цепи не установлен.



  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


    Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой. Dtc P0A78-121 Характеристики Инвертора Электропривода A

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    w5-1 - U2-1
    		Менее 1 Ом
    (при подаче напряжения аккумуляторной батареи на контакты Q6-2 и Q6-3)

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    SMRB (Q6-3) - GND (Q6-2)
    		18,8-32,1 Ом при -35-80°C (-31-176°F)


NG
ЗАМЕНИТЕ ВЫСОКОВОЛЬТНОЕ РЕЛЕ В СБОРЕ (Нажмите здесь)
OK

ЗАМЕНИТЕ ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ

13.ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (РЕЗОЛЬВЕРА ЭЛЕКТРОДВИГАТЕЛЯ)


    Lexus GS450h GWS191

  1. Проверьте подключение разъема резольвера электродвигателя.

    Результат:
    Разъем подсоединен надежно, проблемы с контактом отсутствуют.


NG
ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ
OK


14.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ – РЕЗОЛЬВЕР ЭЛЕКТРОДВИГАТЕЛЯ)


    Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой. Dtc P0A78-121 Характеристики Инвертора Электропривода A

  1. Отсоедините разъем E82 от резольвера электродвигателя.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (проверьте на обрыв):
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    MRF (A59-33) - MRF (E82-1)
    		Менее 1 Ом
    MRFG (A59-22) - MRFG (E82-5)
    		Менее 1 Ом
    MSN (A59-23) - MSN (E82-2)
    		Менее 1 Ом
    MSNG (A59-35) - MSNG (E82-6)
    		Менее 1 Ом
    MCS (A59-24) - MCS (E82-3)
    		Менее 1 Ом
    MCSG (A59-34) - MCSG (E82-7)
    		Менее 1 Ом
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    MRF (A62-33) - MRF (E82-1)
    		Менее 1 Ом
    MRFG (A62-22) - MRFG (E82-5)
    		Менее 1 Ом
    MSN (A62-23) - MSN (E82-2)
    		Менее 1 Ом
    MSNG (A62-35) - MSNG (E82-6)
    		Менее 1 Ом
    MCS (A62-24) - MCS (E82-3)
    		Менее 1 Ом
    MCSG (A62-34) - MCSG (E82-7)
    		Менее 1 Ом

    Номинальное сопротивление (проверьте на короткое замыкание):
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    MRF (A59-33) или MRF (E82-1) - масса
    		10 кОм или более
    MRFG (A59-22) или MRFG (E82-5) - масса
    		10 кОм или более
    MSN (A59-23) или MSN (E82-2) - масса
    		10 кОм или более
    MSNG (A59-35) или MSNG (E82-6) - масса
    		10 кОм или более
    MCS (A59-24) или MCS (E82-3) - масса
    		10 кОм или более
    MCSG (A59-34) или MCSG (E82-7) - масса
    		10 кОм или более
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    MRF (A62-33) или MRF (E82-1) - масса
    		10 кОм или более
    MRFG (A62-22) или MRFG (E82-5) - масса
    		10 кОм или более
    MSN (A62-23) или MSN (E82-2) - масса
    		10 кОм или более
    MSNG (A62-35) или MSNG (E82-6) - масса
    		10 кОм или более
    MCS (A62-24) или MCS (E82-3) - масса
    		10 кОм или более
    MCSG (A62-34) или MCSG (E82-7) - масса
    		10 кОм или более
    УКАЗАНИЕ:
    Резольвер электродвигателя не поставляется отдельно. Если он нуждается в замене, следует заменить гибридную трансмиссию в сборе.


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ГИБРИДНУЮ ТРАНСМИССИЮ В СБОРЕ (Нажмите здесь)

15.ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (РЕЗОЛЬВЕРА ГЕНЕРАТОРА)


    Lexus GS450h GWS191

  1. Проверьте подключение разъема резольвера генератора.

    Результат:
    Разъем подсоединен надежно, проблемы с контактом отсутствуют.


NG
ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ
OK


16.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРЕОБРАЗОВАТЕЛЬ-ИНВЕРТОР В СБОРЕ – РЕЗОЛЬВЕР ЭЛЕКТРОДВИГАТЕЛЯ)


    Lexus GS450h GWS191.Управление Гибридной Системой Автомобиля.Система Управления Гибридной Системой. Dtc P0A78-121 Характеристики Инвертора Электропривода A

  1. Отсоедините разъем E81 от резольвера генератора.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (проверьте на обрыв):
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    GRF (A59-1) - GRF (E81-1)
    		Менее 1 Ом
    GRFG (A59-12) - GRFG (E81-5)
    		Менее 1 Ом
    GSN (A59-14) - GSN (E81-2)
    		Менее 1 Ом
    GSNG (A59-3) - GSNG (E81-6)
    		Менее 1 Ом
    GCS (A59-13) - GCS (E81-3)
    		Менее 1 Ом
    GCSG (A59-2) - GCSG (E81-7)
    		Менее 1 Ом
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    GRF (A62-1) - GRF (E81-1)
    		Менее 1 Ом
    GRFG (A62-12) - GRFG (E81-5)
    		Менее 1 Ом
    GSN (A62-14) - GSN (E81-2)
    		Менее 1 Ом
    GSNG (A62-3) - GSNG (E81-6)
    		Менее 1 Ом
    GCS (A62-13) - GCS (E81-3)
    		Менее 1 Ом
    GCSG (A62-2) - GCSG (E81-7)
    		Менее 1 Ом

    Номинальное сопротивление (проверьте на короткое замыкание):
    Для моделей с левосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    GRF (A59-1) или GRF (E81-1) - масса
    		10 кОм или более
    GRFG (A59-12) или GRFG (E81-5) - масса
    		10 кОм или более
    GSN (A59-14) или GSN (E81-2) - масса
    		10 кОм или более
    GSNG (A59-3) или GSNG (E81-6) - масса
    		10 кОм или более
    GCS (A59-13) или GCS (E81-3) - масса
    		10 кОм или более
    GCSG (A59-2) или GCSG (E81-7) - масса
    		10 кОм или более
    Для моделей с правосторонним рулевым управлением:
    Контакты для подключения диагностического прибора
    		Заданные условия
    GRF (A62-1) или GRF (E81-1) - масса
    		10 кОм или более
    GRFG (A62-12) или GRFG (E81-5) - масса
    		10 кОм или более
    GSN (A62-14) или GSN (E81-2) - масса
    		10 кОм или более
    GSNG (A62-3) или GSNG (E81-6) - масса
    		10 кОм или более
    GCS (A62-13) или GCS (E81-3) - масса
    		10 кОм или более
    GCSG (A62-2) или GCSG (E81-7) - масса
    		10 кОм или более
    УКАЗАНИЕ:
    Резольвер генератора не поставляется отдельно. Если он нуждается в замене, следует заменить гибридную трансмиссию в сборе.


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ГИБРИДНУЮ ТРАНСМИССИЮ В СБОРЕ (Нажмите здесь)
