Навигация. Система Навигации Цепь Сигнала Скорости Автомобиля Между Эбу Системы Навигации И Щитком Приборов

Навигация. Lexus GS450h GWS191

ОПИСАНИЕ

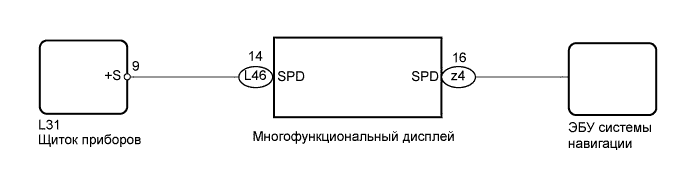

По данной цепи передаются сигналы со щитка приборов к ЭБУ системы навигации через многофункциональный дисплей.

1.ПРОВЕРЬТЕ РАБОТУ СПИДОМЕТРА

Проверьте работу спидометра на щитке приборов во время движения.
OK:
Фактическая скорость автомобиля совпадает со скоростью, указываемой спидометром.
УКАЗАНИЕ:
Датчик скорости автомобиля функционирует нормально при нормальной индикации на спидометре.

ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ" (Нажмите здесь)

OK

2.РЕЖИМ ПРОВЕРКИ ДИСПЛЕЯ (ПРОВЕРКА СИГНАЛОВ АВТОМОБИЛЯ)

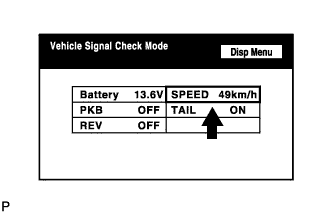

Войдите в режим "Display Check Mode" (режим проверки дисплея) ("Vehicle Signal Check" - проверка сигналов автомобиля) (см. стр. Нажмите здесь).

Во время движения автомобиля сравните показания параметра "Speed" (скорость) с показаниями спидометра. Убедитесь, что показания почти совпадают.
OK:
Показания почти совпадают.

ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИГНАЛЬНАЯ ЦЕПЬ ДАТЧИКА СКОРОСТИ МЕЖДУ МНОГОФУНКЦИОНАЛЬНЫМ ДИСПЛЕЕМ И ЩИТКОМ ПРИБОРОВ" (Нажмите здесь)

ЗАМЕНИТЕ ЭБУ СИСТЕМЫ НАВИГАЦИИ
